700.00.0.000 РЭ - ГР

Управление работой горелок осуществляется с помощью ручек кранов.

Символы:



Кран закрыт

Максимальное пламя

Малое пламя

 Все краны имеют фиксированное положение «малое пламя», обеспечивающие

устойчивое горение в экономичном режиме. Им также удобно пользоваться

при необходимости резко убавить огонь, не выключая горелку.

 Чтобы зажечь горелку, нужно поднести к ней огонь, нажать и повернуть ручку

крана против часовой стрелки в положение «максимальное пламя».

 Когда в сети большое давление, горелка зажигается легче при меньшей

подаче газа (положение ручки между максимальным и малым пламенем).

5 УСТРОйСТВО И ПОРЯДОК РАБОТы

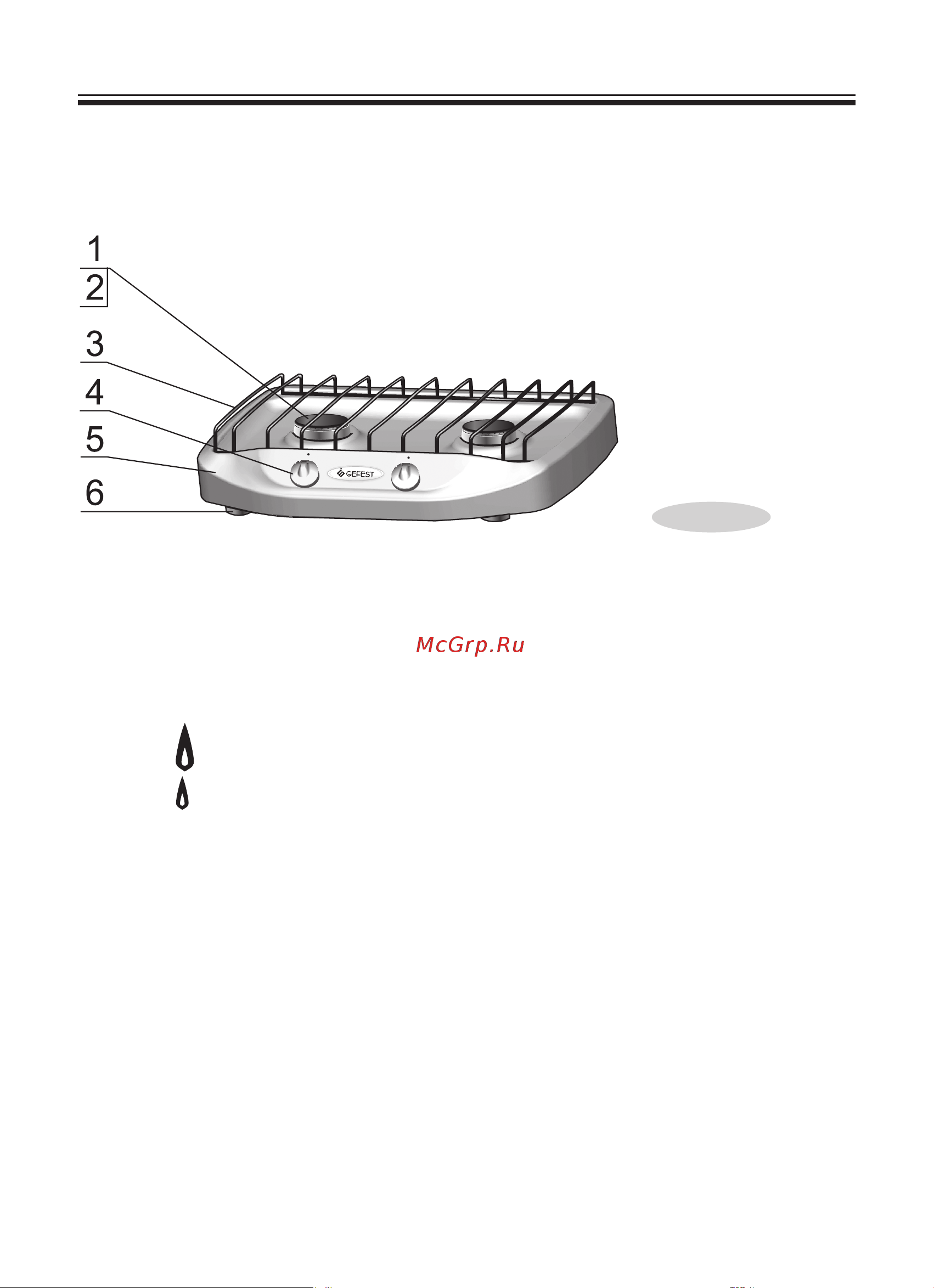

5.1 УСТРОйСТВО

5.2 ГОРЕЛКИ СТОЛА

1 – крышка

2 – смеситель

3 – решетка

4 – ручка крана

5 – корпус

6 – ножки

Рис. 1
