Рисунки, использующиеся в данном разделе, относятся
только к моделям AV-2185ME и AV-2955VE и используются
для объяснений. Схема Вашего телевизора может не
совпадать с показанной здесь.
Перед подсоединением
• Прочтите руководства подсоединяемой аппаратуры,
чтобы правильно выполнить соединения.
• Отключите от сети всю аппаратуру, включая телевизор.
• Не забудьте, что соединительные кабели не входят в
комплект.

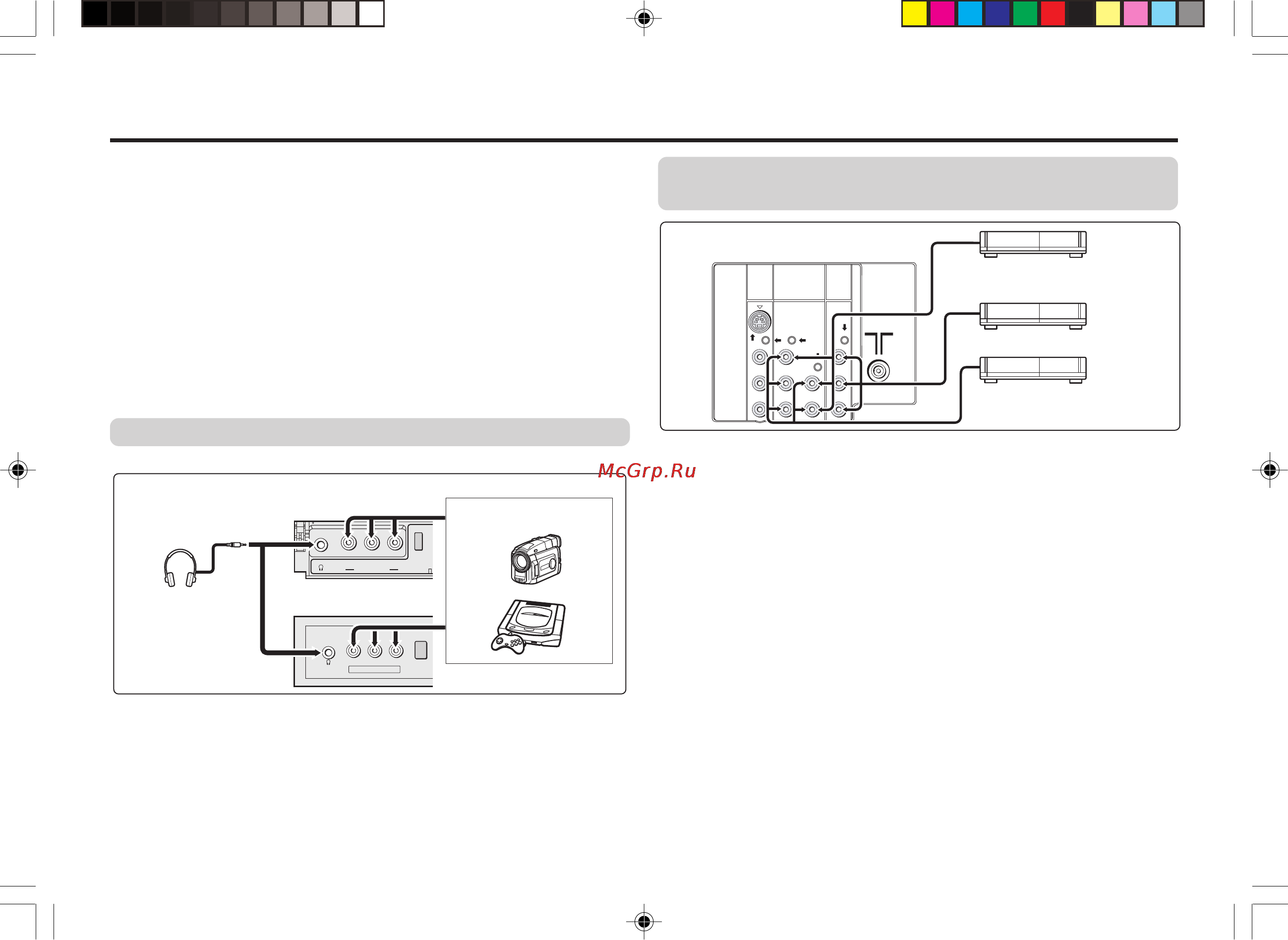

Подсоединение к переднему терминалу видеовхода
Дополнительная подготовка
Подсоединение к заднему терминалу
компонентного/видеовхода и терминалу выхода
Передняя панель
телевизора
Наушники
Видеокамера или
видеоигра
Для подсоединения входа VIDEO-1 INPUT используйте S-VIDEO
или видеовход. Если гнезда S-VIDEO и видеовхода подсоединены
одновременно, на экране нет изображения, и появляется
сообщение "ПОЖАЛУЙСТА ОТСОЕДИНИТЕ КАБЕЛЬ ВИДЕО-1!".
В данном случае необходимо отсоединить либо S-VIDEO либо
видеовход.
Когда подсоединяете к гнезду компонентного входа COMPONENT
(VIDEO-2), в зависимости от соединения выбирайте подходящий
видеовход, используя меню (см. стр. 18).
Задняя панель телевизора
Видеомагнитофон (для воспроизведения)
Проигрыватель DVD (сложные сигналы)
Видеомагнитофон (для записи)
Проигрыватель DVD (сложные
видеосигналы)
GGT0104-001A-H(RU) 20/12/2005, 11:19 AM22
