Инструкция по эксплуатации Страница: 1

Квт KT113B PROLINE (79125) Инструкция по эксплуатации онлайн

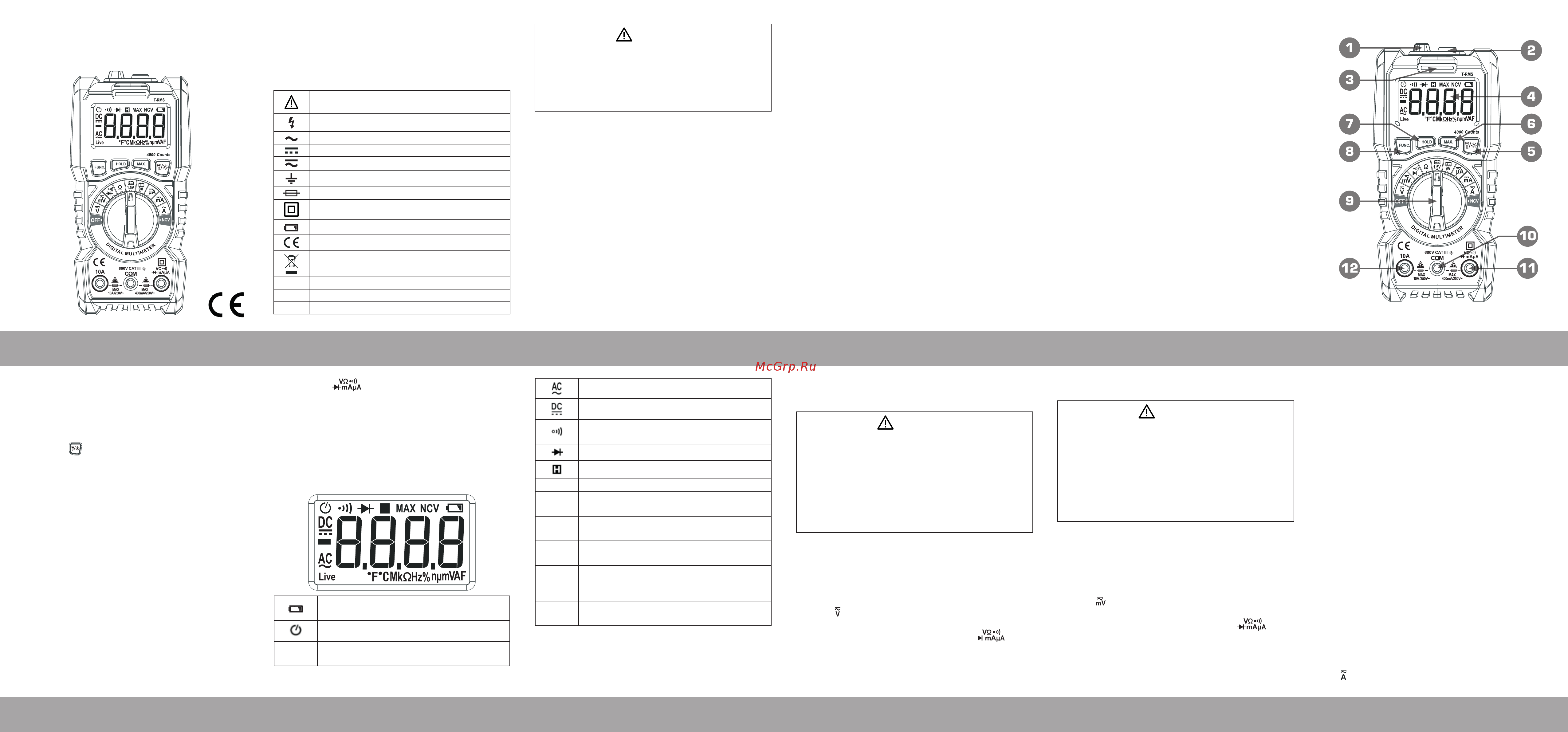

ПЕРЕДНЯЯ ПАНЕЛЬЦИФРОВОЙ МУЛЬТИМЕТР

KT113B (КВТ), серия «PROLINE»

инструкция по эксплуатации

ПЕРЕДНЯЯ ПАНЕЛЬ

1. Зона бесконтактного определения напряжения

2. Фонарик

3. Индикатор напряжения, измеренного бескон-

тактно (красный/зеленый)

4. Жидкокристаллический экран

5. Кнопка «

». Нажмите и удерживайте эту клавишу

в течение двух или более секунд, при этом загорится

фонарик. Кратковременное нажатие на данную кла-

вишу приведет к включению подсветки. Повторное

нажатие на эту клавишу в течение двух или более се-

кунд приведет к выключению фонарика. Повторное

кратковременное нажатие на эту клавишу, приведет

к отключению подсветки

6. Кнопка «MAX». Преднахначена для отображения

максимального значения. Для отключения данной

функции, зажмите на 2 секунды кнопку «MAХ»

7. Кнопка «HOLD». Нажмите эту кнопку, и на экране

зафиксируется значение измерения, произведен-

ного в настоящий момент, нажмите кнопку повторно

для отмены этой функции

8. Кнопка «FUNC». Для выбора одного из предлага-

емых режимов

9. Поворотный переключатель режимов

10. Разъем «COM». Общая клемма. Подключается

тестовый щуп черного цвета

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Мультиметр цифровой KT113B соответствует между-

народным стандартам безопасности EN61010-1. Стан-

дарт безопасности прибора - CAT III 600 Вольт, уровень

загрязнения - класс 2.

СИМВОЛЫ БЕЗОПАСНОСТИ

Важная информация по безопасности,

см. инструкцию

Высокое напряжение

Переменный ток

Постоянный ток

Переменный или постоянный ток

Заземление

Предохранитель

Двойная и усиленная изоляция



Электрическое перенапряжение батареи

Соответствие европейским нормам и законам

Данный продукт требует особой утилизации

CAT. II Стандарт перенапряжения- CAT II 600 Вольт

CAT. III Стандарт перенапряжения- CATIII 1000 Вольт

CAT.IV Cтандарт перенапряжения- CAT IV 600 Вольт

11. Разъем «

». Положительные входные клеммы

(подсоединяются к красному тестовому щупу) для

измерения емкости, проверки диодов, «прозвонки»,

температурных измерений, измерений напряжения,

сопротивления, частоты, скважности и определения

провода под напряжением/земли

12. Разъем «10А». Положительная входная клемма

(подключается к красному тестовому щупу)

СИМВОЛЫ НА ДИСПЛЕЕ



Индикатор недостаточного напряжения

батарей/низкого заряда батарей.

Индикатор автоматического выключения

Указатель отрицательной полярности на

входе

ТЕХНИКА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

ВНИМАНИЕ!

Перед началом использования внимательно прочитайте

данную инструкцию, уделяя особое внимание правилам

безопасной работы. Пожалуйста, используйте инстру-

мент в соответствии с описанными правилами, в случае

неправильного использования прибора его защитные

системы могут не сработать.

• Перед использованием инструмента проверьте

целостность корпуса на наличие сколов и трещин,

убедитесь, что щупы не повреждены. При обнаружении

дефектов не используйте инструмент.

• Перед работой всегда тестируйте прибор на прове-

ренной цепи, чтобы убедиться, что прибор работает

должным образом.

• Пожалуйста, используйте прибор в соответствии с

вольтажом, указанном на инструменте или в инструк-

ции по эксплуатации.

• Используйте индивидуальные средства защиты (на-

пример, резиновые перчатки, маску, огнеупорную

одежду) для предотвращения повреждений и травм от

действия электрического тока или электрической дуги.

• Напряжение между входными клеммами или между

клеммой и точкой заземления не должно превышать

номинальное значение, указанное на инструменте.

• Будьте очень осторожны при превышении следующих

Входное напряжение переменное

Входное напряжение постоянное

Включение и выключение режима «про-

звонки»

Режим тестирования диода

Режим фиксации результата измерений

MAX

Режим максимальных показаний

NCV

Режим бесконтактного определения пере-

менного напряжения

MkHz

Hz: герц, единица измерения частоты.

kHz: килогерц, MHz: мегагерц

V, mV

V: единица измерения напряжения.

mV: милливольт

Ω, kΩ,

MΩ

Ω: Ом, единица измерения электрического

сопротивления.

kΩ: Килоом, MΩ: Мегаом

A, mA,

µA

A: ампер, единица измерения тока.

mA: миллиампер, µA: микроампер

показателей: 30 В переменного тока, показатель в

42 В переменного тока, 60 В постоянного тока. Такие

уровни напряжений могут повлечь травмы или удар

током.

• Во избежание ошибок в измерении, контролируйте за-

ряд батареи на дисплее прибора. В случае появления

информации о низком заряде батареи, замените ее.

• Не используйте инструмент вблизи взрывоопасного

газа, в условиях повышенной влажности.

• При использовании щупа убедитесь, что он плотно

вставлен в гнездо.

• Во время работы сначала соедините щуп с нулевым

вводом или с проводом заземления. При разъедине-

нии сначала разъедините провод под напряжением,

затем нулевой ввод или провод заземления.

• Прежде чем открыть нижнюю крышку или крышку

батарейного отсека, обесточьте щупы прибора. Не

используйте инструмент в разобранном виде или с

открытой крышкой батарейного отсека.

• Используйте инструмент только со щупом, который

идет в комплекте. При повреждении щупа, замените

его на аналогичный в соответствии с моделью.

СОВЕТЫ ПО БЕЗОПАСНОСТИ ПРИ ОБСЛУЖИВА-

НИИ

• Перед разборкой корпуса или снятием крышки бата-

рейного отсека необходимо отключать тестовые щупы.

ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

ИЗМЕРЕНИЯ ПЕРЕМЕННОГО ИЛИ ПОСТОЯННОГО

НАПРЯЖЕНИЯ (V)

ВНИМАНИЕ!

Для того чтобы избежать удара током и/или повреж-

дения прибора, не проводите измерения напряжения,

если напряжение (действующее значение) равно или

превышает 600 В для постоянного тока или 750 В

для переменного тока. Для того чтобы избежать удара

током и/или повреждения прибора, не прикладывайте

напряжение между общедоступной клеммой и землей,

действующее значение которого превышает 1000 В

для постоянного тока или 750 В для переменного тока.

Прибор может проводить измерения постоянного тока в

следующих пределах: 400 мВ, 4 В, 40 В, 400 В и 600 В;

переменного тока в следующих пределах: 400 мВ, 4 В,

40 В, 400 В и 600 В.

1. Установите поворотный переключатель в положе-

ние

и нажмите кнопку «FUNC», выберите АС или

DC.

2. Подсоедините красный щуп в гнездо «

», а

черный щуп в гнездо «COM».

3. Используя контакты измерительных щупов, за-

мерьте напряжение в исследуемой цепи.

4. Результаты измерений отобразятся на дисплее.

• В процессе обслуживания прибора необходимо ис-

пользовать только соответствующие детали.

• Перед разборкой корпуса необходимо отключить

все источники питания. В тоже время, пользователь

должен защитить детали прибора от повреждения

статическим электричеством.

• Калибровка, ремонт или обслуживание прибора может

проводиться только профессионалами.

• Когда корпус прибора открыт, необходимо осознавать

тот факт, что из-за наличия конденсаторов возмо-

жен опасно высокий уровень напряжения, даже в том

случае если все источники питания отключены.

• Если были замечены любые странности в работе

прибора, необходимо прекратить работу и провести

техническое обслуживание прибора. Запрещено

пользоваться прибором до момента установления его

работоспособности и безопасности.

• Если прибор остается без использования на длитель-

ное время, пользователь должен достать батарейки и

хранить их в месте, защищенном от высоких темпера-

тур и влажности.

ОБЩЕЕ ОПИСАНИЕ

Данный прибор представляет собой 3 1/2-разрядный

мультиметр, предназначенный для измерения постоян-

ного и переменного напряжения, постоянного тока, со-

противления, проверки диодов, транзисторов, прозвонки

соединений, а также для измерения температуры.

ИЗМЕРЕНИЯ ПЕРЕМЕННОГО И ПОСТОЯННОГО

НАПРЯЖЕНИЯ (mV)

ВНИМАНИЕ!

Для того чтобы избежать удара током и/или повреж-

дения прибора, не проводите измерения напряжения,

если напряжение (действующее значение) равно или

превышает 600 В для постоянного тока или 750 В

для переменного тока. Для того чтобы избежать удара

током и/или повреждения прибора, не прикладывайте

напряжение между общедоступной клеммой и землей,

действующее значение которого превышает 1000 В

для постоянного тока или 750 В для переменного тока.

Прибор может проводить измерения постоянного тока в

следующих пределах: 400 мВ, 4 В, 40 В, 400 В и 600 В;

переменного тока в следующих пределах: 400 мВ, 4 В,

40 В, 400 В и 600 В.

1. Установите поворотный переключатель в положе-

ние

и нажмите кнопку «FUNC», выберите АС или

DC.

2. Подсоедините красный щуп в гнездо «

», а

черный щуп в гнездо «COM».

3. Используя контакты измерительных щупов, за-

мерьте напряжение в исследуемой цепи.

4. Результаты измерений отобразятся на дисплее.

0706

Примечания:

• При измерении постоянного напряжения в диапазоне

600 мВ или переменного напряжения в диапазоне

6 В, даже в том случае, если напряжения в цепи нет

или тестовые щупы не подсоединены, прибор может

показывать какие-либо измерения. В такой ситуации

закоротите друг на друга щупы, подключенные к

клеммам «V-Ω» и «COM», для того, чтобы обнулить

показания прибора.

• При выборе функции измерения переменного напря-

жения, нажмите клавишу «SEL» для измерения часто-

ты источника переменного напряжения. Пожалуйста,

обратитесь к соответствующей главе для проведения

замеров частоты.

• Значения переменного напряжения, измеренные с

помощью данного прибора – это значения истинного

RMS (среднеквадратичные). Эти измерения точны

как для переменного напряжения синусоидальной

формы, так и для напряжений других форм (без сме-

щения постоянной составляющей): прямоугольной,

треугольной и ступенчатой.

ИЗМЕРЕНИЕ ПОСТОЯННОГО И ПЕРЕМЕННОГО

ЭЛЕКТРИЧЕСКОГО ТОКА (A)

Прибор осуществляет измерения постоянного и перемен

ного тока до 10 А.

1. Установите поворотный переключатель в положении

, нажмите кнопку «FUNC» и выберите АС или DC.

Квт KT113B PROLINE (79125) Инструкция по эксплуатации онлайн
