Аквафор Кристалл ECO H Pro [6/12] Гид по установке

Аквафор Кристалл ECO Pro [6/12] Гид по установке
6
1
3
4
14 1415
214
Мойка
8
9
10
12
13
11
6
5
7
Водопровод
холодной воды
Положение
«кран закрыт»
Гид по установке
1. Кран для чистой воды
2. Водоочиститель
3. Узел подключения
4. Уплотнительная прокладка
5. Резиновое уплотнительное кольцо
6. Декоративная подставка
7. Резиновое уплотнительное кольцо
8. Пластиковая шайба
9. Металлическая стопорная шайба
10. Крепежная гайка
11. Металлическая втулка
12. Накидная гайка
13. Трубка
14. Стопорные клипсы
15. Трубка

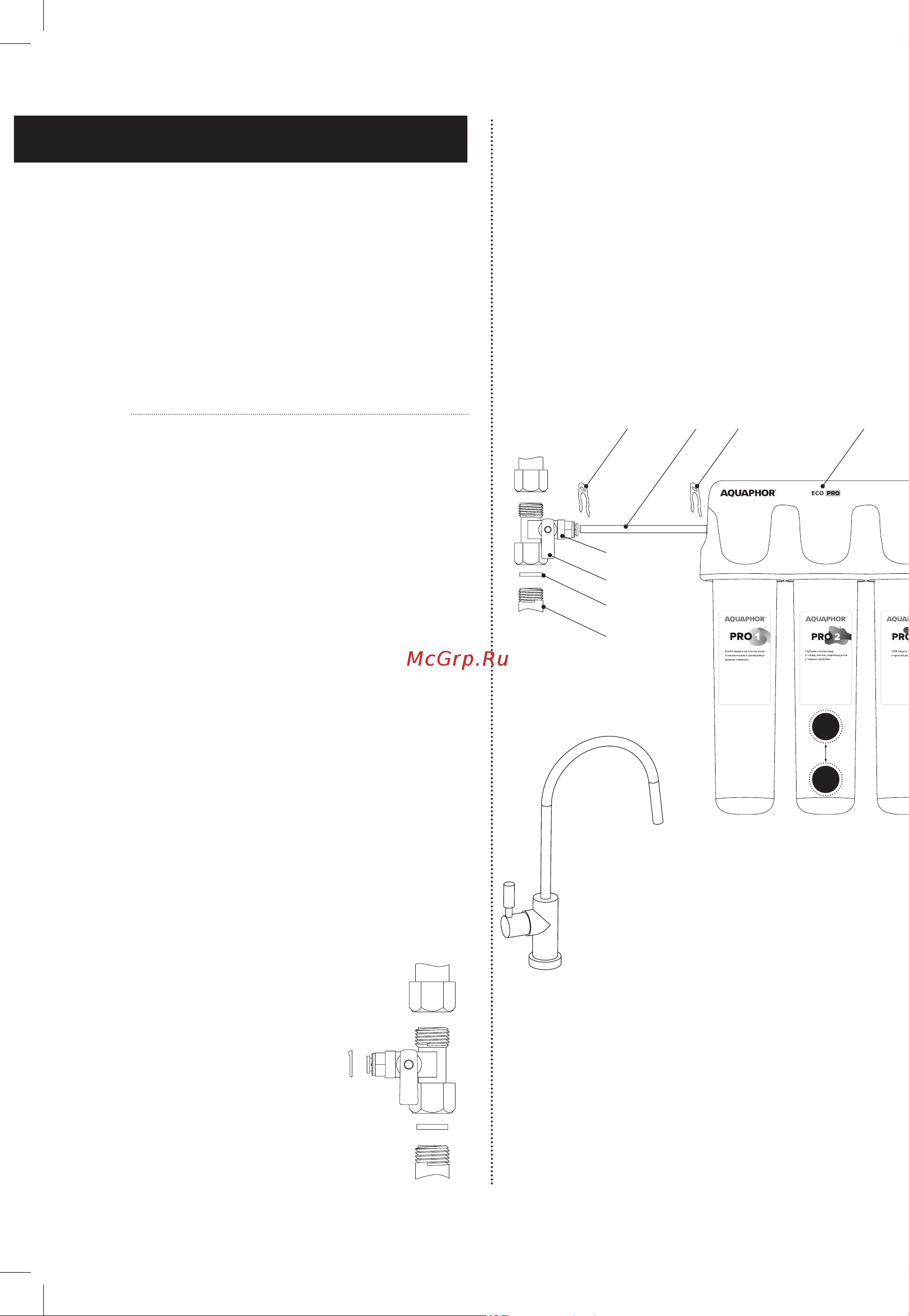

Схема установки водоочистителя
ВНИМАНИЕ! Если вы не уверены, что смо-
жете установить водоочиститель АКВАФОР
самостоятельно, рекомендуем доверить
установку профессиональной сервисной
службе АКВАФОР или квалифицированно-
му специалисту.
ВНИМАНИЕ! Если давление в водопроводе
превышает 0,63 МПа (6,5 ат), перед водо-
очистителем следует установить регулятор
давления (в комплект водоочистителя не
входит).
Установка водоочистителя
1. Для установки потребуется: дрель, сверло
12мм, разводной ключ, отвертка, трубча-
тый ключ на 14 мм.
2. Определите места для крана чистой
воды(1), водоочистителя (2) и узла подклю-
чения к водопроводу (3). Соединительные
трубки должны проходить свободно, без из-
ломов. Свободные участки трубок следует
закрепить, чтобы их нельзя было повредить
или случайно выдернуть из соединений.
Водоочиститель должен быть изолирован
от источников тепла (кухонные плиты, бой-
леры, трубы горячего водоснабжения, посу-
домоечные или стиральные машины и др.).
Установка узла подключения
ВНИМАНИЕ! Торец трубопровода, к которому
присоединяется узел подключения, должен
быть плоским. При установке узла подклю-
чения не прилагайте чрезмерные усилия,
чтобы его не повредить. При наличии меха-
нического повреждения узла подключения
в результате неправильной установки и/или
неправильного использования претензии
приниматься не будут.
3. Перекройте магистраль
холодной воды и сбрось-
те давление, открыв
смеситель.
4. Между водопроводом
холодной воды игибкой
подводкой смесителя
установите узел
подключения (3).
Установка крана
для чистой воды
5. Просверлите отверстие диамет-
ром 12мм ввыбранном для крана
чистой воды месте раковины или
столешницы.
6. Наденьте на резьбовой хвостовик кра-
на(1) декоративную подставку с двумя
резиновыми кольцами (5–7).
7. Вставьте хвостовик крана в отверстие.
Надень те на него пластиковую шайбу(8),
металлическую шайбу (9) и закрепите
гайкой (10).
PRO H
PRO 2
