DDP-05 25816 2
Инструкция по эксплуатации Страница: 1

Duwi DDP-05 25816 2 Инструкция по эксплуатации онлайн

Содержание

Похожие устройства

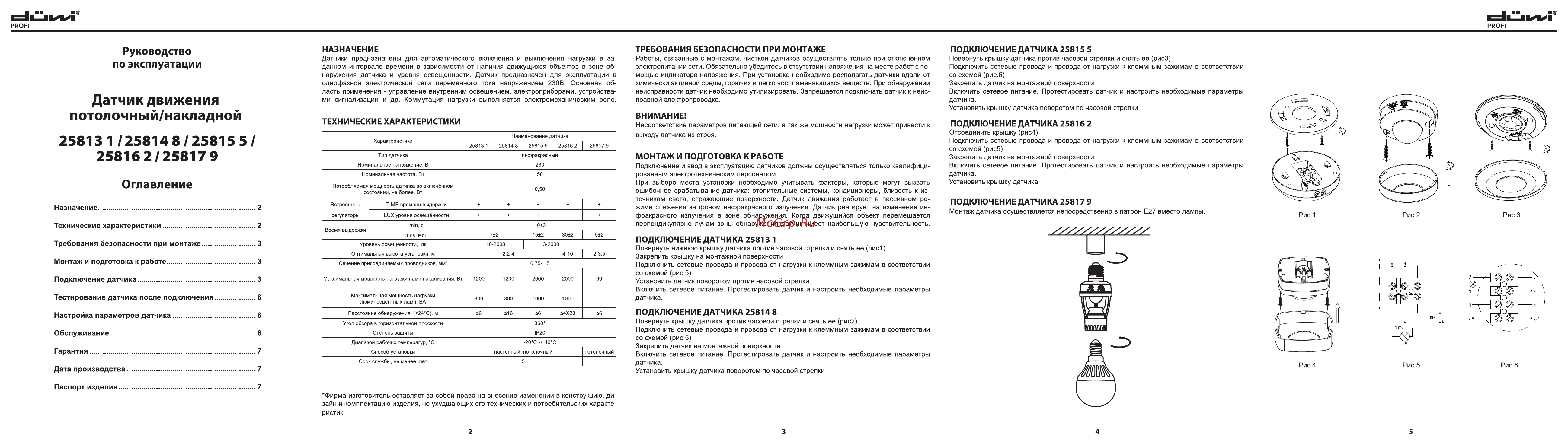

PROFI PROFI Руководство по эксплуатации Датчик движения потолочный накладной НАЗНАЧЕНИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ Датчики предназначены для автоматического включения и выключения нагрузки в за данном интервале времени в зависимости от наличия движущихся объектов в зоне об наружения датчика и уровня освещенности Датчик предназначен для эксплуатации в однофазной электрической сети переменного тока напряжением 230В Основная об ласть применения управление внутренним освещением электроприборами устройства ми сигнализации и др Коммутация нагрузки выполняется электромеханическим реле Работы связанные с монтажом чисткой датчиков осуществлять только при отключенном электропитании сети Обязательно убедитесь в отсутствии напряжения на месте работ с по мощью индикатора напряжения При установке необходимо располагать датчики вдали от химически активной среды горючих и легко воспламеняющихся веществ При обнаружении неисправности датчик необходимо утилизировать Запрещается подключать датчик к неис правной электропроводке Оглавление Назначение 2 Технические характеристики 2 ВНИМАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Характеристики 25813 1 25814 8 25815 5 Тип датчика инфракрасный Номинальное напряжение В 230 Номинальная частота Гц 50 Потребляемая мощность датчика во включённом состоянии не более Вт 0 50 МОНТАЖ И ПОДГОТОВКА К РАБОТЕ TIME времени выдержки LUX уровня освещённости min с 10 3 Подключение и ввод в эксплуатацию датчиков должны осуществляться только квалифици рованным электротехническим персоналом При выборе места установки необходимо учитывать факторы которые могут вызвать ошибочное срабатывание датчика отопительные системы кондиционеры близость к ис точникам света отражающие поверхности Датчик движения работает в пассивном ре жиме слежения за фоном инфракрасного излучения Датчик реагирует на изменение ин фракрасного излучения в зоне обнаружения Когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения датчик имеет наибольшую чувствительность ПОДКЛЮЧЕНИЕ ДАТЧИКА 25816 2 Отсоединить крышку рис4 Подключить сетевые провода и провода от нагрузки к клеммным зажимам в соответствии со схемой рис5 Закрепить датчик на монтажной поверхности Включить сетевое питание Протестировать датчик и настроить необходимые параметры датчика Установить крышку датчика ПОДКЛЮЧЕНИЕ ДАТЧИКА 25817 9 Монтаж датчика осуществляется непосредственно в патрон Е27 вместо лампы Рис 2 Рис З Время выдержки 7 2 Уровень освещённости лк 15 2 10 2000 Сечение присоединяемых проводников мм2 Подключение датчика 3 Максимальная мощность нагрузки ламп накаливания Вт 1200 Тестирование датчика после подключения 6 Максимальная мощность нагрузки люминесцентных ламп ВА Настройка параметров датчика 6 Расстоя ие обнаружения 24 С м 30 2 512 4 10 2 3 5 2000 60 3 2000 2 2 4 Монтаж и подготовка к работе 3 0 75 1 5 1200 2000 300 300 1000 1000 6 16 6 4X20 Угол обзора в горизонтальной плоскости Гарантия 7 25817 9 регуляторы Оптимальная высота установки м Обслуживание 6 25816 2 Встроенные max мин Требования безопасности при монтаже 3 Несоответствие параметров питающей сети а так же мощности нагрузки может привести к выходу датчика из строя Наименование датчика 25813 1 258148 258155 25816 2 25817 9 ПОДКЛЮЧЕНИЕ ДАТЧИКА 25815 5 Повернуть крышку датчика против часовой стрелки и снять ее рисЗ Подключить сетевые провода и провода от нагрузки к клеммным зажимам в соответствии со схемой рис 6 Закрепить датчик на монтажной поверхности Включить сетевое питание Протестировать датчик и настроить необходимые параметры датчика Установить крышку датчика поворотом по часовой стрелки 6 360 Степень защиты IP20 Диапазон рабочих температур С 20 С 40 С Способ установки настенный потолочный Срок службы не менее лет 5 ПОТОЛОЧНЫЙ Дата производства 7 ПОДКЛЮЧЕНИЕ ДАТЧИКА 25813 1 Повернуть нижнюю крышку датчика против часовой стрелки и снять ее рис1 Закрепить крышку на монтажной поверхности Подключить сетевые провода и провода от нагрузки к клеммным зажимам в соответствии со схемой рис 5 Установить датчик поворотом против часовой стрелки Включить сетевое питание Протестировать датчик и настроить необходимые параметры датчика ПОДКЛЮЧЕНИЕ ДАТЧИКА 25814 8 Повернуть крышку датчика против часовой стрелки и снять ее рис2 Подключить сетевые провода и провода от нагрузки к клеммным зажимам в соответствии со схемой рис 5 Закрепить датчик на монтажной поверхности Включить сетевое питание Протестировать датчик и настроить необходимые параметры датчика Установить крышку датчика поворотом по часовой стрелки Рис 4 Рис 5 Паспорт изделия 7 Фирма изготовитель оставляет за собой право на внесение изменений в конструкцию ди зайн и комплектацию изделия не ухудшающих его технических и потребительских характе ристик 2 3 4 5 Рис 6
