сварочного тока, необходимого для каждой ситуации. Толщина металла, а также

положение заготовки при сварке определяют тип электрода и силу сварочного тока,

необходимого в процессе сварки. Толстые металлы требуют большей силы тока.

Лучше всего практиковать сварку на металле, который соответствует металлу, с

которым вы собираетесь работать, чтобы определить правильную температуру

нагрева и выбор электрода смотрите следующие полезные советы по устранению

неисправностей, чтобы определить, правильный ли вы используете электрод.

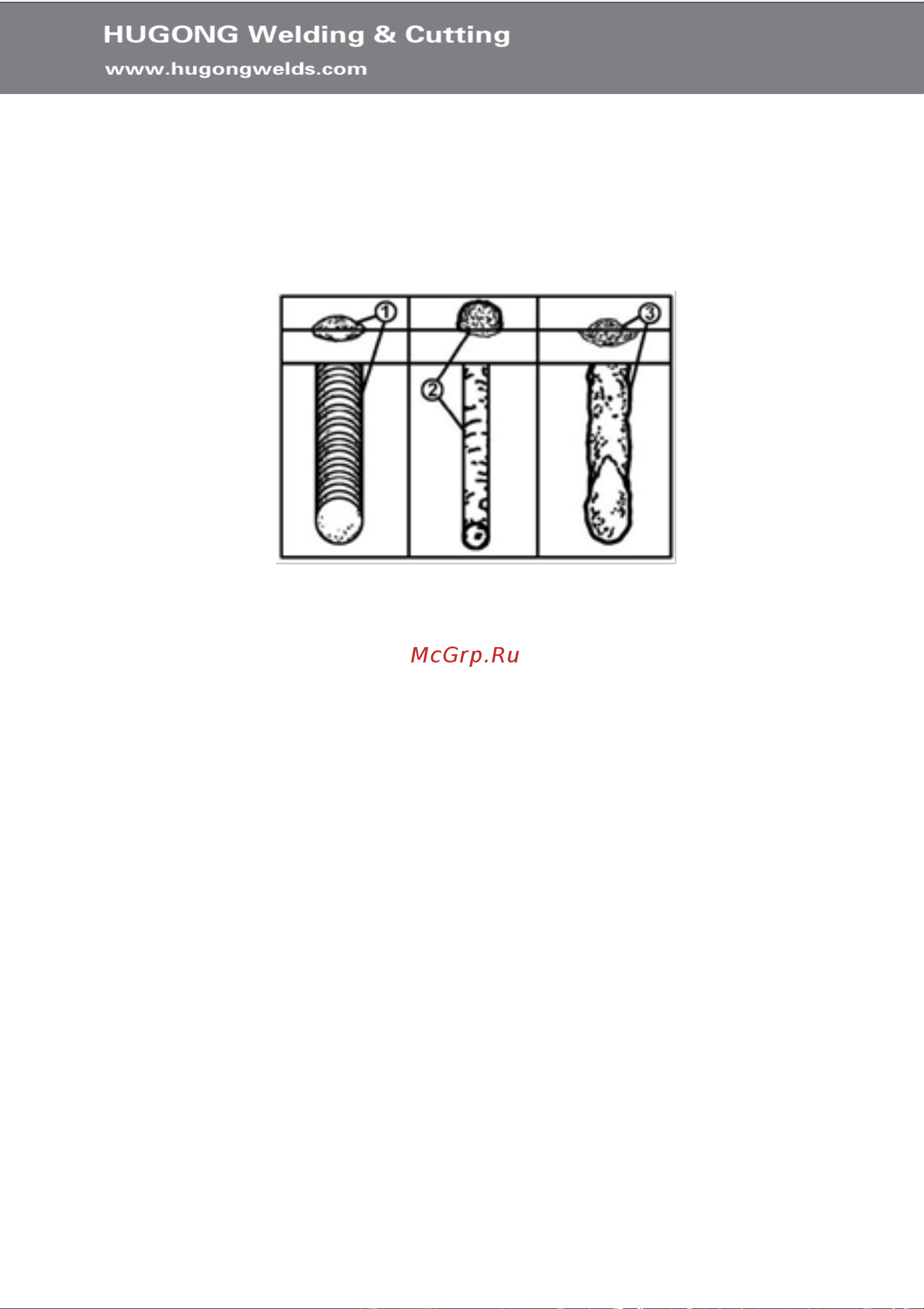

Рисунок 6. Виды сварочного шва

1. Вид сварочного шва, когда подобран правильный размер электрода

- Чешуя будет равномерной, геометрия шва без нарушений.

- Глубина проплавления основного металла будет такой же, как выпуклость шва.

- Во время сварки слышен характерный треск

2. Вид сварочного шва, когда подобран слишком маленький электрод

- Чешуя будет высокой и неровной.

- Неустойчивая дуга.

3. Вид сварочного шва, когда подобран слишком большой электрод

- Прожоги металла

- Подрезы основного металла шва

- Плоский и пористый шов

- Прилипание электрода

ПРИМЕЧАНИЕ. Скорость перемещения сварочного электрода значительно влияет на

качество сварного шва, его геометрические размеры – высоту, ширину валика – его

форму и глубину проплавления. Чтобы обеспечить надлежащее проплавление и

качество сварного соединения, дугу необходимо медленно и равномерно

перемещать по сварному шву.

5.2.1 Сборка и настройка аппарата

Вставьте кабель с электрододержателем в силовой разъем (-) или (+),

расположенный на передней панели аппарата и поверните до упора по часовой

стрелке. В другой разъем вставьте кабель с клеммой заземления (КЗ). Убедитесь в

надежности подсоединения сварочных кабелей к силовым гнездам, иначе будут

выгорать кабельные штекеры и силовые гнезда.

Используйте прямую и обратную полярность подключения сварочного кабеля, в

зависимости от указаний производителя электродов и в соответствии с процессом
