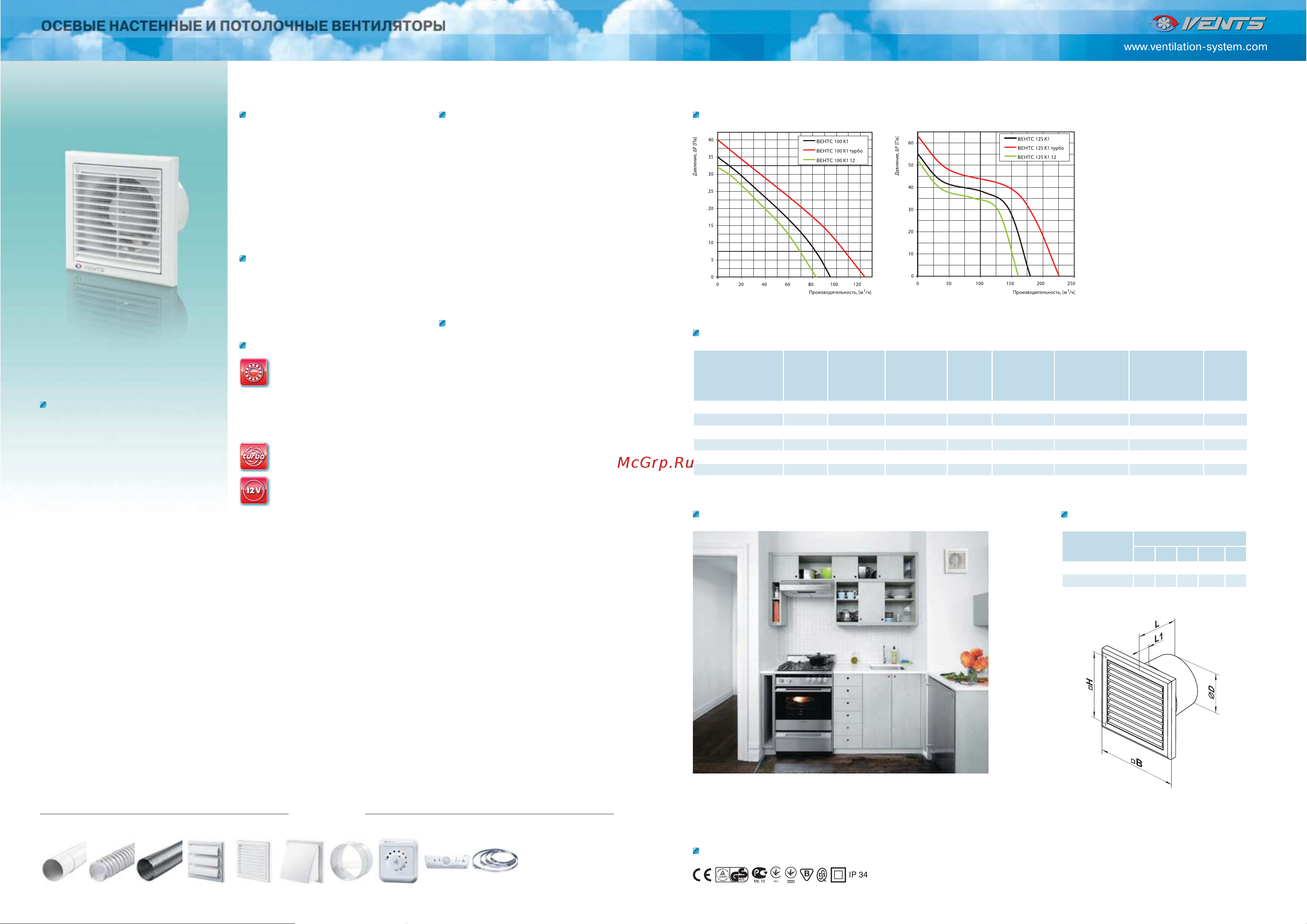

ВЕНТС. Бытовая вентиляция | Каталог № 6 | 03-2016 ВЕНТС. Бытовая вентиляция | Каталог № 6 | 03-2016
Аэродинамические характеристики
Осевые вентиляторы
для вытяжной вентиляции
с производительностью
до 226 м
3
/ч
Применение
•
Постоянная или периодическая вытяж-
ная вентиляция санузлов, душевых, кухонь и
других бытовых помещений.
•
Для монтажа в вентиляционные шахты
или соединения с воздуховодами.
•
Перемещение малой и средней величи-
ны потока воздуха на небольшие расстояния
при малом сопротивлении вентиляционной
системы.
•
Для монтажа с воздуховодами Ø 100 и
125 мм.
Конструкция
•
Современный дизайн и эстетический
внешний вид.
•
Корпус и крыльчатка выполнены из вы-
сококачественного и прочного АБС пластика,
стойкого к ультрафиолету.
•
Конструкция крыльчатки позволяет по-
высить эффективность вентилятора и срок
службы двигателя.
•
Защитная сетка от насекомых.
•
Степень защиты IP 34.
Двигатель
•
Надёжный двигатель с низким энергопо-
треблением.
•
Предназначен для непрерывной работы и
не требует обслуживания.
•
Оборудован защитой от перегрева.
Модификации и опции
К1 Л – двигатель оборудован под-
шипниками качения для увеличе-
ния срока службы (прим. 40 тыс. ра-
бочих часов) и установки вентилятора под
любым углом. Подшипники не требуют об-
служивания и имеют запас смазочного мате-
риала, достаточного для всего срока эксплу-
атации.
K1 турбо – двигатель с повышенной
производительностью.
К1 12 – исполнение с безопасным
двигателем низкого напряжения 12 В
переменного тока.
Управление
Ручное:
•
Вентилятор управляется при помощи
комнатного выключателя освещения. Выклю-
чатель в поставку не входит.
•
Регулировка скорости может осуществ-
ляться с помощью тиристорного регулятора
(см. Электрические принадлежности). Вен-
тиляторы могут подключаться сразу по не-
сколько единиц к одному регулирующему
устройству. Регуляторы скорости нельзя под-
ключать к вентиляторам с модификациями Т,
ТН, ТР, ВТ, ВТН.
Автоматическое:
•
При помощи электронного блока управ-
ления БУ-1-60 (см. Электрические принад-
лежности). Блок управления поставляется
отдельно.
Монтажные особенности
•
Вентилятор устанавливается непосредст-
венно в проем вентиляционной шахты.
•
При удалённом размещении вентиляци-
онной шахты возможно использование гиб-
ких воздуховодов. Присоединение возду-
ховода к выходному фланцу вентилятора
осуществляется при помощи хомута.
•
Крепится к стене при помощи шурупов.
•
Может использоваться для потолочного
монтажа.
•
Для подключения вентилятора с двигателем
низкого напряжения 12 В к сети 220 В / 50 Гц
необходимо дополнительно приобрести по-
нижающий трансформатор (например серии
ТРФ 220/12-25).
Серия
ВЕНТС K1
Пример монтажа
Модель
Частота,
Гц
Напряжение,
В
Потребляемая
мощность,
Вт
Ток,
А
Частота
вращения,
мин
-1
Максимальный
расход воздуха,
м
3
/ч
Уровень звуко-
вого давления на
расст. 3 м, dB(A)
Вес,
кг
ВЕНТС 100 К1 50/60 220-240
14
0,085
2300 95 34
0,52
ВЕНТС 100 К1 турбо 50/60 220-240 16 0,1 2300 124 37 0,60
ВЕНТС 100 К1 12 50/60 12 14 1,5 2200 83 33 0,50
ВЕНТС 125 К1 50/60 220-240
16
0,1
2400 180 35
0,70
ВЕНТС 125 К1 турбо 50/60 220-240
24
0,105
2400 226 37
0,77
ВЕНТС 125 К1 12 50/60 12
16
1,7
2300 161 34
0,66
Технические характеристики
Сертификаты
ОСЕВЫЕ НАСТЕННЫЕ И ПОТОЛОЧНЫЕ ВЕНТИЛЯТОРЫ
Габаритные размеры
Модель
Размеры, мм
Ø D B H L L1
ВЕНТС 100 K1 100 154 110 108,5 18,5
ВЕНТС 125 K1 125 187 142 116 19
Принадлежности
Решетки и колпаки
Регуляторы
Хомуты
Обратные
клапаны
Воздуховоды
Вентиляторы соответствуют требованиям нормативных документов по безопасности и электромагнитной совместимости.
