5.3. Проведение сварочных работ в режиме TIG

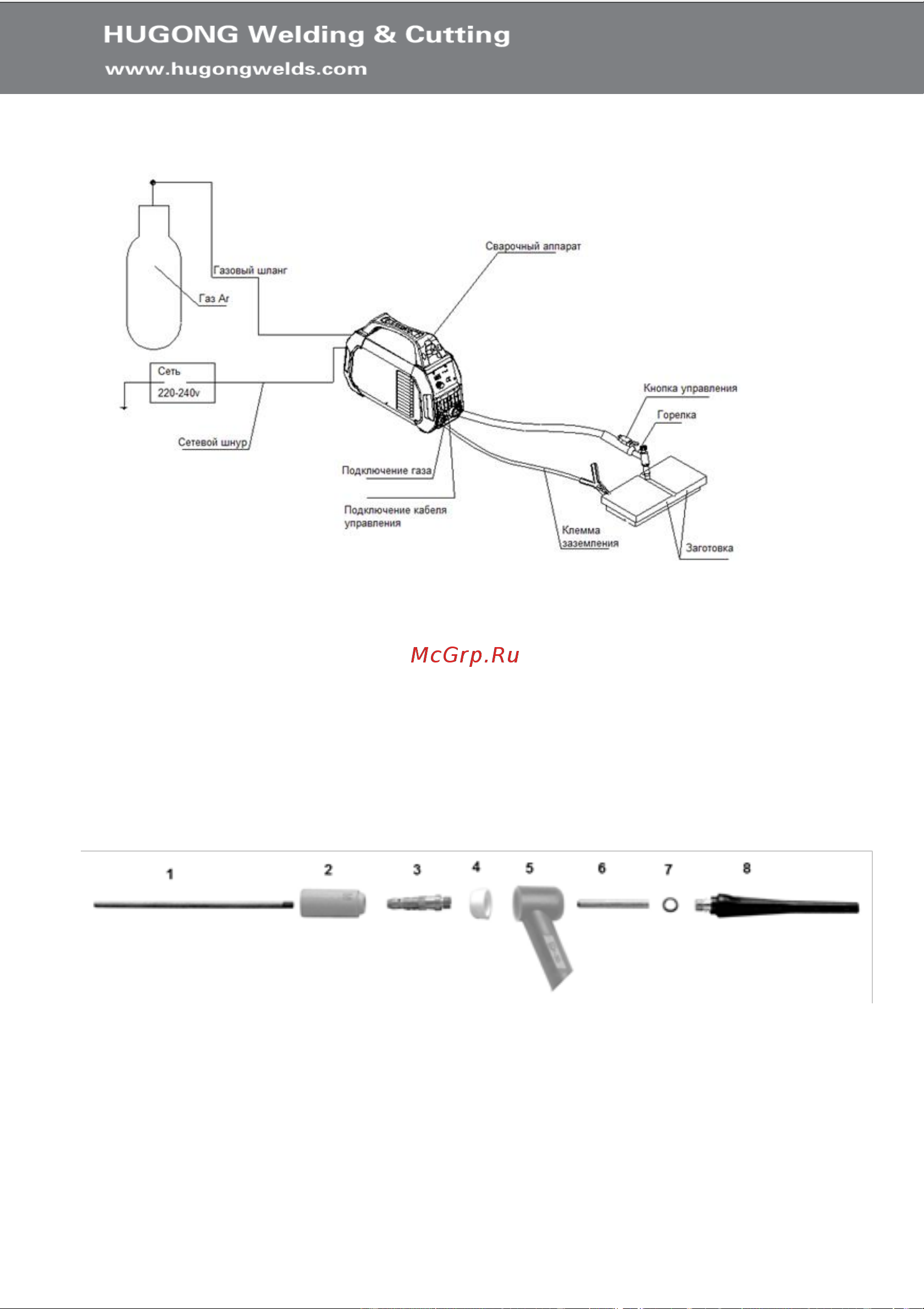

Рисунок 15. Схематичное подключение при сварке TIG

5.3.1. Сборка и настройка аппарата

Подключение сварочной горелки и кабеля массы:

• Подключите кабель массы к разъёму «+» и закрепите струбцину на свариваемом

изделии.

• Подключите сварочную горелку к соответствующим разъемам на панели

управления аппарата и зафиксируйте поворотом по часовой стрелке.

Рисунок 16. Сборка горелки

1 - Вольфрамовый электрод, 2 – Сопло, 3 - Держатель цанги, 4 – Тефлоновая

прокладка, 5 - Гусак, 6 - Цанга, 7 - Резиновое уплотнение, 8 - Колпачок длинный

(хвостовик
