Вентс А 200 ВРФ (10194400) [2/2] Габаритные размеры

213

ВЕНТС. Бытовая вентиляция | Каталог № 6 | 02-2017

Технические характеристики

Внутренняя часть клапана выкручивается на определенное количество оборотов таким образом, чтобы обеспечить зазор S мм (рис.4),

соответствующий требуемому расходу воздуха, определяемому по графику.

Модель

Размеры, мм

Площадь

живого

сечения, м

Ход клапана по

нормали, мм

Номер

рисунка

DD1D2HH1

А 80 ВРФ

80 90 132 58 18 0...0,002 0...8 1

А 100 ВРФ

100 90 148 58 28 0...0,006 0...20 1

А 125 ВРФ

125 110 166 58 20 0...0,008 0...22 1

А 150 ВРФ

150 128 200 58 20 0...0,009 0...23 1

А 200 РФ

200 183 246 58 20 0...0,009 0...16 1

А 200 ВРФ

200 128 246 58 20 0,001...0,008 0...19 2

А 200/150 ВРФ

150 128 246 82 20 0,001...0,008 0...19 3

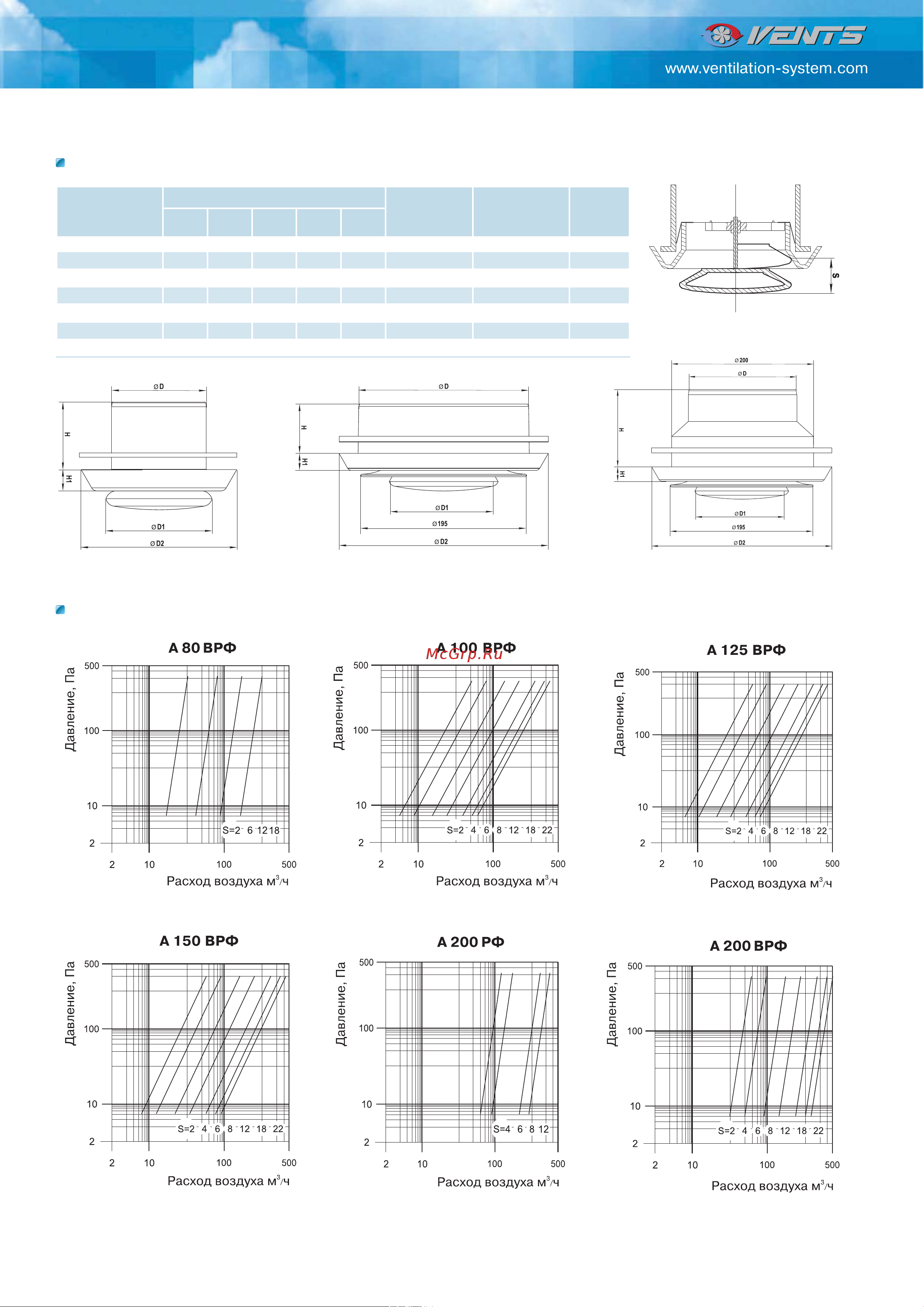

Габаритные размеры

Рис. 1 Рис. 2 Рис. 3

Рис. 4
