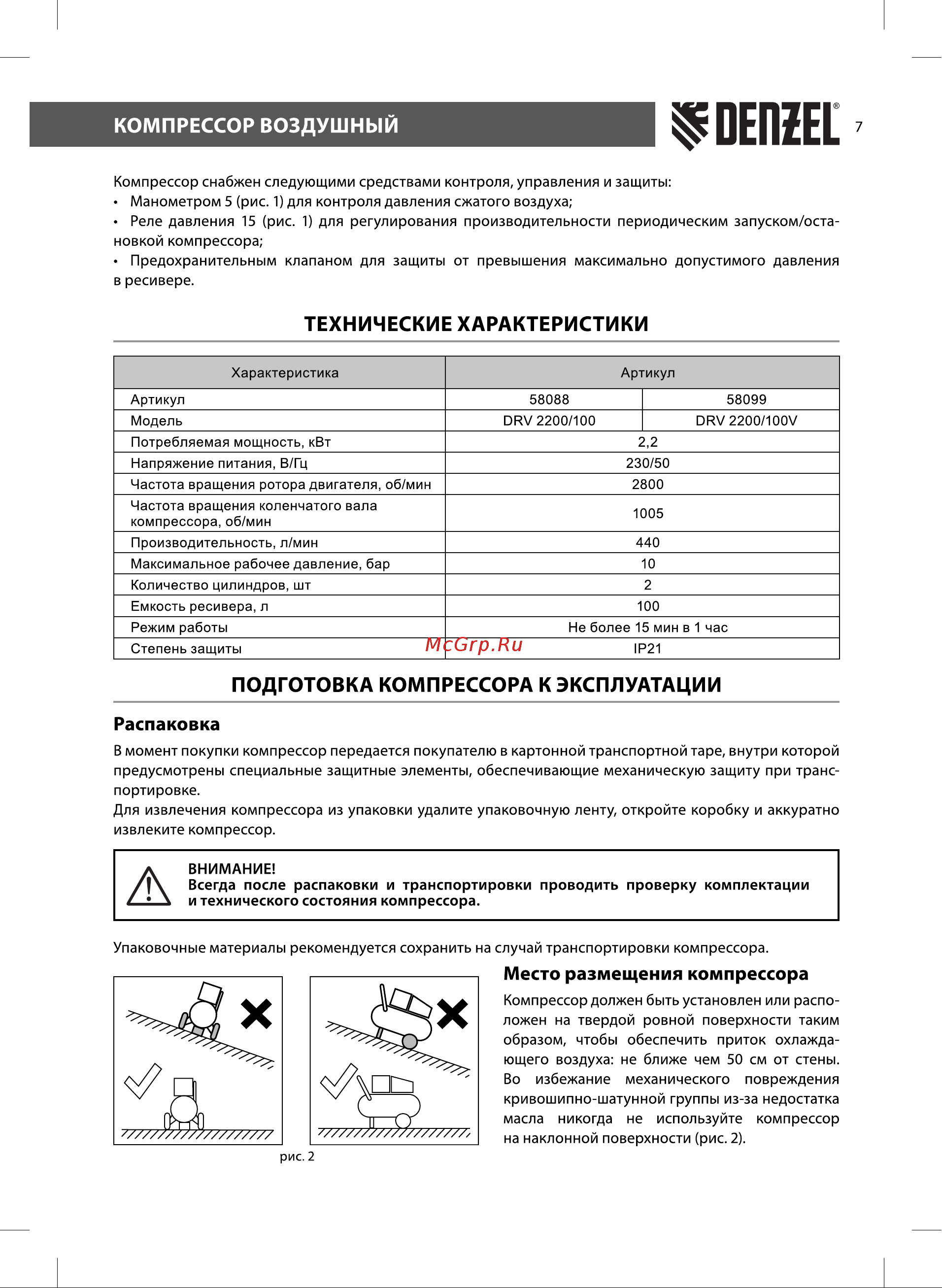

КОМПРЕССОР ВОЗДУШНЫЙ Компрессор снабжен следующими средствами контроля управления и защиты Манометром 5 рис 1 для контроля давления сжатого воздуха Реле давления 15 рис 1 для регулирования производительности периодическим запуском остановкой компрессора Предохранительным клапаном для защиты от превышения максимально допустимого давления в ресивере ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Характеристика Артикул Артикул 58088 Модель 58099 ОКУ 2200 100 Потребляемая мощность кВт Напряжение питания В Гц ОКУ 2200 100У 2 2 230 50 Частота вращения ротора двигателя об мин 2800 Частота вращения коленчатого вала компрессора об мин 1005 Производительность л мин 440 Максимальное рабочее давление бар Количество цилиндров шт Емкость ресивера л 10 2 100 Режим работы Не более 15 мин в 1 час Степень защиты 1Р21 ПОДГОТОВКА КОМПРЕССОРА К ЭКСПЛУАТАЦИИ Распаковка В момент покупки компрессор передается покупателю в картонной транспортной таре внутри которой предусмотрены специальные защитные элементы обеспечивающие механическую защиту при транс портировке Для извлечения компрессора из упаковки удалите упаковочную ленту откройте коробку и аккуратно извлеките компрессор А ВНИМАНИЕ Всегда после распаковки и транспортировки проводить проверку комплектации и технического состояния компрессора Упаковочные материалы рекомендуется сохранить на случай транспортировки компрессора Место размещения компрессора Компрессор должен быть установлен или распо ложен на твердой ровной поверхности таким образом чтобы обеспечить приток охлажда ющего воздуха не ближе чем 50 см от стены Во избежание механического повреждения кривошипно шатунной группы из за недостатка масла никогда не используйте компрессор на наклонной поверхности рис 2 рис 2
