СХЕМА ДЕТАЛЕЙ И УЗЛОВ КРАСКОПУЛЬТОВ «ЗИЛЬБЕР» И «ГОЛЬД»

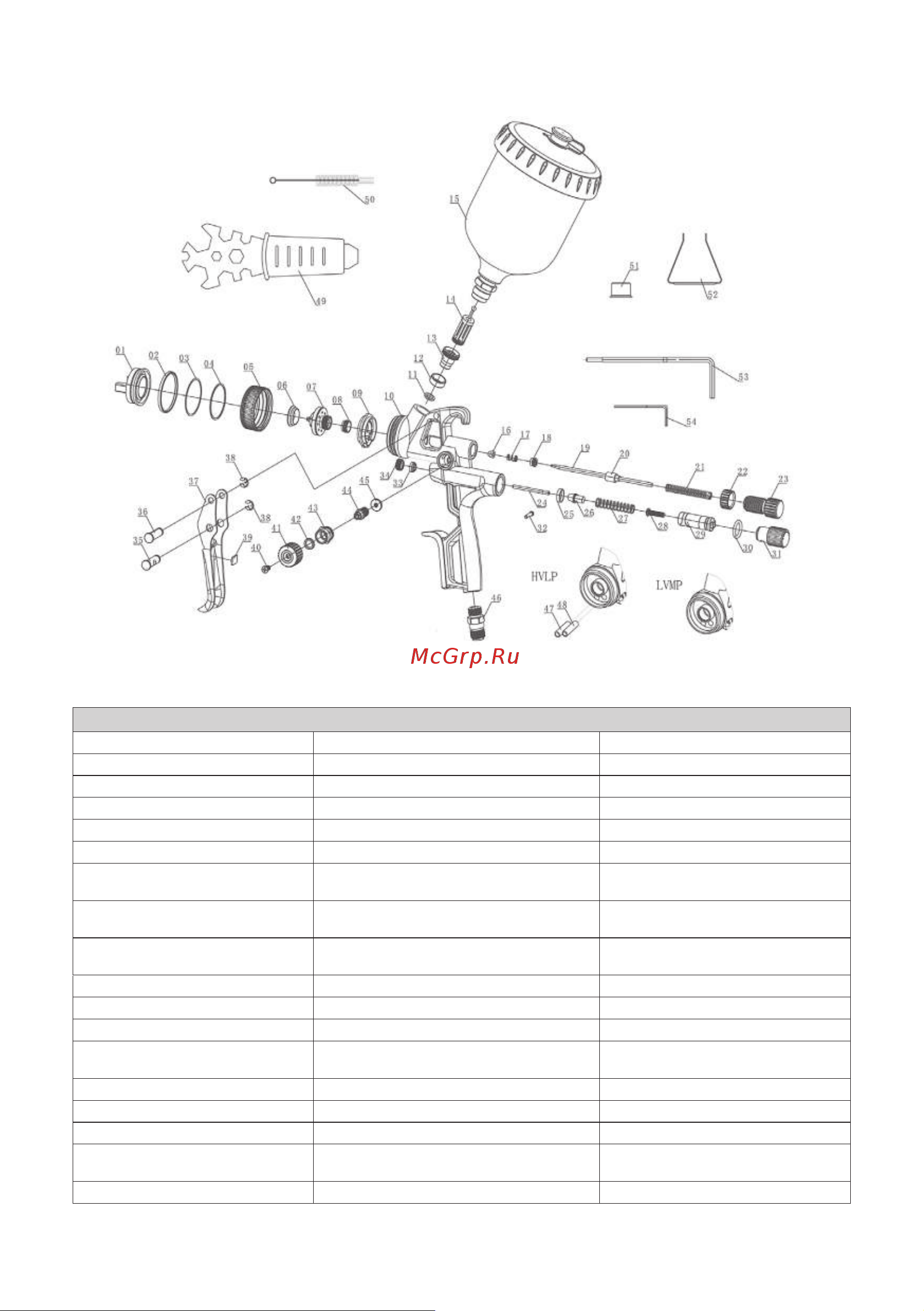

СХЕМА КРАСКОПУЛЬТА (Рис. 1)

01) Сопло 19) Игла* 37) Курок

02) Герметичная шайба сопла 20) Седло иглы 38) Разъёмная шайба

03) Кольцевая прокладка сопла 21) Пружина иглы 39) Прокладка курка

04) Уплотнительное кольцо сопла 22) Стопорная гайка регулятора иглы 40) Крестовой болт

05) Посадочное кольцо 23) Регулятор подачи материала 41) Регулятор формы факела

06) Стопорное кольцо дюзы 24) Игла клапана подачи воздуха* 42) Уплотнительная шайба*

07) Дюза* 25) Уплотнительное кольцо клапана

* 43) Седло регулятора формы

факела

08) Прокладка дюзы 26) Направляющая иглы подачи воздуха 44) Шток регулятора формы

факела

09) Атмолизное кольцо 27) Пружина клапана подачи воздуха 45) Клапан регулятора формы

факела

10) Корпус краскопульта 28) Болт клапана подачи воздуха 46) Присоед.-ный воздушн. фитинг

11) Подкладка фитинга бачка 29) Переключатель клапана воздуха 47) Втулка воздушного потока Ø 3.8

12) Кольцо фитинга бачка 30) Уплотн. кольцо регулятора воздуха

48) Втулка воздушного потока Ø 3.3

13) Присоединительный фитинг

бачка

31) Регулятор подачи воздуха 49) Универсальный ключ

14) Пластиковый фильтр ЛКМ 32) Фиксатор регулятора воздуха 50) Кисточка для чистки

15) Бачок 33) Уплотнение иглы подачи воздуха* 51) Крышка фитинга бачка

16) Направляющая иглы 34) Гайка иглы подачи воздуха 52) Съёмник атмолизного кольца

17) Пружина регулятора хода

иглы

35) Штифт курка с отверстием 53) Большой шестигранный ключ

18) Винт регулятора

хода иглы 36) Штифт курка 54) Малый шестигранный ключ

* Отмеченные детали являются расходными материалами

Рис. 1
