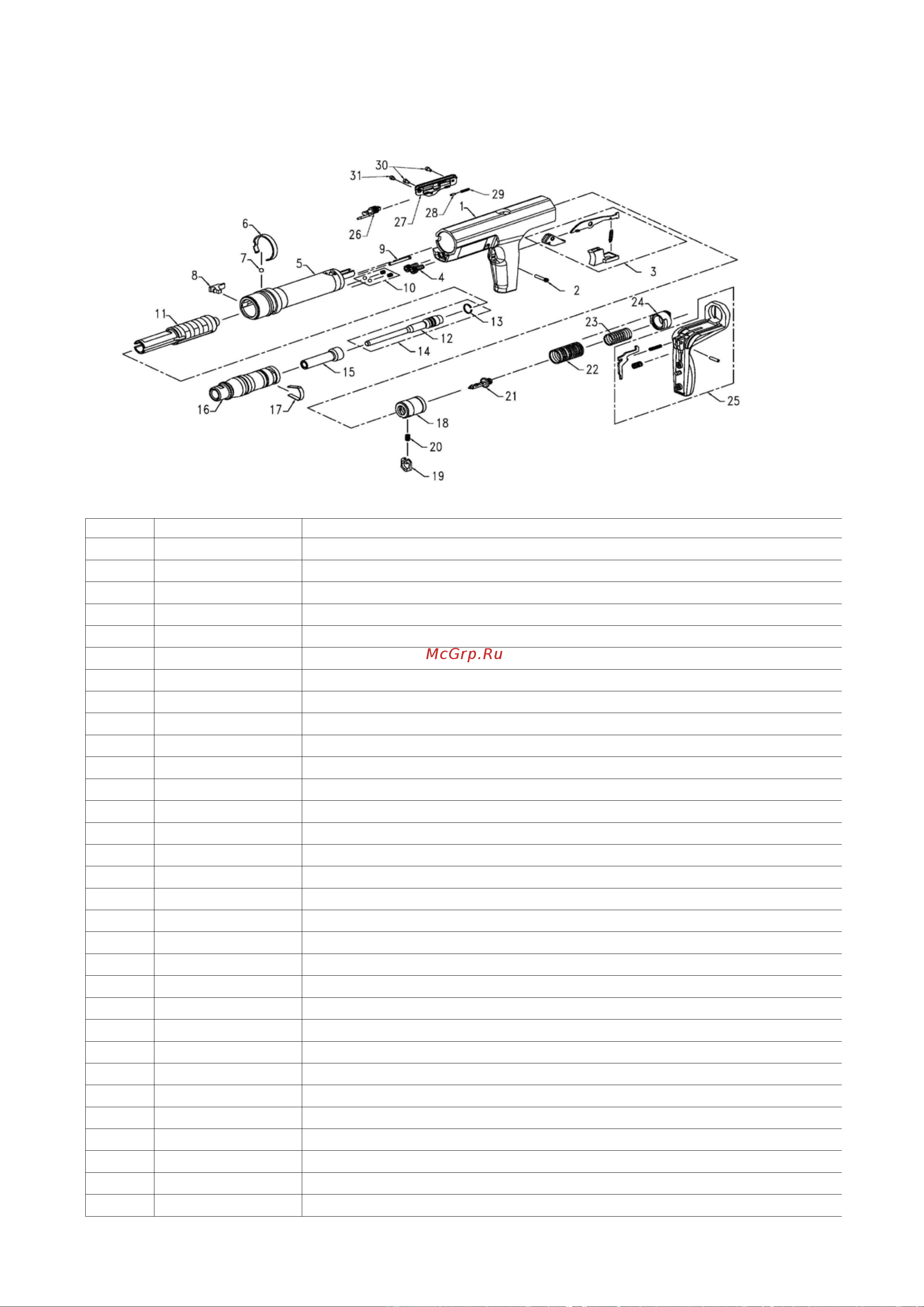

Схема и деталировка строительно-монтажного порохового пистолета DX-360
№ п/п
Артикул
Наименование детали
1
385001
Корпус
2
301034
Шпилька курка
3
301500
Держательспускового механизма
4
301015
Болт
5
355100
Ствол
6
301014
Пружина кольцевая
7
301013
Стальной фиксатор 6мм.
8
301012
Стопор
9
301016
Прижимная шпилька
10
301048
Фиксаторы
11
355006
Втул ка ударни ка
12
355207
Ударник
13
301208
Кольцо ударника
14
355903
Ударник в сборе
15
301010
Направляющая крепежа
16
301009
Наконечник
17
301011
Пружина U-формы
18
301300
Держатель срепки
19
301023
Стопорное кольцо
20
301024
Пружина держателя
21
301904
Боек
22
301026
Пружина винтовая
23
301025
Пружина шпильки бойка
24
301028
Заглушка
25
301600
Рукоятка в сборе
26
355610
Шпилька регулятора мощности в сборе
27
355601
Панель регулятора мощности
28
355602
Указатель
29
355603
Ролик
30
355604
Болты крепежные
31
355605
Болт прижимной
