GEARSEN CD 1,0тх12м, 380В (GCD 10120) [9/16] Схема тали электрической
![GEARSEN CD 5тх12м, 380В (GCD 50120) [9/16] Схема тали электрической](/views2/1881392/page9/bg9.png)
9

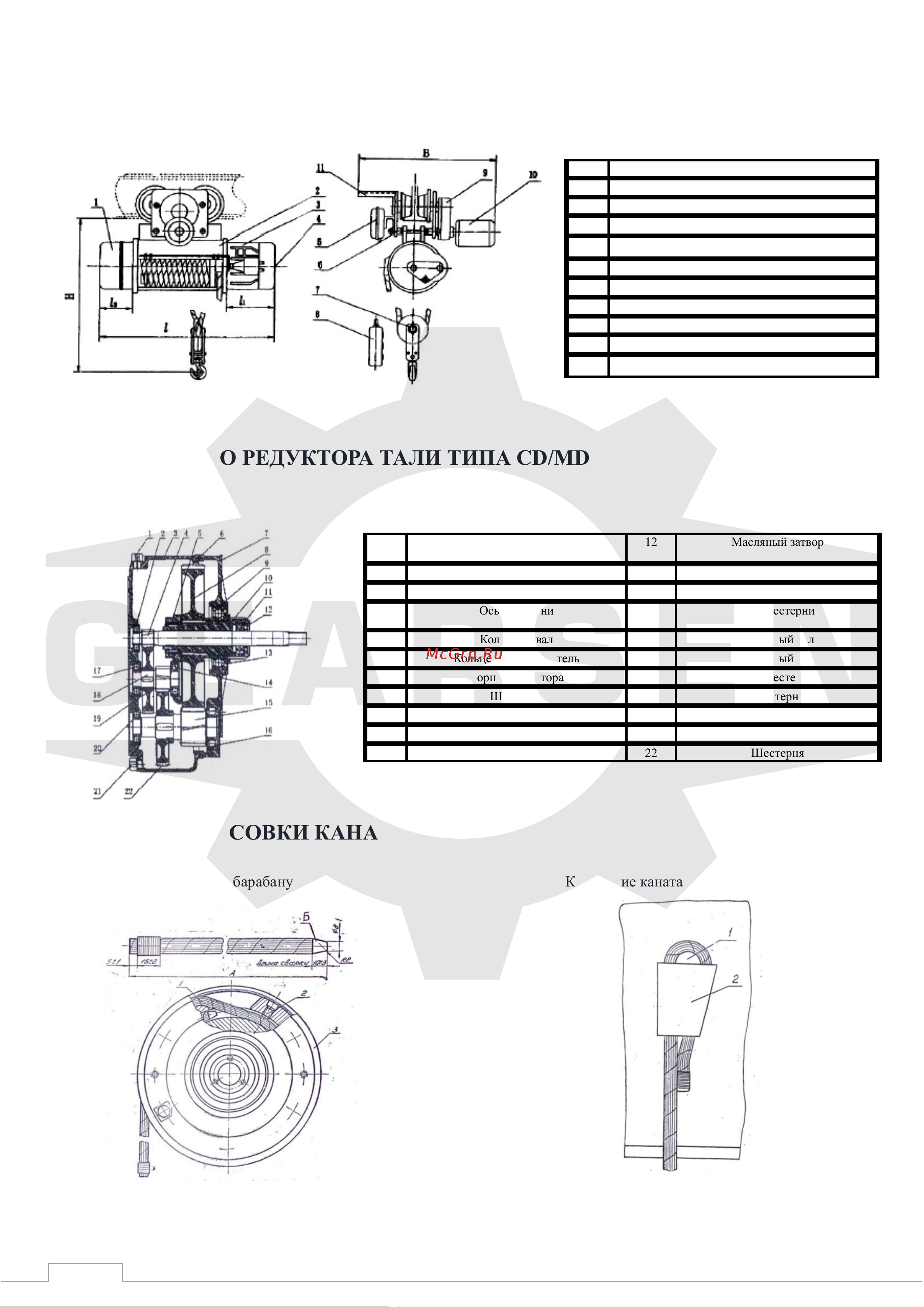

6. СХЕМА ТАЛИ ЭЛЕКТРИЧЕСКОЙ
6.1 ОБЩИЙ ВИД ТЕЛЬФЕРА ТИПА CD/MD
6.
2. УСТРОЙСТВО РЕДУКТОРА ТАЛИ ТИПА CD/MD
6.3. СХЕМА ЗАПАСОВКИ КАНАТА
Крепление каната к барабану Крепление каната к корпусу
1 Каната грузовой
2 Винт
3 Фланец
1 Клин
2 Гнездо
3
Редуктор подъемного механизма
2
Роликовый механизм
3
Механизм тормозов
4
Поднимающий двигатель
5
Электрический шкаф
6
Держатель механизма подъема
7
Подвеска грузовая
8
Пульт управления
9
Редуктор механизма перемещения
10
Двигатель перемещения
11
Направляющая кабеля электропитания
1
Масляный канат
12
Масляный затвор
2
Колесный вал
13
Масляный затвор
3
Крышка редуктора
14
Колесный вал
4
Ось шестерни
15
Ось шестерни
5
Колесный вал
16
Колесный вал
6
Кольцевой уплотнитель
17
Колесный вал
7
Корпус редуктора
18
Ось шестерни
8
Шестерня
19
Шестерня
9
Колесный вал
20
Колесный вал
10
Шпиндель с осевым отверстием
21
Отверстие для слива масла
11
Колесный вал
22
Шестерня
