2. Подготовка и порядок работы

2.1. Сборка ручки и панели управления

Если ручная тележка с весами упакована на железной или

деревянной паллете, перед использованием устройства необходимо

произвести простую сборку.

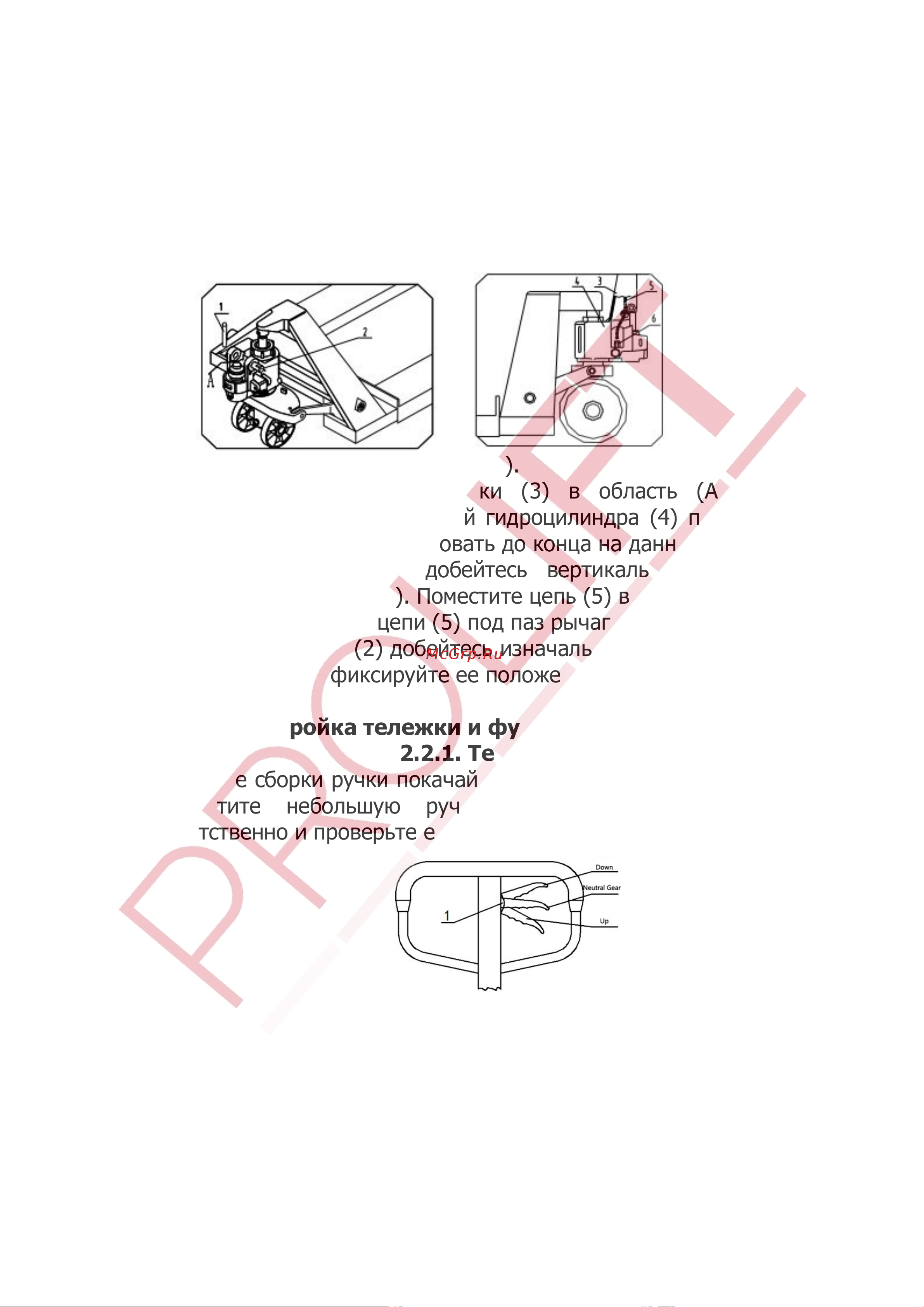

Извлеките штифт (1) из оси (2).

Поместите основание ручки (3) в область (А). Сочлените

основание рукоятки (3) с вилкой гидроцилиндра (4) при помощи оси

(2). Ось (2) не следует монтировать до конца на данном этапе.

Поворотом оси (2) добейтесь вертикального расположения

отверстия в центре оси (2). Поместите цепь (5) в отверстие оси (2).

Установите гайку цепи (5) под паз рычага (6).

Поворотом оси (2) добейтесь изначального положения. Вставьте

ось (2) до конца, зафиксируйте ее положение штифтом (1).

2.2. Настройка тележки и функционирование панели

2.2.1. Тест ручки

После сборки ручки покачайте ее в течение некоторого времени.

Переместите небольшую ручку управления в три положения

соответственно и проверьте ее функционирование (см. рисунок).
