характеристики изделия, в любое время и без предварительного
уведомления.
4. Комплект поставки
Светильник - 1 шт.
Паспорт - 1 шт.
Упаковка - 1 шт.
П А С П О Р Т
Светильник соответствует требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования», ТР ТС 020/2011
«Электромагнитная совместимость технических средств», ТР ЕАЭС
037/2016 «Об ограничении применения опасных веществ в
изделиях электротехники и радиоэлектроники»
V1-I0-70078-04L05-6515050
5. Правила эксплуатации, техники безопасности и
обслуживания
Светодиодный светильник "ВАРТОН" промышленный
Olymp HB 120° 140 Вт 5000К
• Эксплуатация светильника должна производиться в
соответствии с «Правилами технической эксплуатации
электроустановок потребителей» и настоящим Паспортом.
• Монтаж светильника должен производить специально
обученный персонал, имеющий разрешительный допуск на
проведение работ.
• ВНИМАНИЕ: запрещается проводить любые работы (ремонт,
монтаж, демонтаж) при подключённом напряжении!
• ВНИМАНИЕ: перед установкой и монтажом светильника
убедитесь в том, что сетевое напряжение отключено!
• ЗАПРЕЩАЕТСЯ эксплуатация светильника, имеющий I класс
защиты без подключения к защитному заземлению!
• ЗАПРЕЩАЕТСЯ эксплуатация светильника с повреждённой
изоляцией проводов и мест электрических соединений, а также
светильника, имеющего механические повреждения! В процессе
эксплуатации светильника необходимо не реже одного раза в год
проводить профилактический осмотр и чистку светильника.
Проверяют исправность изделия (надежность токопроводящих и
заземляющих контактов, наличие механических повреждений,
надежность креплений. При наличии загрязнений протереть
мягкой влажной чистой салфеткой. Осмотр и чистку светильника
проводить только при выключенном питании!
3. Правила установки и монтажа
1. Описание
3.1 Установить необходимый угол поворота светильника:
- открутить барашковые гайки и вытянуть винты из отверстия в
поворотной скобе;
- повернуть скобу на нужный угол и установить винты в
соответствующие отверстия;
- закрутить барашковые гайки на винты до упора.
3.2. При размещении светильника следует учитывать ориентацию
светового пятна относительно светильника в соответствии с
рисунком (только для моделей светильников со специальным
типом кривой силы света).
3.3.1 При установке светильника на монтажную поверхность:
- закрепить светильник через монтажные отверстия.
Размеры монтажных отверстий и их положение указаны на рис.1,
расстояние между монтажными отверстиями:
- для 55Вт - L=150 мм;
- для 80Вт - L=260 мм;
- для 110Вт - L=260 мм;
- для 135Вт - L=360 мм.
3.3.2 При установке светильника на трубу диаметром 27 мм (3/4''):
- установить светильник на трубе используйте в центре скобы
светильника отверстие соответствующего диаметра.
3.4 Подключить светильник к сети 230 В, используя трехжильный
кабель выведенный из светильника, коричневый провод – фаза,
голубой провод – ноль, желто-зеленый – земля.
Материал корпуса светильника -
алюминий. Светильник рассчитан
для работы в сети переменного тока
с напряжением от 100 В до 305 В,
частотой 50 Гц., сети постоянного
тока с напряжением от 142 В до 431
В.
Светильник соответствует I классу
защиты от поражения
электрическим током по ГОСТ Р МЭК
60598-1-2011.
Диапазон рабочих температур
окружающей среды от минус 40°C
до плюс 45°C.
2. Технические характеристики
Параметр
Значение
Номинальная потребляемая электрическая
мощность, Вт
140
Коэффициент мощности, не менее
0,97
6. Утилизация
Номинальный световой поток, лм
16560
Коррелированная цветовая температура, К
5000
Светильник экологически безопасен, не требует специальных
условий и разрешений для утилизации, не относится к опасным
отходам. По истечении срока службы светильники разобрать на
детали, рассортировать по видам материалов и сдать в
специализированные организации по приемке и переработке
вторсырья.
Тип кривой силы света
Д
Угол светового пучка, °
120
Коэффициент пульсации светового потока, не
более, %
1
Индекс цветопередачи
70-79 (класс 2A)
Класс светораспределения
П
7. Условия транспортирования и хранения
Амплитуда пускового тока, А
65
• Транспортирование светильника допускается любым видом
транспорта в транспортной упаковке при условии её защиты от
механических воздействий и атмосферных осадков.
• Условия транспортирования светильников в зависимости от
воздействия механических факторов должны соответствовать
условиям транспортирования Ж по ГОСТ 23216, в том числе в
части воздействия климатических факторов – группе условий
хранения 2 по ГОСТ 15150.
• Светильники должны храниться в закрытых сухих помещениях и
соответствовать группе условий хранения 2 ГОСТ
Длительность импульса пускового тока, мкс
485
Степень защиты
IP65
Климатическое исполнение по ГОСТ 15150
УХЛ1
Габаритные размеры ДxШxВ, мм
546х211х262
Масса, кг
6,8
Производитель оставляет за собой право вносить в конструкцию и
комплектацию изделия технические изменения и
усовершенствования, не ухудшающие технические

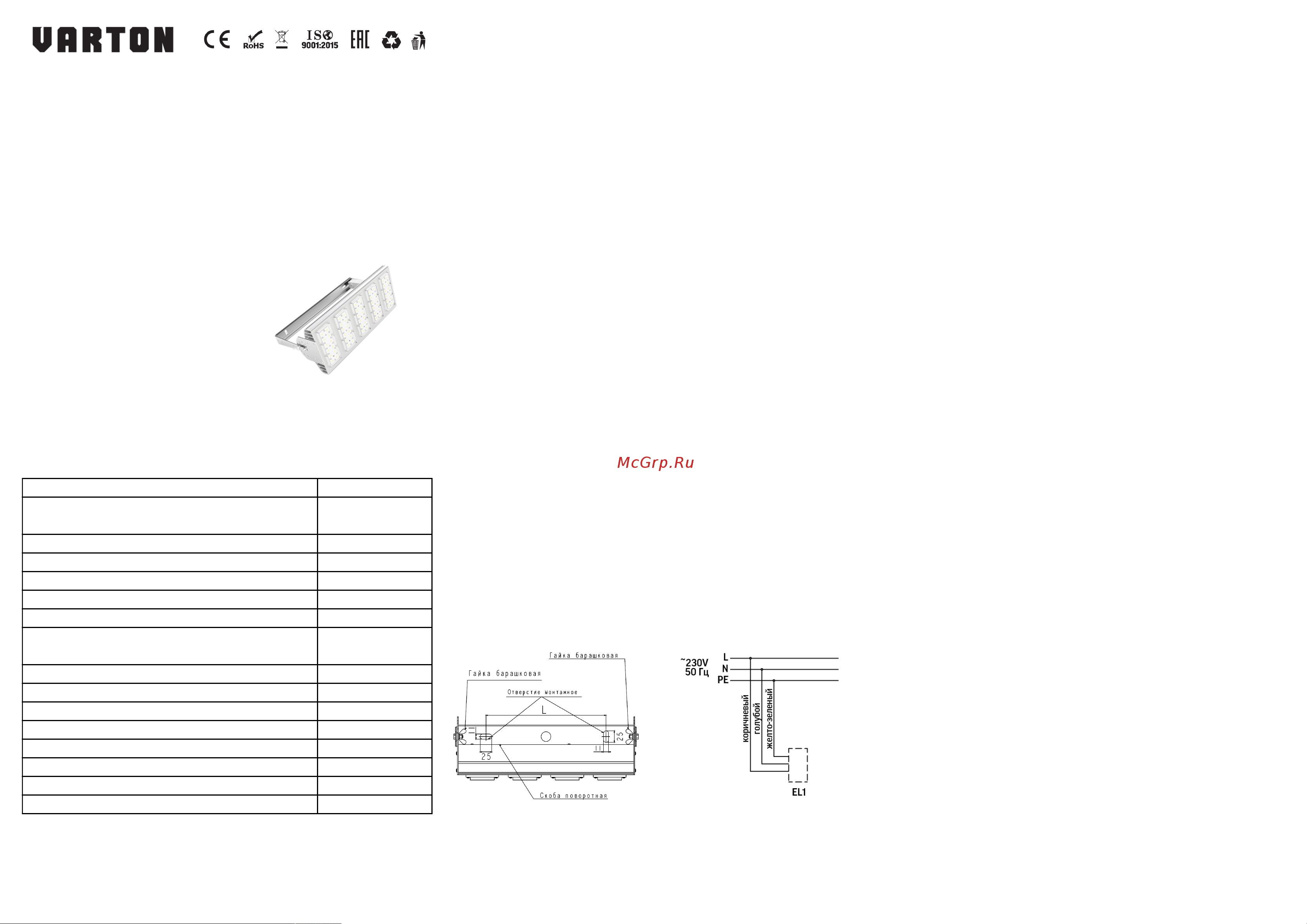

Рисунок 1
Рисунок 2
