ВАЖНЫЕ ИНСТРУКЦИИ

ПРЕДУПРЕЖДЕНИЕ!

Пистолет для подкачки шин пневматический BERGER

«ЛЮФТ» BG1398 предназначен для накачивания и проверки давления в автомобиль-

ных, велосипедных и прочих шинах с подходящим соединением. С помощью специ-

альных переходников (в комплект не входят) допускается применение пистолета для на-

качки (мячей, надувных лодок, матрасов). Оператор должен быть полностью ознакомлен

с требованиями, изложенными в данном руководстве, включая важные предупреждения,

предостережения и правила эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий диапазон давления воздуха: от 0.5 до 10 бар (0 – 145 psi)

Диапазон измерения: 0 – 15 бар (0 – 220 psi)

Максимальное давление: 10 бар (145 psi)

Расход воздуха: 150-200 л/мин

Диапазон оптимальных температур окружающей среды: +5 - +40 °C

Вес пистолета: 270 г.

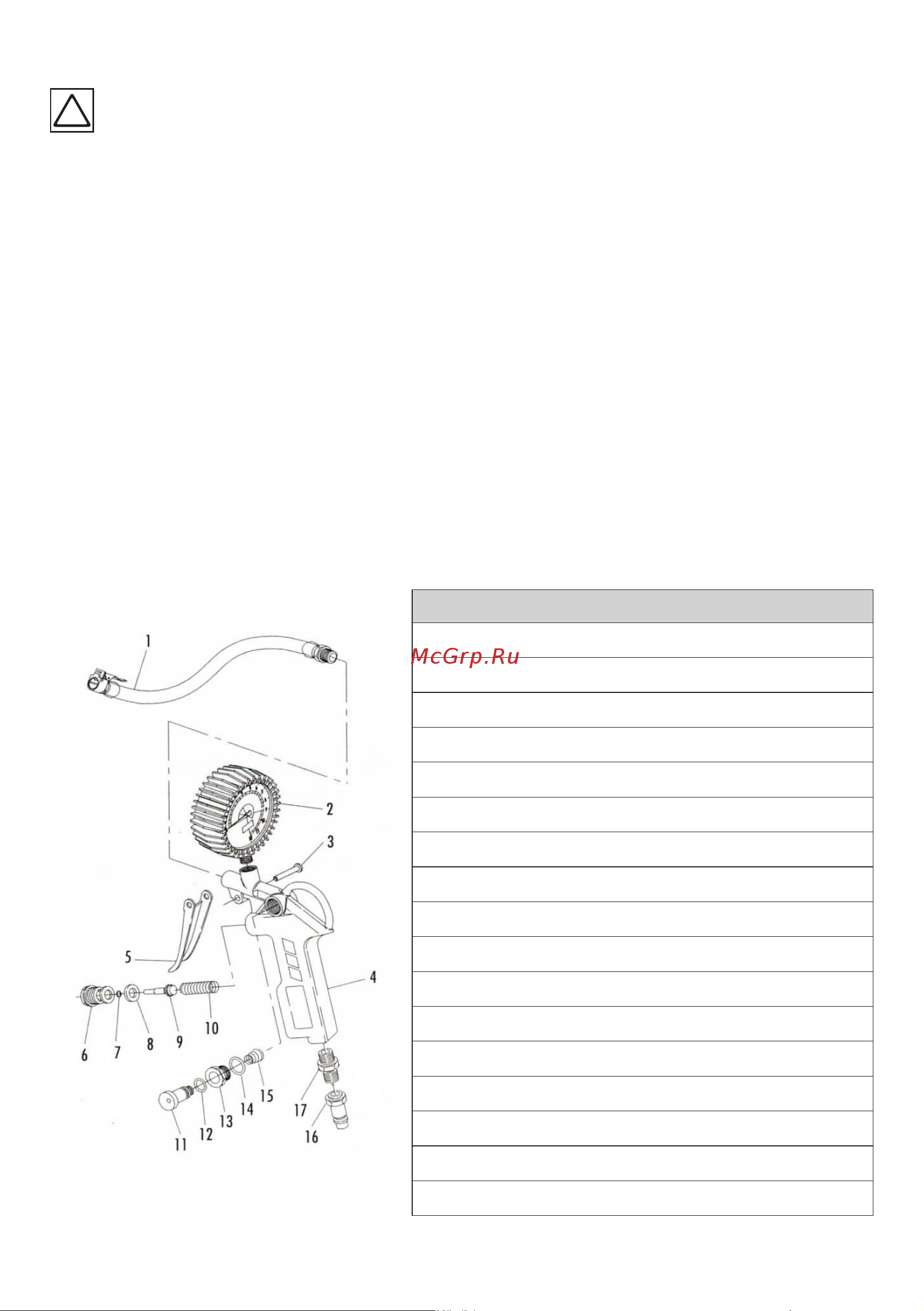

СХЕМА УЗЛОВ ПИСТОЛЕТА ДЛЯ ПОДКАЧКИ ШИН BERGER

«ЛЮФТ»

СХЕМА УСТРОЙСТВА (Рис. 1)

1) Шланг с наконечником

2) Манометр

3) Штифт

4) Корпус пистолета

5) Спусковой курок

6) Корпус воздушного клапана

7) Кольцо уплотнительное №1

8) Седло воздушного клапана

9) Воздушный клапан

10) Пружина воздушного клапана

11) Кнопка стравливания воздуха

12) Кольцо уплотнительное №3

13) Корпус клапана сброса давления

14) Кольцо уплотнительное №4

15) Пружина №2

16) Адаптер-соединитель резьба F1/4" - ЕВРО M1/4"

17) Присоединительный воздушный фитинг M1/4"

Рис.1
