Машина шлифовальная плоская OS-250-104, артикул 3 05 03 005
Машина шлифовальная плоская OS-250-104, артикул 3 05 03 005
Приложение Б, информационное, справочное

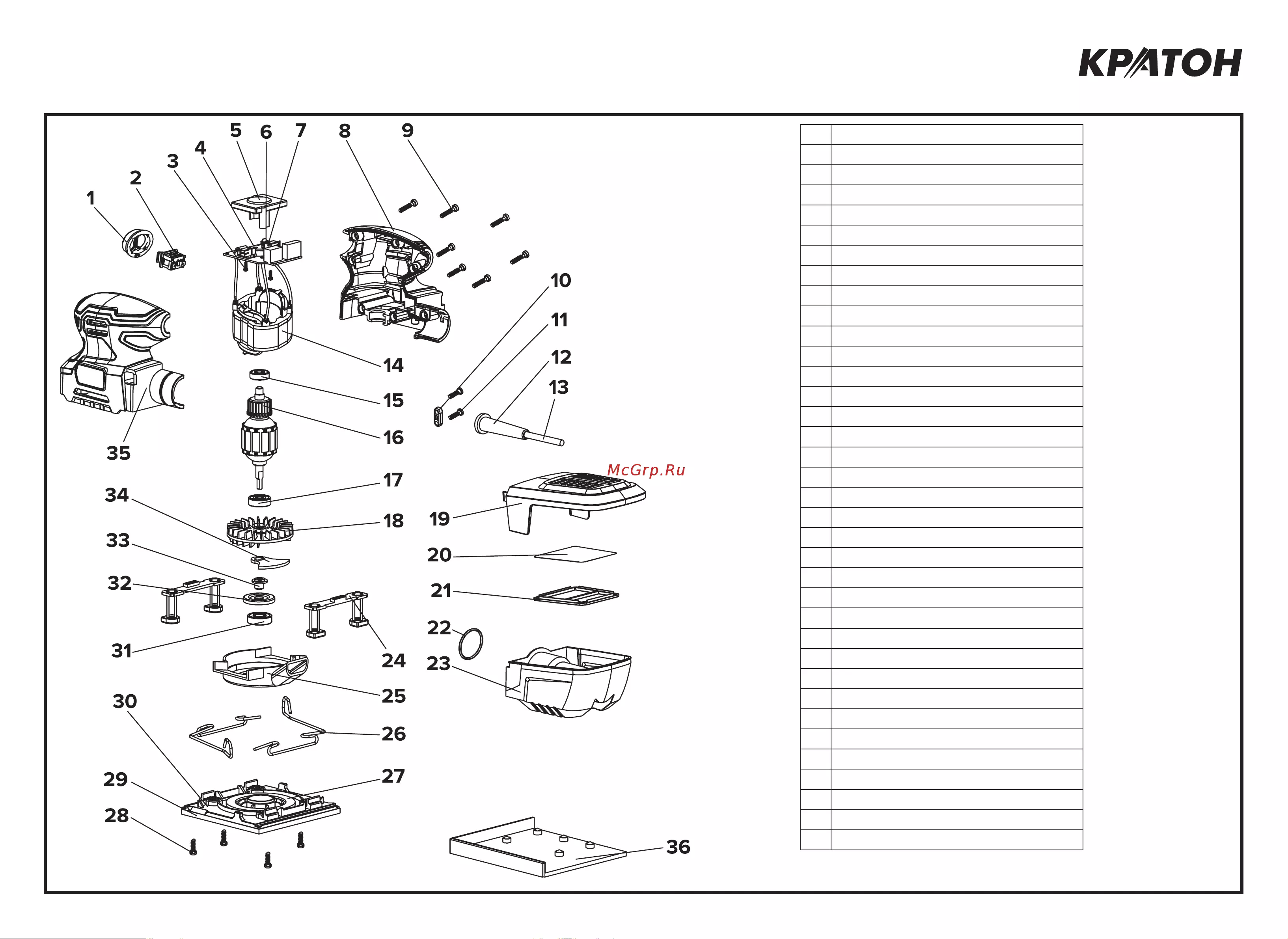

Машина шлифовальная плоская OS-250-104. Схема сборки, лист 1 - листов 1
1 Колпачок
2 Выключатель
3 Винт
4 Узел коллекторный в сборе
5 Кронштейн
6 Прижим
7 Винт
8 Корпус (правая часть)
9 Винт
10 Прижим
11 Винт
12 Муфта
13 Кабель электропитания
14 Статор в сборе
15 Подшипник 607-2RS
16 Ротор в сборе
17 Подшипник 627-2RS
18 Крыльчатка
19 Крышка
20 Фильтр
21 Рамка
22 Кольцо
23 Контейнер-пылесборник
24 Держатель
25 Дефлектор
26 Зажим
27 Корпус подшипника
28 Винт
29 Накладка
30 Рама
31 Подшипник 609-2RS
32 Элемент уплотнительный
33 Втулка
34 Пластина дебалансирная
35 Корпус (левая часть)
36 Пластина
Содержание
74- Уважаемый покупатель приобретая шлифма шину проверьте ее работоспособность и ком плектность
- Расширенная гарантия
- Содержание
- Расширенная гарантия
- Основные технические данные
- Комплектность
- Основные технические данные
- Комплектность
- Риск возникновения пожара
- При работе со шлифмашиной надевайте спе циальные защитные очки и противошумные наушники
- Опасность поражения электрическим током
- Опасность получения травмы или повреж дения шлифмашины в случае несоблюдения данного указания опасность самопроизволь ного запуска ручного электроинструмента при отключении энергоснабжения и как следствие получение травмы пользователем порчи иму щества в случае несоблюдения требований инструкции по эксплуатации
- Назначение и общие указания
- Двойная изоляция токоведущих частей
- Графические символы безопасности
- Внимательно прочтите инструкцию по эксплу атации перед использованием шлифмашины
- Опасность поражения электрическим током
- Опасность получения травмы или повреж дения шлифмашины в случае несоблюдения данного указания опасность самопроизволь ного запуска ручного электроинструмента при отключении энергоснабжения и как следствие получение травмы пользователем порчи иму щества в случае несоблюдения требований инструкции по эксплуатации
- Назначение и общие указания
- Двойная изоляция токоведущих частей
- Графические символы безопасности
- Внимательно прочтите инструкцию по эксплу атации перед использованием шлифмашины
- Риск возникновения пожара
- При работе со шлифмашиной надевайте спе циальные защитные очки и противошумные наушники
- Предупреждение для пользо вателя
- Электрическая безопасность
- Шлифмашина была разработана для работы только при одном питающем электрическом напряжении перед работой убедитесь что напряжение источника питания соответствует техническим характеристикам шлифмашины
- Правила безопасности
- Перед тем как начать использование шлиф машины внимательно прочитайте и запомни те требования данной инструкции по эксплу атации бережно храните данную инструкцию в месте доступном для дальнейшего исполь зования работник не изучивший данную ин струкцию не должен допускаться к эксплуата ции шлифмашины
- Правила безопасности
- Перед тем как начать использование шлиф машины внимательно прочитайте и запомни те требования данной инструкции по эксплу атации бережно храните данную инструкцию в месте доступном для дальнейшего исполь зования работник не изучивший данную ин струкцию не должен допускаться к эксплуата ции шлифмашины
- Устройство шлифмашины
- Подготовка к работе
- Внимание перед установкой или заменой шлифовального листа выключите шлифма шину и отсоедините вилку кабеля электропи тания от розетки электросети
- Внимание перед установкой или заменой шлифовального листа выключите шлифма шину и отсоедините вилку кабеля электропи тания от розетки электросети
- Подготовка к работе
- Работа с шлифмашиной и спе циальные указания
- Внимание продолжительная эксплуатация шлифмашины с изношенным шлифлистом приводит к снижению производительности шлифования и может стать причиной пере грузки электродвигателя и преждевременного износа резиновой подошвы внимание при отключении энергоснабжения обязательно отсоедините шлифмашину от электрической питающей сети
- Работа с шлифмашиной и спе циальные указания
- Внимание продолжительная эксплуатация шлифмашины с изношенным шлифлистом приводит к снижению производительности шлифования и может стать причиной пере грузки электродвигателя и преждевременного износа резиновой подошвы внимание при отключении энергоснабжения обязательно отсоедините шлифмашину от электрической питающей сети
- Техническое обслуживание
- Внимание при выполнении любых опера ций по обслуживанию отключите шлифмаши ну от электрической питающей сети
- Техническое обслуживание
- Внимание при выполнении любых опера ций по обслуживанию отключите шлифмаши ну от электрической питающей сети
- Шлифмашина и ее упаковка подлежат вторич ной переработке рециклированию следует беречь от загрязнений окружающую среду нельзя сорить и следует поддерживать чисто ту при использовании шлифмашины упаков ку и упаковочные материалы шлифмашины следует сдавать для переработки
- Утилизация
- Транспортирование и правила хранения
- Шлифмашина и ее упаковка подлежат вторич ной переработке рециклированию следует беречь от загрязнений окружающую среду нельзя сорить и следует поддерживать чисто ту при использовании шлифмашины упаков ку и упаковочные материалы шлифмашины следует сдавать для переработки
- Утилизация
- Транспортирование и правила хранения
- Сведения о действиях при об наружении неисправности
- Неисправности и методы их устранения
- Сведения о действиях при об наружении неисправности
- Неисправности и методы их устранения
- Срок гарантии 12 месяцев 24 месяца при условии регистрации на сайте kraton ru
- Производитель гарантирует надежность работы изделия при условии соблюдения всех требований указанных в настоящей ин струкции по эксплуатации гарантийный срок эксплуатации изделия составляет 12 месяцев со дня продажи розничной сетью при условии регистрации това ра на сайте www kraton ru в течение 4 недель с даты покупки про изводитель предоставляет дополнительную гарантию на срок до 24 месяцев в течение гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям явившимся следствием производственных дефектов гарантийный ремонт изделия производится только при наличии правильно оформленного га рантийного свидетельства наименование изделия модель заводской номер наименование торгующей организации дата продажи печать и подпись и товарного чека
- Отсутствие повреждение изменение серийного номера изделия или в гарантийном свиде тельстве повреждения вызванные действием агрессивных сред высоких температур или иных внеш них факторов дождь снег повышенная влажность и др коррозия металлических частей на случаи утраты или внесения исправлений в текст гарантийного свидетельства на инструменты с истекшим сроком гарантии на случаи обслуживания вне гарантийной мастерской попытки самостоятельно устранить дефект или монтажа не предназначенных деталей самостоятельного вскрытия инструмента поврежденные шлицы винтов пломбы защитные наклейки и т д на случаи использования бытового изделия в производственных или иных целях связан ных с извлечением прибыли на случаи если у изделия забиты вентиляционные каналы пылью и стружкой на случаи если изделие вышло из строя при перегрузе и заклинивании одновременный выход из строя ротора и статора обеих обмоток статора на случаи сильного загрязнения инструмента как внешнего так и внутреннего на случаи механи
- Гарантия производителя не распространяется
- Гарантия изготовителя
- Гарантийный случай 3
- Гарантийный случай 2
- Гарантийный случай 1
- Гарантийное свидетельство
