2 Устройство и принцип действия

2.1 Механизм станка (двигатель и ремённый привод) расположен

в пластиковом корпусе (рис.1 поз.2). Металлическое основание (рис.1

поз.9) служит опорой для силового блока, который крепится к поворот-

ной оси (рис.1 поз.11). На цилиндрическую часть основания с програ-

дуированной шкалой от 0 до 30° (в обе стороны), крепится рабочий стол

(рис.1 поз.10). На рабочем столе крепятся звенья затачиваемой цепи.

В основании имеются монтажные отверстия для крепления станка на

рабочем столе (верстаке).

На корпус двигателя крепится рукоятка (рис.1 поз.4), для удобства

управления абразивным кругом. Для защиты оператора станок оснащён

защитными устройствами:

- кожух (рис.1 поз.5), закрывающий более 60 % абразивного круга. На

кожухе стрелкой указано направление вращения круга;

- к корпусу двигателя гайками (рис.1 поз.3) крепится прозрачный пла-

стиковый экран (рис.1 поз 6). Экран, при необходимости, можно переме-

щать (выше/ниже) в плоскости, перпендикулярной оси вращения круга.

Клавиша выключателя (рис1 поз.1) имеет два фиксированных поло-

жения «I» - включено и «0» - выключено.

2.2 Сборка

Извлеките электрический станок из заводской упаковки. Проверьте

комплектность станка. Электрический станок поставляется в торговую сеть

с собранной силовой частью (двигатель с ремённой передачей и установ-

ленном на шпиндель кругом), смонтированной на основании. Перед нача-

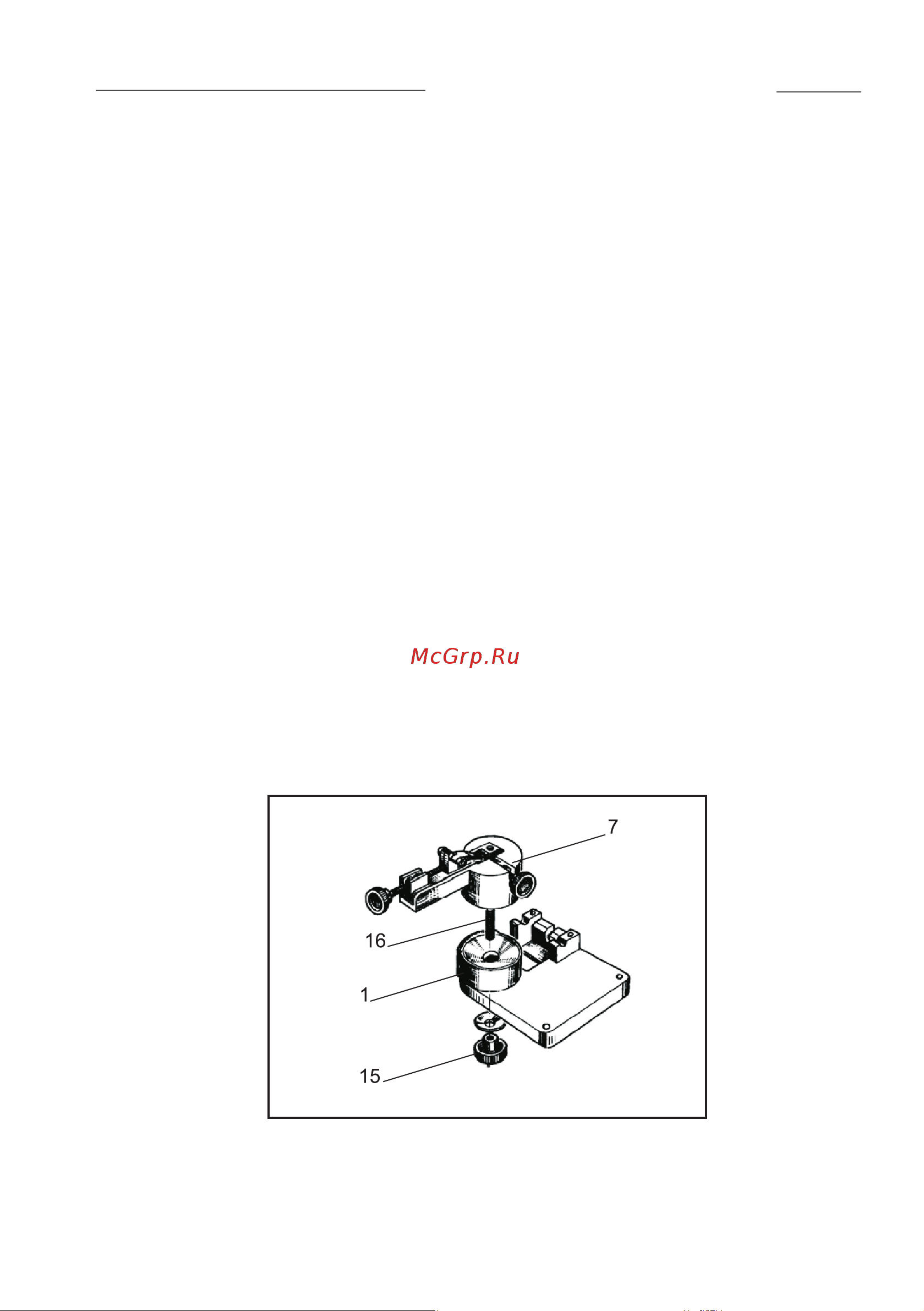

лом работы его необходимо собрать, как показано на (рис. 2).

Установите основание (рис. 2 поз.1) на твёрдую и ровную поверхность

верстака (рабочего стола) таким образом, чтобы гайка-барашек (рис. 2

рис.2
