Champion 142-16 [12/24] Смазка направляющей шины и пильной цепи
![Champion 137-16 [12/24] Смазка направляющей шины и пильной цепи](/views2/1133594/page12/bgc.png)
12
СМАЗКА НАПРАВЛЯЮЩЕЙ ШИНЫ
И ПИЛЬНОЙ ЦЕПИ
Ваша цепная пила оборудована автоматиче-
ской системой подачи масла.
• Система автоматически подает необхо-
димое количество масла к шине и цепи.
• Увеличение оборотов двигателя, увели-
чивает подачу масла к шине. Поток не
регулируется.
• Объем масляного и топливного бака
рассчитан таким образом, чтобы масло
и топливная смесь заканчивались при-
близительно одновременно.
• Пильная цепь должна постоянно смазы-
ваться во время работы.
ВАЖНО!
Никогда не работайте без смазки
пильной цепи!
• При работе пильной цепи без смазки
режущая гарнитура разрушается непо-
правимо в течении короткого времени.
Проверку подачи масла на цепь следует про-
изводить перед началом работы и каждый
раз после заправки баков топливом и мас-
лом:

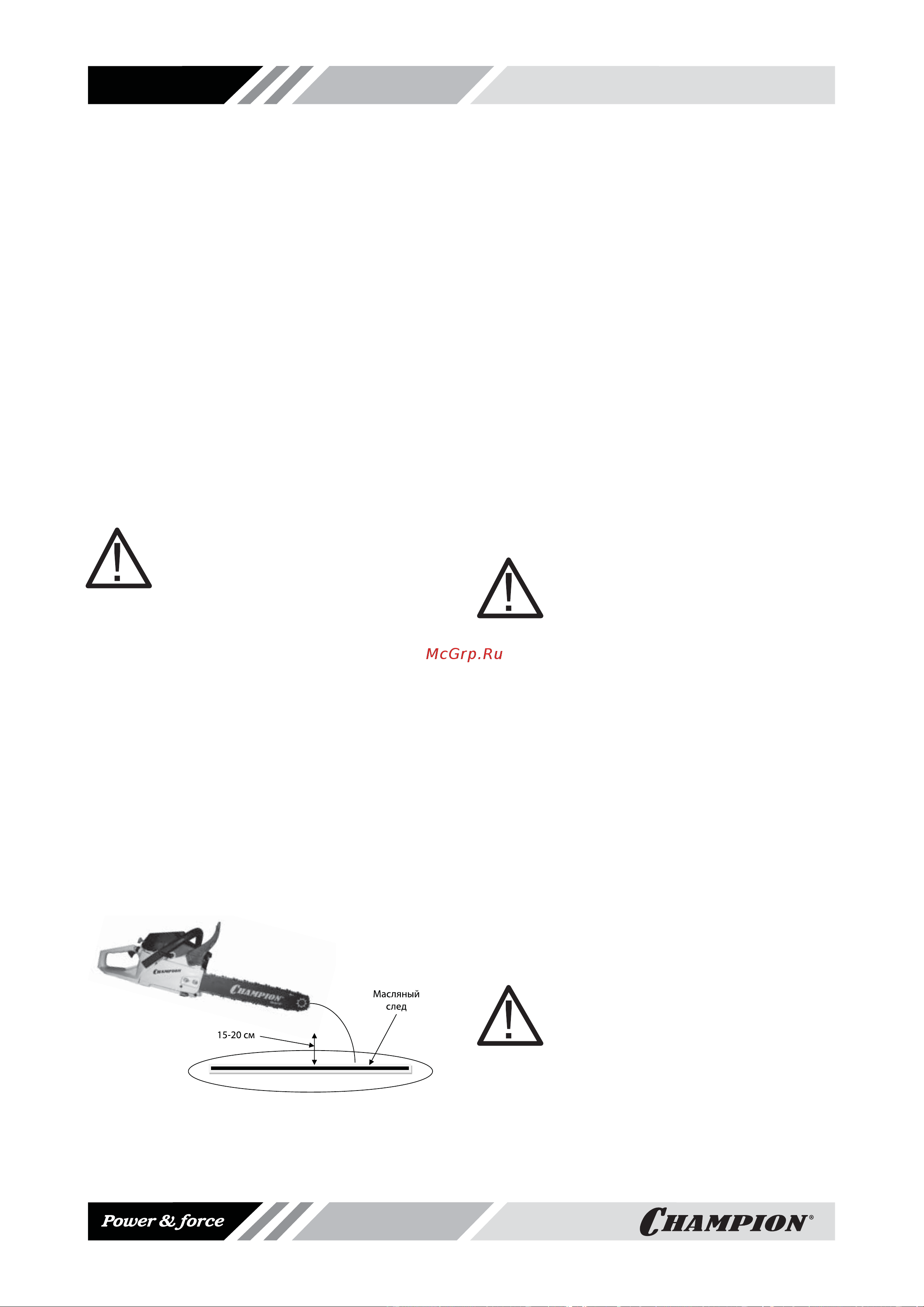

1. Для этого расположите пилу над чистой
светлой
поверхностью на расстоянии
примерно 15-20см.
2. Нажмите на курок газа и дайте двигате-
лю поработать примерно 10-15 сек. на
максимальных оборотах. Под шиной
должен остаться четкий масляный след.
(Рис.8)
Рис.8
ПРИ ОТСУТСТВИИ ПОДАЧИ МАСЛА
НЕОБХОДИМО ПРОВЕРИТЬ:
1. Наличие и уровень масла в масляном
баке. При необходимости долить.
2. Чистоту отверстия смазочного канала
на шине (Рис.4) При необходимости по-
чистить.
3. Чистоту направляющего паза на шине.
При необходимости почистить.
Если после выполнения этих мер работоспо-
собность системы подачи масла не восста-
новилась, то следует обратиться в специа-
лизированный сервисный
центр для выясне-
ния причины неисправности.
ПРЕДУПРЕЖДЕНИЕ!
Работа, даже незначительное вре-
мя, без подачи масла или при недо-
статочной подаче масла приводит
к выходу из строя пильной гарни-
туры (шины, цепи, звездочки).
Для смазки цепи и шины необходимо ис-
пользовать специальное адгезионное мас-
ло Сhampion. Это масло имеет специальные
добавки и вязкие присадки, которые обеспе-
чиваю хорошую смазку
, уменьшают окисле-
ние и истирание металла. С течением вре-
мени масло полностью разлагается в почве.
В качестве замены, для кратковременных
работ, допускается использование для смаз-
ки цепи и шины чистого автомобильного мо-
торного масла. В моторных маслах содер-
жатся моющие присадки, которые разруша-
ют резиновые уплотнения и шланги системы
маслоподачи.
ПРЕДУПРЕЖДЕНИЕ!
Запрещается использовать для
смазки цепи отработанное масло,
а также любые жидкие масла (вере-
тенное, трансформаторное и др.).
