Fluke кабельный Networks CIQ-100 [15/20] Тестирование целостности кабеля

Локализация порта с помощью функции мигающий индикатор

порта

Данная функция помогает определить порт концентратора или коммутатора

к которому подключен искомый кабель. При использовании данной функции

также работает режим генерации аналогового тонального сигнала.

Поверните поворотный переключатель в режим DIAG и затем выберите

пункт Blink Port Light. Подключите тестер к кабельному сегменту. Найдите

светодиод индикации состояния порта на коммутаторе или концентраторе,

который мигает с постоянным шагом.

Тестирование целостности кабеля

Данная функция позволяет проверить целостность кабеля (витая пара и

коаксиальный кабель) и определить наличие обрывов и замыканий в

разъемах.

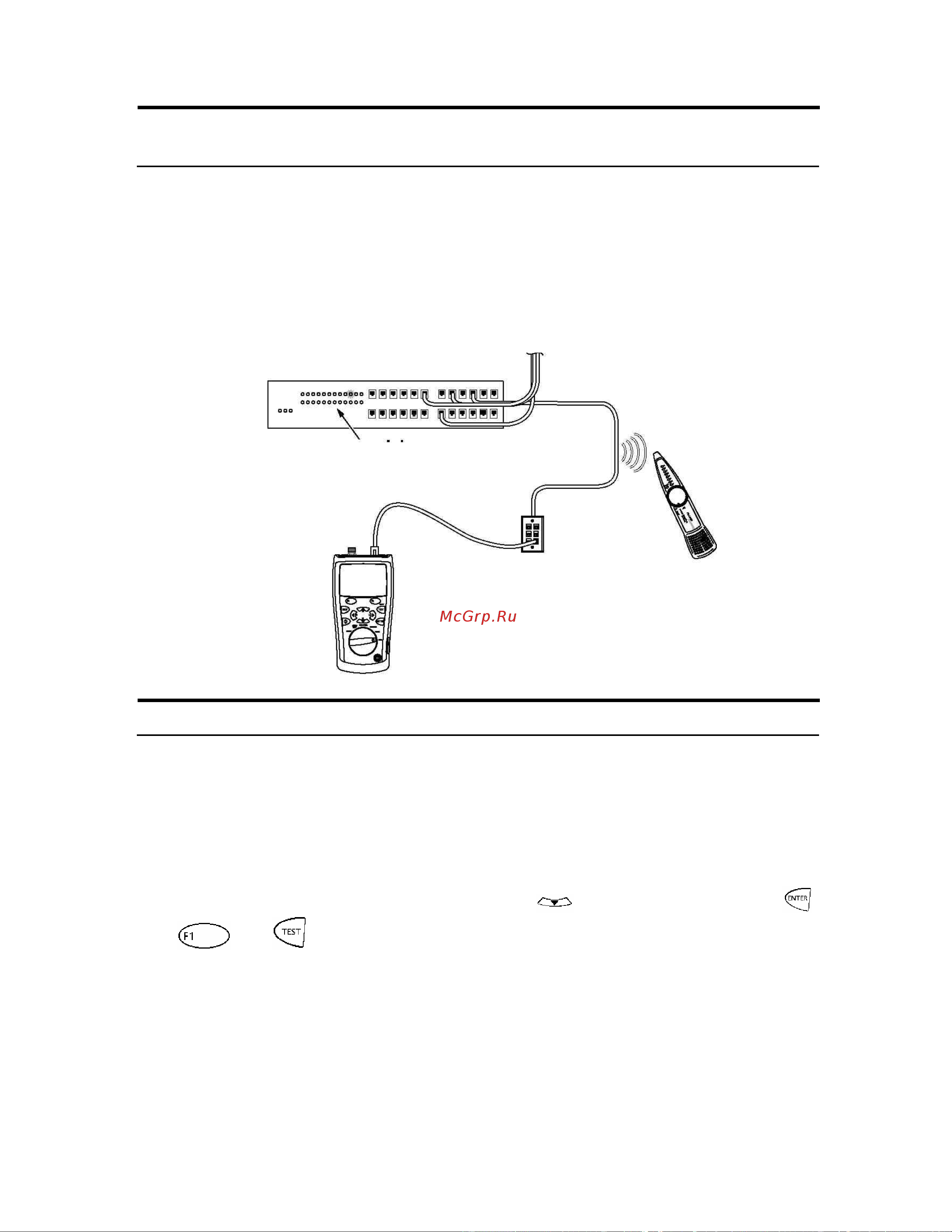

Телекоммуникационная

розетка в рабочей зоне

Коммутатор или

концентратор

Светодиодный индикатор

состояния порта

Убедитесь, что кабельный сегмент, который Вы собираетесь тестировать не

активен.

Поверните поворотный переключатель в режим DIAG и затем выберите

пункт Continuity с помощью кнопок навигации ; затем нажмите кнопку

или или . Тестер не подаст никакого сигнала, если сопротивление

кабеля больше 5000 Ω. Прозвучит сигнал и его ритм будет возрастать по

мере уменьшения сопротивления.
