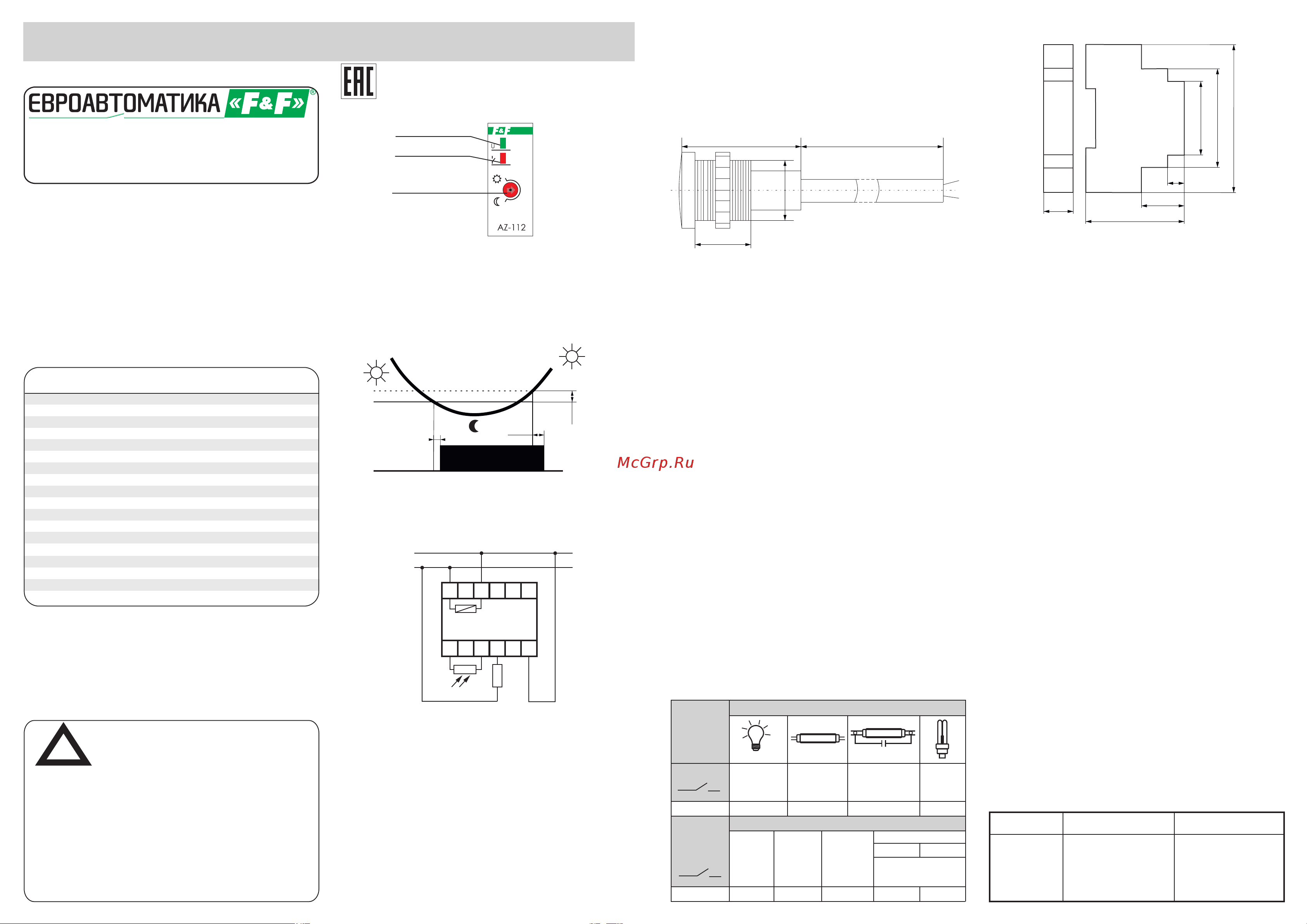

ТУ BY 590618749.019-2013
Автомат светочувствительный AZ-112
Панель управления
Руководство по эксплуатации
Назначение
Автомат светочувствительный AZ-112 предназначен для
автоматического включения освещения в сумерки и
выключения на рассвете.
Принцип работы
Принцип работы основан на к о н т р оле уровня
освещенности выносным фотодатчиком. Применяется для
управления освещением улиц, витрин магазинов, реклам,
автостоянок, строек и т.п., а также использования в
устройствах промышленной автоматики. Автомат оснащен
схемой помехозащиты от ложных срабатываний при
случайном освещении или затемнении фотодатчика.
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Индикатор питания
Индикатор состояния
датчика и положения
контактов
Технические характеристики
Напряжение питания, В/Гц
Максимальный коммутируемый ток, А
Контакт
Мощность ламп, Вт
Задержка включения, с
Задержка выключения, с
Порог освещённости, лк
Диапазон рабочих температур, °С
Степень защиты
Коммутационная износостойкость, циклов
Потребляемая мощность, Вт
Степень загрязнения среды
Категория перенапряжения
Подключение
Габариты (ШхВхГ), мм
Тип корпуса
Масса, кг
Монтаж
230 / 50
16 AС1 / 250В AC
1NO (нормально открытый)
см. табл.1
2 - 5
10 - 15
2 - 100
-25...+50
IР20
5
>10
1
2
III
2
винтовые зажимы 2,5 мм
18 х 90 х 65
1S
0,061
на din-рейке 35 мм
Регулировка
чувствительности датчика
Комплект поставки
Автомат светочувствительный............................................1
Датчик выносной ø10/L=1м...................................................1
Руководство по эксплуатации..............................................1
Упаковка............................................................................1
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Диаграмма работы
ΔL
T
вк
л
T
откл
L
уст.
L
Lуст - установленный порог срабатывания
ΔL - гистерезис
Т - задержка включения
вкл
Т - задержка отключения
откл
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений вызванных
конденсацией влаги, необходимо выдержать изделие в
теплом помещении не менее 2-х часов.
Схема подключения
Подключение
1. Отключить напряжение питание;
2. Подключить фазу (L) к зажиму 3, ноль (N) к зажиму 1.
3. Провод фазы (L) подключить к зажиму 12.
4.Нагрузку подключить к зажиму 10 и нулевому проводу.
5. Провода датчика подключить к зажимам 7 и 9.
Светочувствительный датчик установить в месте, открытом для
доступа дневного света, при изменении которого будет
включаться/отключаться освещение. При монтаже необходимо
учесть чтобы свет от включаемого освещения не попадал на
фотодатчик. Регулировку порога включения необходимо
производить медленно и аккуратно.
Поворот регулятора в сторону «солнца» - увеличение
чувствительности.
Поворот регулятора в сторону «луны» - уменьшение
чувствительности.
L
N
RH
1
2
3
4
5
6
7
8
9
10
11
12
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50°С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-ным
помехам устройство соответствует ГОСТ IEC 60730-1.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Гарантийные обязательства
Гарантийный срок эксплуатации - 24 месяца с даты
продажи.
Срок службы - не менее 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления.
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
Драгоценные металлы отсутствуют
Свидетельство о приемке
Автомат светочувствительный AZ-112 изготовлен и принят
в соответствии с требованиями ТУ BY 590618749.019-2013,
действующей технической документации и признан годным
для эксплуатации.
Размеры корпуса
65
30
15
18
90
22
17
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видом закрыто го транспорта, обеспеч и вающим
предохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Примечание
Фотодатчик - герметичный внешний фотоэлемент,
присоединяемый проводом. Если длинна провода более
10 метров, то он не должен располагаться ближе 50см к
параллелно проложенным сетевым или высоковольтным
проводом. Допускается увеличение длинны фотодатчика
до 50 метров.
20 мм
38 мм
1000 мм
ø9,6мм
Размеры выносного датчика
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,35А
750VA
2000W
1000W 750W 500W
0,9kW
16A
16А
24V
230V
4000VA
АC-1
Активная
нагрузка
7мкФ
16A
Штамп ОТК
Дата продажи
Дата выпуска
