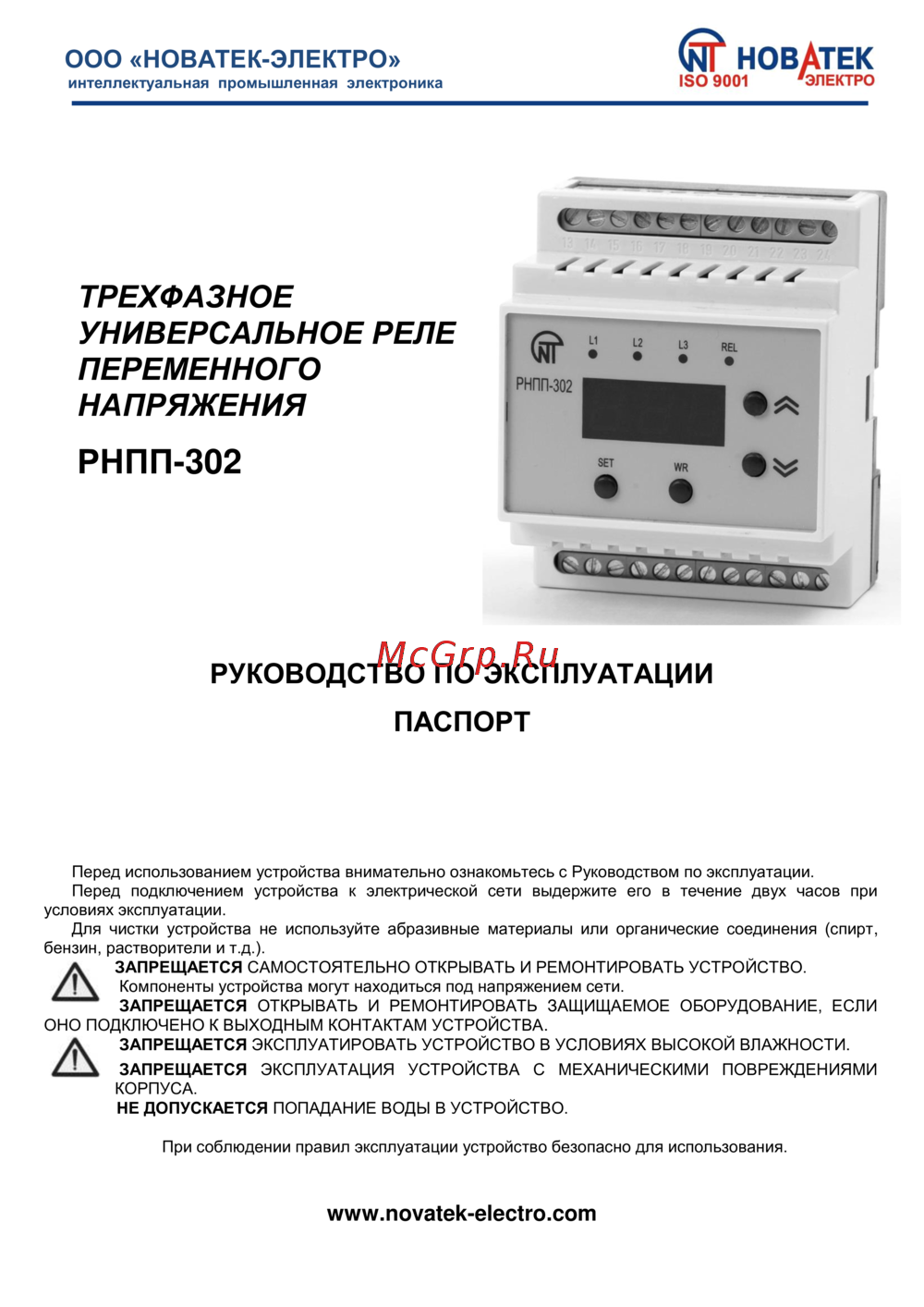

Новатек-Электро РНПП-302 — руководство по эксплуатации трехфазного реле переменного напряжения [1/8]
ООО «НОВАТЕК-ЭЛЕКТРО»
интеллектуальная промышленная электроника
ТРЕХФАЗНОЕ
УНИВЕРСАЛЬНОЕ РЕЛЕ
ПЕРЕМЕННОГО
НАПРЯЖЕНИЯ
РНПП-302
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПАСПОРТ
Перед использованием устройства внимательно ознакомьтесь с Руководством по эксплуатации.
Перед подключением устройства к электрической сети выдержите его в течение двух часов при
условиях эксплуатации.
Для чистки устройства не используйте абразивные материалы или органические соединения (спирт,
бензин, растворители и т.д.).
ЗАПРЕЩАЕТСЯ САМОСТОЯТЕЛЬНО ОТКРЫВАТЬ И РЕМОНТИРОВАТЬ УСТРОЙСТВО.
Компоненты устройства могут находиться под напряжением сети.
ЗАПРЕЩАЕТСЯ ОТКРЫВАТЬ И РЕМОНТИРОВАТЬ ЗАЩИЩАЕМОЕ ОБОРУДОВАНИЕ, ЕСЛИ
ОНО ПОДКЛЮЧЕНО К ВЫХОДНЫМ КОНТАКТАМ УСТРОЙСТВА.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ УСТРОЙСТВО В УСЛОВИЯХ ВЫСОКОЙ ВЛАЖНОСТИ.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ УСТРОЙСТВА С МЕХАНИЧЕСКИМИ ПОВРЕЖДЕНИЯМИ
КОРПУСА.
НЕ ДОПУСКАЕТСЯ ПОПАДАНИЕ ВОДЫ В УСТРОЙСТВО.
При соблюдении правил эксплуатации устройство безопасно для использования.
www.novatek-electro.com
Содержание
- Руководство по эксплуатации p.1
- Рнпп 302 p.1
- Паспорт p.1
- Трехфазное универсальное реле переменного напряжения p.1
- Ооо новатек электро p.1
- Все коды сигнализации об аварийных ситуациях выводятся на цифровой индикатор в соответствии p.6
- Таблица 1 коды сигнализации p.6
- Во всех режимах работы p.6
- Таблица 2 режимы работы рнпп 302 p.6
- При авариях минимального напряжения максимального напряжения обрыва фазы и перекоса p.6
- Фазы загорается светодиод аварии той фазы на которой произошла авария при нарушении порядка чередования фаз светодиоды аварий загораются поочередно бегущие огни при остальных видах аварий горят все аварийные светодиоды p.6
- Сигнализация реле сигнализации включается и выключается одновременно с реле нагрузки что позволяет p.6
- Контроль отсутствия обрыва фаз снижение напряжения по любой из фаз ниже 50 в сохраняется p.6
- Индикация при отсутствии аварии на индикатор рнпп 302 выводится действующее значение напряжения p.6
- С таблицей 1 светодиод rel мигает во время отсчета времени апв при нормальном напряжении p.6
- Использовать его для управления мп в этом случае реле нагрузки может быть использовано для включения сигнализации при аварии как нормально разомкнутое замыкание при аварии контактов 23 24 p.6
- Выбранной фазы с горящей точкой в верхней части индикатора которая указывает на выбранную фазу l1 l2 l3 рис 1 светодиод rel горит при включенном реле нагрузки p.6
- Продолжение таблицы 2 p.7
