Заполняет ремонтное предприятие

Гарантийный номер изделия __________________

Содержание ремонта (наименование и номер по схеме

замененной детали или узла, место и характер дефектов):

___________________________________________________________

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

Заполняет ремонтное предприятие

Гарантийный номер изделия __________________

Содержание ремонта (наименование и номер по схеме

замененной детали или узла, место и характер дефектов):

___________________________________________________________

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

6.3. Машина предназначена для сухой заточки и попадание влаги внутрь машины не

допускается.

6.4. Перед началом работы необходимо:

 проверить затяжку резьбовых соединений (при отключенной от сети машины);

 проверить работоспособность выключателя при включенной в сеть машин е.

6.5. Порядок работы при заточке сверл.

6.5.1. Центрирование сверла.

6.5.1.1. Вставьте сверло в патрон, предварительно ослабив кулачки держателя

путем вращения нижней подвижной части патрона против часовой стрелки (сверло в

патроне должно легко перемещаться).

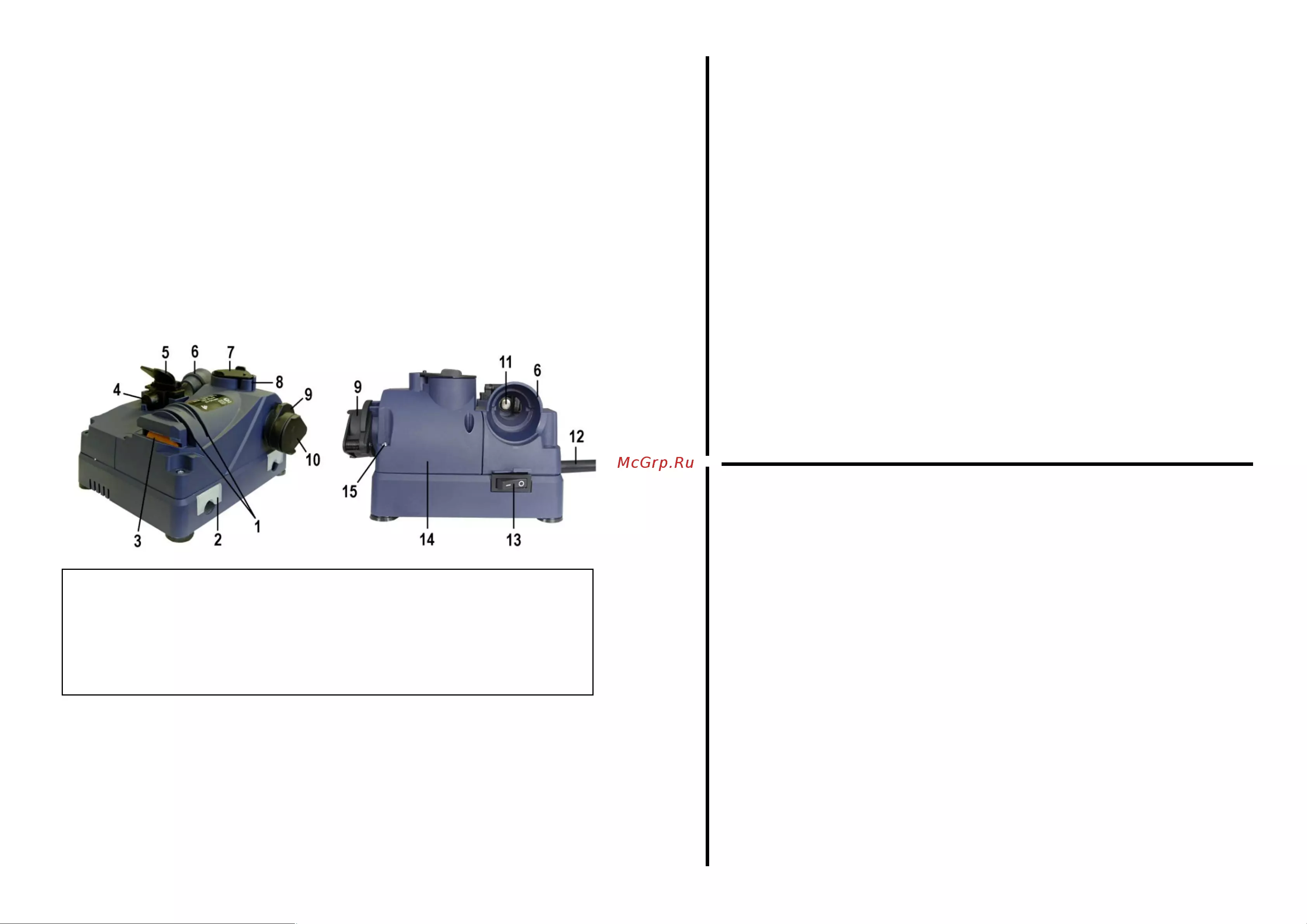

6.5.1.2. Вставьте патрон в гнездо для центрирования сверла поз. 6 (рис. 1) по

направляющим, предварительно нажав на рычаг фиксатора зажима поз. 5.

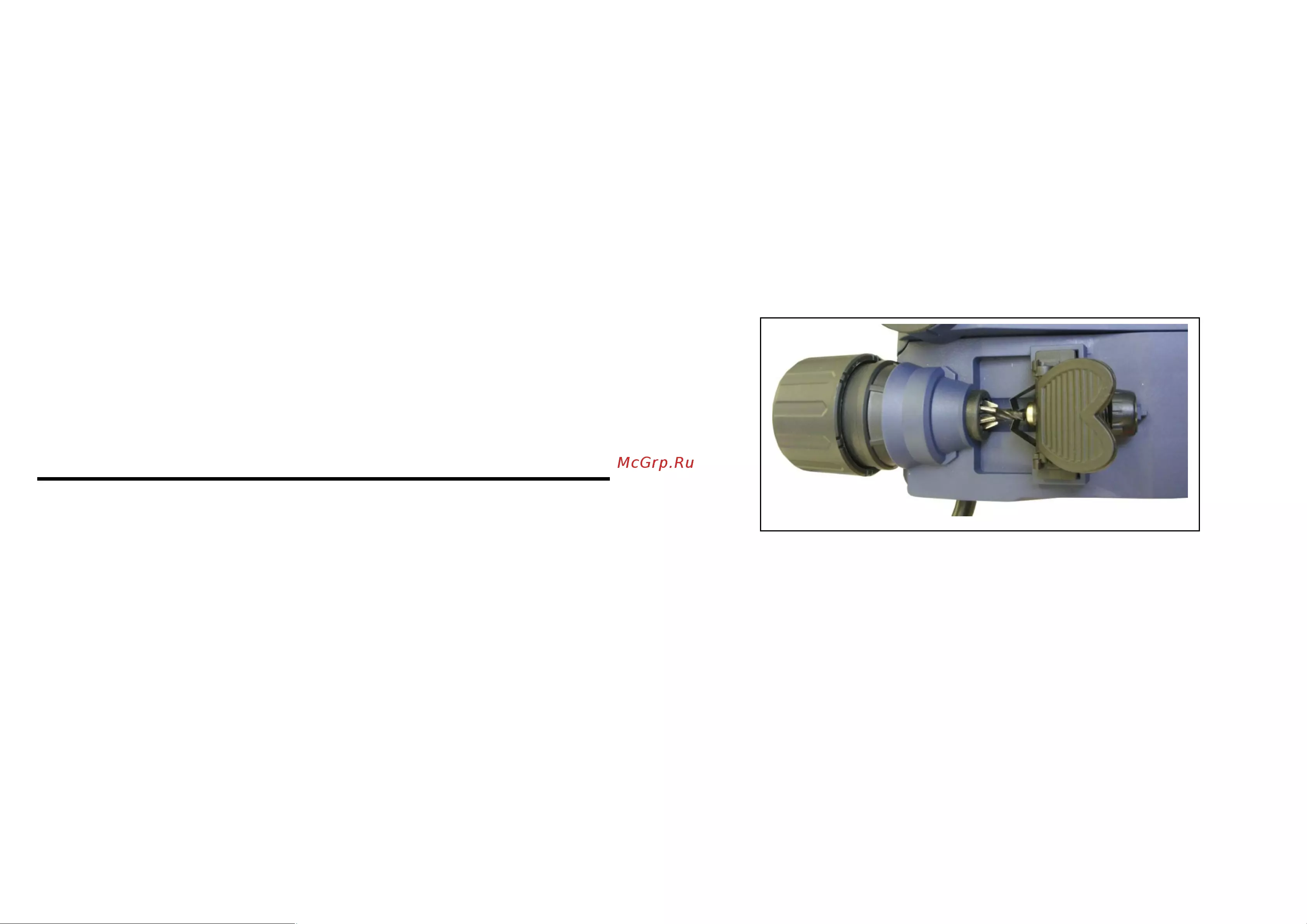

6.5.1.3. Надавите на хвостовик сверла и продвиньте сверло вперед до упора

поз. 11, подымите вверх рычаг фиксатора зажима, зажав грани сверла (рис. 2).

6.5.1.4. Зафиксируйте данное положение сверла в патроне вращением нижней

подвижной части патрона по часовой стрелке.

6.5.1.5. Выньте патрон с зажатым и отцентрированным сверлом из гнезда.

6.5.2. Заточка режущих кромок сверла.

6.5.2.1. Установить машину на ровную горизонтальную поверхность и подключите еѐ

к сети, при этом выключатель должен находиться в положении выкл. «О».

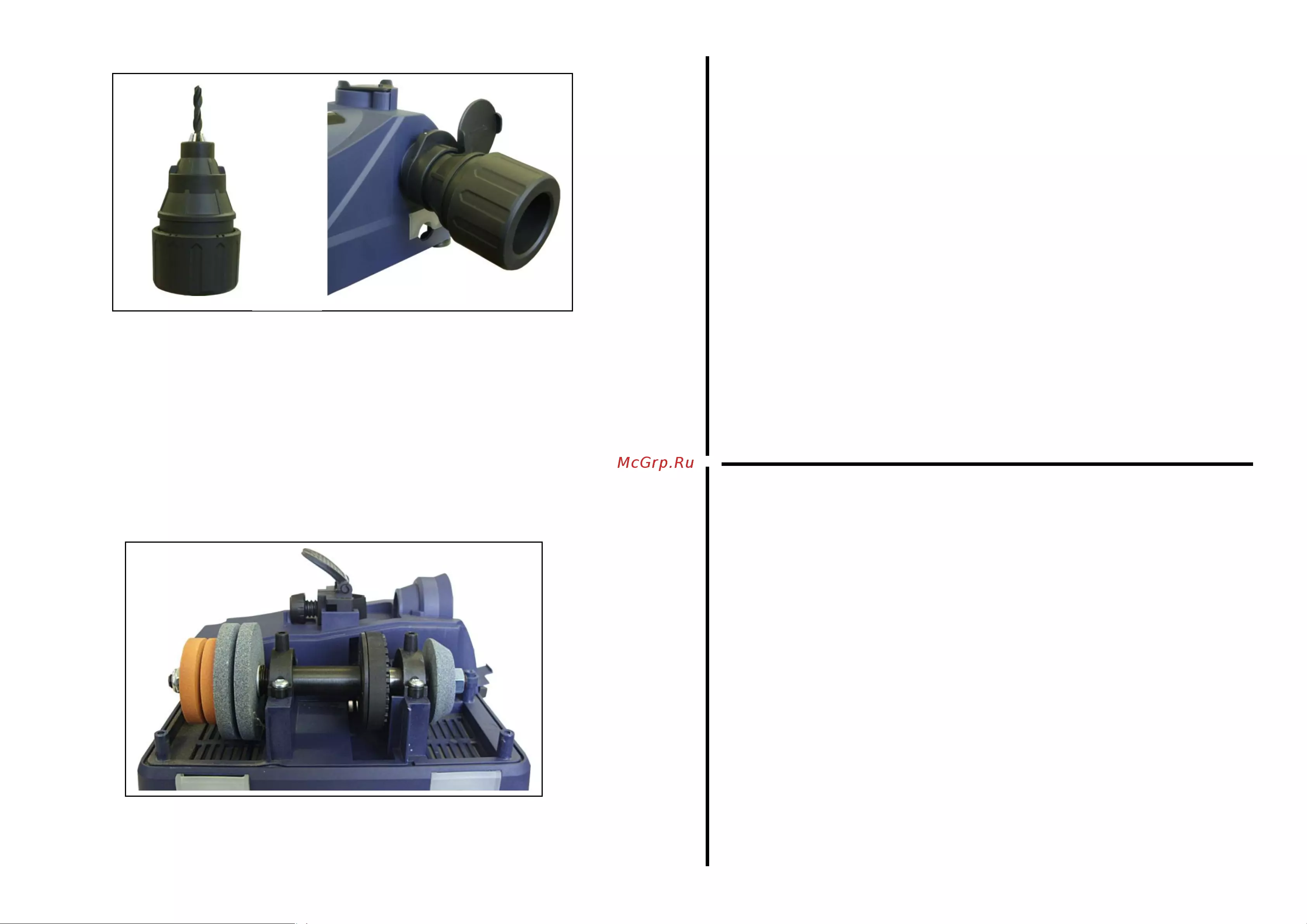

6.5.2.2. Включите машину и вставьте по направляющим патрон с зажатым и

отцентрированным сверлом в гнездо для заточки режущих кромок сверла (рис.3).

6.5.2.3. Произведите заточку сверла, проворачивая патрон в гнезде впра-

во/влево 2-3 раза (при этом патрон должен быть установлен до упора).

6.5.2.4. Извлеките патрон со сверлом из отверстия и произведите внешний осмотр за-

точенного лезвия. Если заточка произведена не по всей длине лезвия, то необходимо по-

вторно произвести центрирование и зажим сверла в патроне (с регулировкой положения

упора поз.11 винтом регулировочным поз. 4 рис. 1) и заточку сверла.

6.5.2.5. После заточки одного лезвия сверла произведите заточку второго лезвия, ус-

тановив патрон в гнездо для заточки режущих кромок сверла, повернув его на 180°.

6.5.2.6. При необходимости произведите снятии заусенцев с кромок, установив патрон

со сверлом в гнездо для снятия заусенцев поз. 8 рис. 1 (для каждой кромки отдельно).

6.5.3. При заточке сломанных или слишком затупленных сверл, необходимо предвари-

тельно произвести его грубую заточку, используя электроточило или другой инструмент.

Рис. 2
