Промет ТС 1995-004020 [2/2] Вид б

Промет ТС 1995-004020 [2/2] Вид б
Б
х 6
TC-1095
TC-1995
х 8
Вид Б
Стенка боковая левая
Стенка боковая правая
Винт М5
2
язычок
1.5
+1
Корпус
порога
В
Вид В
TC-1095
TC-1995
х 6
х 4
4
Винт М5
Перед установкой корпуса порога отогните язычки так чтобы был зазор (1.5-2.5)мм
Дно
Стенка
правая
Зацеп
Дно
5

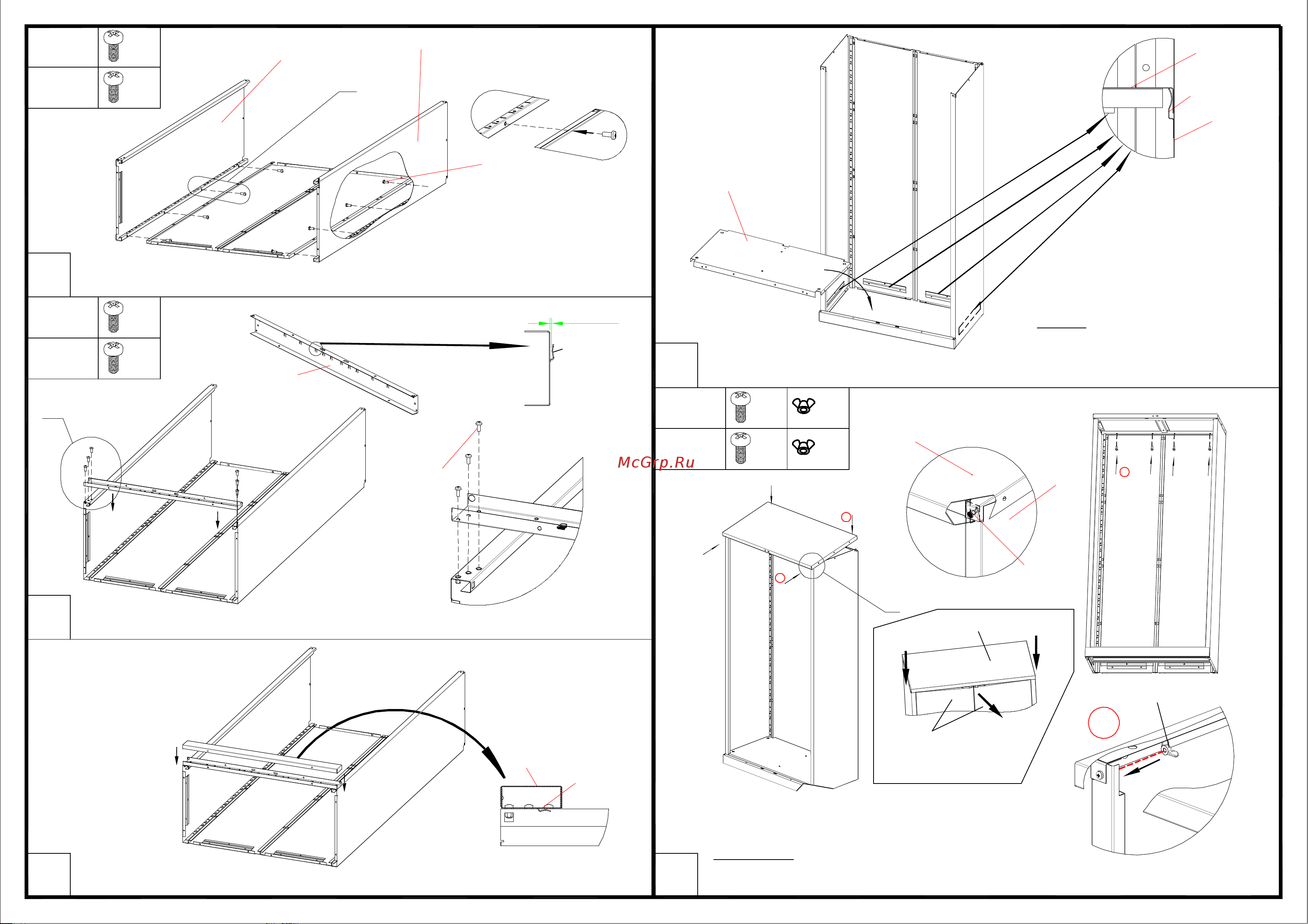

1. Установите основание так, чтобы боковые
и задний гибы попали в зацепы на боковых и
задних стенках.
2.
Важно:
Передний гиб обязательно
должен установлен в язычки на корпусе
порога, иначе возможно повреждение дна при
нагружении
корпус
порога
крышка порога
Следите чтобы крышка была установлена в правильном положении! Она должна защелкуться
3
3
Г
Вид Г
2
1
TC-1995
х 4
х 4
TC-1095
x 2
x 2
4
Боковая
стенка
Крыша
Винт
уголка
Гайка-барашек М5
6
1. Установите крышу так, чтобы винты на крыши попали в
отверстия на боковых стенках (см. Вид Г)
2. Стенки должны попасть в зазор между уголком крыши
и боковым гибом крыши
3. Примечание: Для облегчения установки крыши,
отожмите задние стенки и надавите сверху на крышу,
чтобы она плотно "села" на боковые стенки (см. Рис.6а)
задние
стенки
крыша
отжать
надавить
надавить
Рис. 6а
