Инструкция по эксплуатации Страница: 2

TERNEO k2 16А х 2 белый [2/2] Меры безопасности

ВОЗМОЖНЫЕ НЕПОЛАДКИ, ПРИЧИНЫ И

ПУТИ ИХ УСТРАНЕНИЯ

При включении терморегулятора экран и индика-

тор не светятся.

Возможная причина: отсутствует напряжение

питания.

Необходимо: убедиться в наличии напряжения

питания на клеммах 6 и 12.

На экране высвечиваются три черточки.

—

— отсутствие источника электромагнитного поля

рядом с проводом датчика.

Возможные причины:

произошел обрыв или короткое замыкание в цепи

датчика;

— датчик другого типа;

— рядом с проводом датчика присутствует источник

электромагнитного поля, который препятствует переда-

че данных.

Необходимо проверить:

— место присоединения датчика к терморегулятору,

а также отсутствие механических повреждений по всей

длине соединительного провода датчика;

Измеряемая температура не соответствует

действительной, замирание измерения темпе-

ратуры на уровне 98...105°С

Возможная причина: неверное подключение цифро-

вого датчика.

Необходимо проверить: правильность подключения

цветов проводов цифрового датчика.

Температура уставки (завод. настр. 30 )

(завод. настр. 1 )

°С

Для просмотра температуры уставки выбранного

канала нажмите на «+» или «–». Следующее нажатие на

«+» увеличит уставку, на «–» — уменьшит. Пределы регу-

лирования –9...+99 °С.

Если температура уставки будет выше температуры

датчика, включится нагреватель и загорится красный

индикатор.

Гистерезис °С

Для просмотра гистерезиса выбранного канала

удерживайте среднюю кнопку в течение 5 с. Для

изменения используйте кнопки «+» и «–». Диапазон

изменения в пределах 1–30 °С.

Гистерезис — это разница между температурой устав-

ки и температурой включения нагрузки. Меньший

гистерезис позволяет достичь более точного темпе-

ратурного режима. Больший гистерезис позволяет

уменьшить количество включений / выключений, то есть

увеличить срок эксплуатации терморегулятора.

Режимы работы охлаждение / нагрев

(завод. настр. – режим нагрев)

Для просмотра режима работы выбранного канала

удерживайте среднюю кнопку в течение 10 с. Для

изменения режима работы каналов используйте кнопки

«+» и «–».

Каждый канал терморегулятора можно настроить

индивидуально для работы с нагревательным или

охлаждающим оборудованием.

Защита от внутреннего перегрева

В случае, если температура внутри

корпуса превысит

80 °С, состоится

аварийное отключение нагрузки

обоих каналов и на экране будет

отображаться «ПРГ» (перегрев) до тех пор, пока

температура внутри корпуса не снизится до 60 °С.

— неисправность датчика к.1;

— неисправность датчика к.2;

— неисправность обоих датчиков.

Если была выбрана индикация к.1,

то при повреждении датчика к.2, к

основной индикации присоединится

мигающий нижний сегмент правого раз-

ряда экрана.

Если была выбрана индикация к.2,

то при повреждении датчика к.1, к

основной индикации присоединится

мигающий верхний сегмент правого

разряда экрана.

Меры безопасности

Чтобы не получить травму и не повредить

регулятор, внимательно прочтите и уясните для себя

эти инструкции.

Подключение терморегулятора должно производится

квалифицированным электриком.

Перед началом монтажа (демонтажа) и подключения

(отключения) терморегулятора отключите напряжение

питания, а также действуйте в соответствии с «Прави-

лами устройства электроустановок».

Не включайте терморегулятор в сеть в разобранном

виде.

Не допускать попадания жидкости или влаги на

терморегулятор.

Не подвергайте терморегулятор воздействию экстре-

мальных температур (выше +45 °С или ниже –5 °С).

Не чистите терморегулятор с использованием хими-

катов, таких как бензол и растворители.

Не храните терморегулятор и не используйте термо-

регулятор в пыльных местах.

Не пытайтесь самостоятельно разбирать и ре-

монтировать терморегулятор.

Не превышайте предельные значения тока и

мощности.

Для защиты от перенапряжений вызванных разря-

дами молний используйте грозозащитные разрядники.

Не погружайте датчик с соединительным проводом

в жидкие среды.

Не сжигайте и не выбрасывайте термо-

регулятор вместе с бытовыми отходами.

Использованный терморегулятор подлежит

утилизации в соответствии с действующим

законодательством.

Транспортировка товара осуществляется в упаковке,

обеспечивающей сохранность изделия.

Терморегулятор перевозится любым видом тран-

спортных средств (ж/д, авто-, морским, авиа-

транспортом).

Дата изготовления указана на обратной стороне

терморегулятора.

Если у вас появятся какие-то вопросы, или вам что-то

не понятно, позвоните в Сервисный Центр по телефону,

указанному ниже.

термо-

Производитель: ООО "ДС Электроникс"

Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1–3

Телефон: +38 (044) 485-15-01

Импортер в Россию: ООО "ТЕЗУРА"

Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 009

Телефон: +7 (499) 403-34-90

e-mail: support@terneo.ru www.terneo.ru

Эксплуатация

Выбор канала

Выбор канала для отображения на экране терморе-

гулятора осуществляется кратковременным нажатием

средней кнопки. Черточка в крайнем правом разряде

будет указывать на выбранный канал.

нагрев

1 0 2 °С

-12 °С

1 1 9 °С

1 2 5 °С

охлаждение

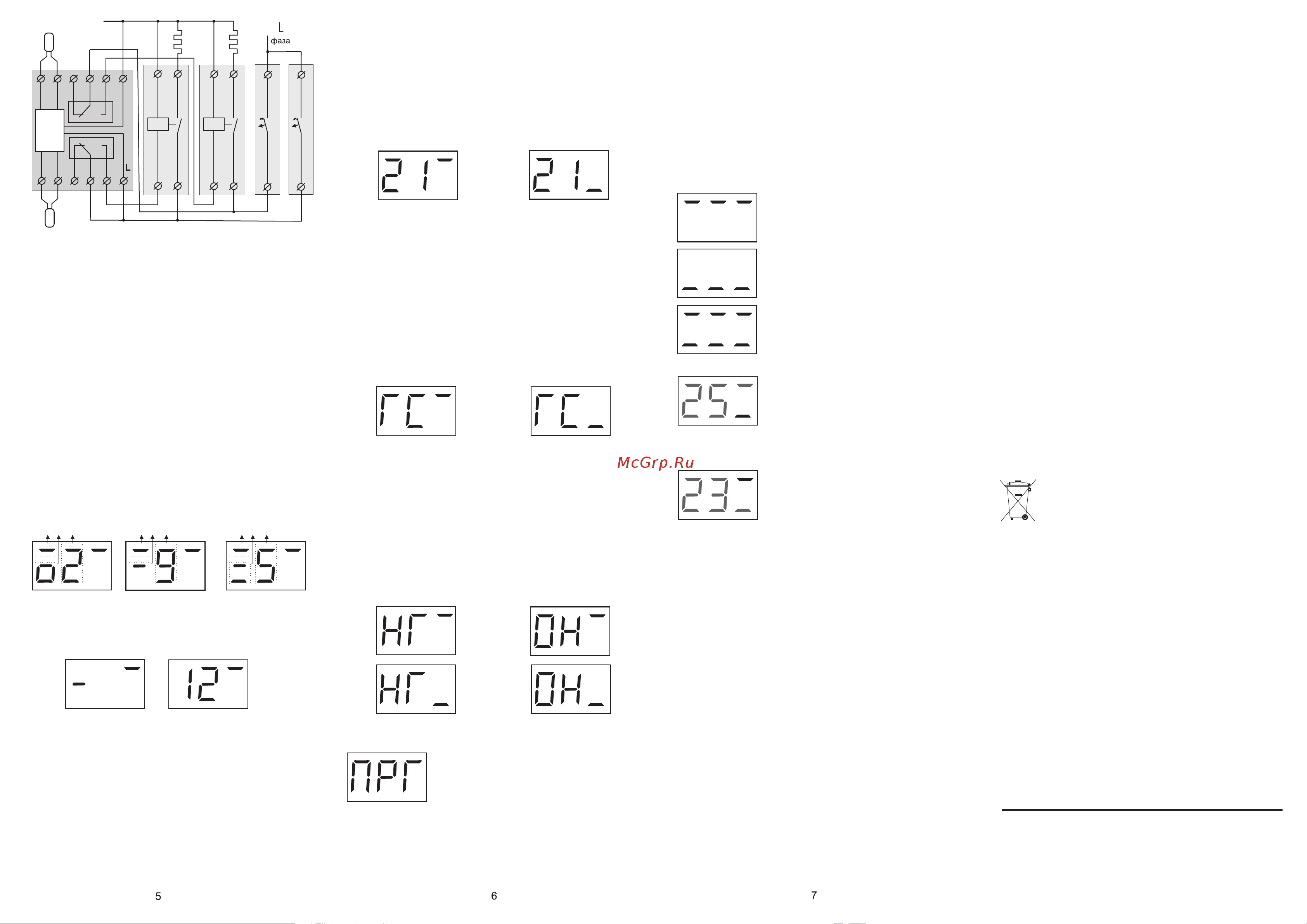

Схема 4. Использование контактора для

увеличения коммутируемой мощности канала

А2

А1

АВ АВ

канал

№ 2

7 8 9 10 11 12

Схема

питания

управления

1 2 3 4 5 6

°С

датчик

А2

А1

°С

датчик

канал

№ 1

ноль

канал

№ 1

канал

№ 2

к.1 к.2

к.1

к.2

v190711

датчика.

Необходимо, чтобы терморегулятор коммутировал

ток не более 2/3 максимального тока, указанного в

паспорте. Если ток превышает это значение, то

необходимо нагрузку подключить через контактор

(магнитный пускатель, силовое реле), который рас-

считан на данный ток (схема 4).

Сечение проводки, к которой подключается термо-

регулятор, должна быть для меди не менее 2 × 1,0 мм .

Отображение температуры при выходе

за диапазон -9...+99.

Из-за физического ограничения в разрядности экра-

на отображение температур будет производится

следующим образом:

Измеряемая температура выше 99 (на примере

канала№1)

При измерении температуры ниже -9, отображение

температуры будет чередоваться знаком минус в

старшем разряде.
