Сборка:
1) Вам может понадобиться помощник, так как в конструкция пресса содержит тяжелые детали.
Рис. 1
Рис. 2
Рис. 3
2) Поставьте стойки рамы (10, 11) на стабильную, плоскую и ровную поверхность. Выровняйте от-
верстия на верхней балке (6) с отвер стиями в верхней части стоек (10, 11). Зафиксируйте кон-
струкцию с помощью болтов (7), шайб (8) и гаек (9). Рис. 1.
3) Поставьте стойки рамы вертикально. Установите
основные опоры (27) под стойками рамы, затем
установите нижнюю поперечину рамы (26) между
ними. Зафиксируйте конструкцию с помощью бол-
тов (23), шайб (24) и гаек (25). Соедините основные
опоры и стойки рамы поперечинами(28). Зафикси-
руйте конструкцию с помощью болтов (17), шайб
(18) и гаек (19). Рис. 2.
4) Установите о порную плиту (12). Затем п рикре-
пите гидроцилиндр (2) исполь зуя большую гайку
(13). Зафиксируйте Станину пресса (15) с помощью
опорных штифтов (16). После этого установите ло-
жемент (14) на пресс.
№ Наименование Кол.
1 Манометр
1
2 Гидроцилиндр
1
3 Стопорное кольцо
1
4 Малая гайка
1
5 Насадка штока
1
6 Верхняя балка
1
7 Болт
8
8 Шайба
8
9 Гайка
8
10 Левая стойка рамы
1
11 Правая стойка рамы
1
12 Опорная плита
1
13 Большая гайка
1
14 Ложемент
2
15 Станина пресса
1
16 Опорный штифт
2
17 Болт
9
18 Шайба
13
19 Гайка
9
20 Болт
4
21 Шайба
4
22 Гайка
4
23 Болт
8
24 Шайба
11
25 Гайка
11
26
Нижняя поперечина
рамы
2
27 Основные опоры
2
28 Поперечина
4
29 Кожух насоса
1
30 Болт
2
31 Насос
1
32 Болт
3
33 Гайка
3
34 Соединительная тяга
1
35 Муфта
1
36 Пружина
1
37 Болт
1
38
Соединительный
болт
1
39 Педаль
1
40 Гайка
1
41
Уплотнительное
кольцо
1
42 Болт
2
43 Шайба
2

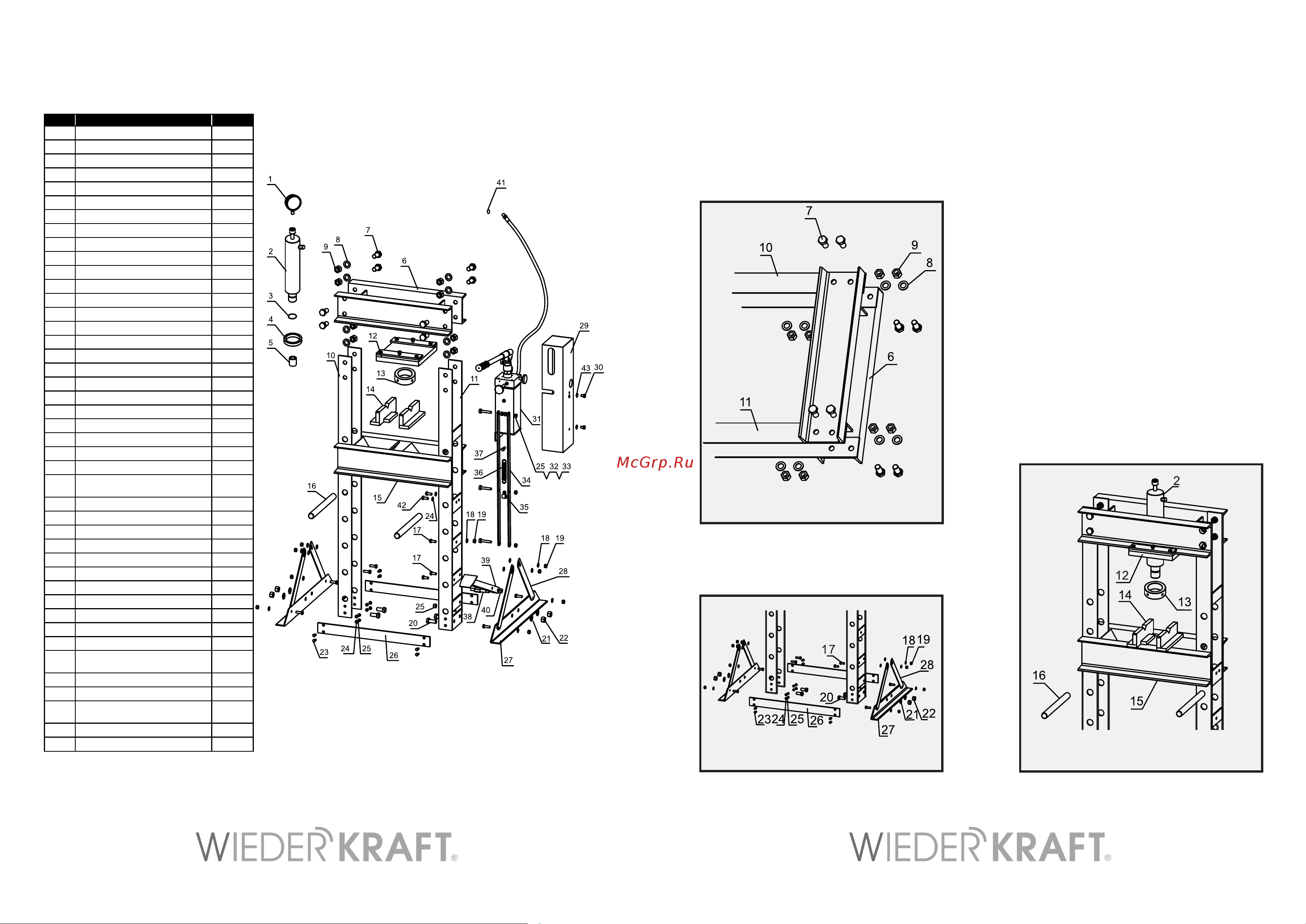

Схема сборки:
