Инструкция по установке и эксплуатации
ВАРОЧНЫЕ ПОВЕРХНОСТИ
8

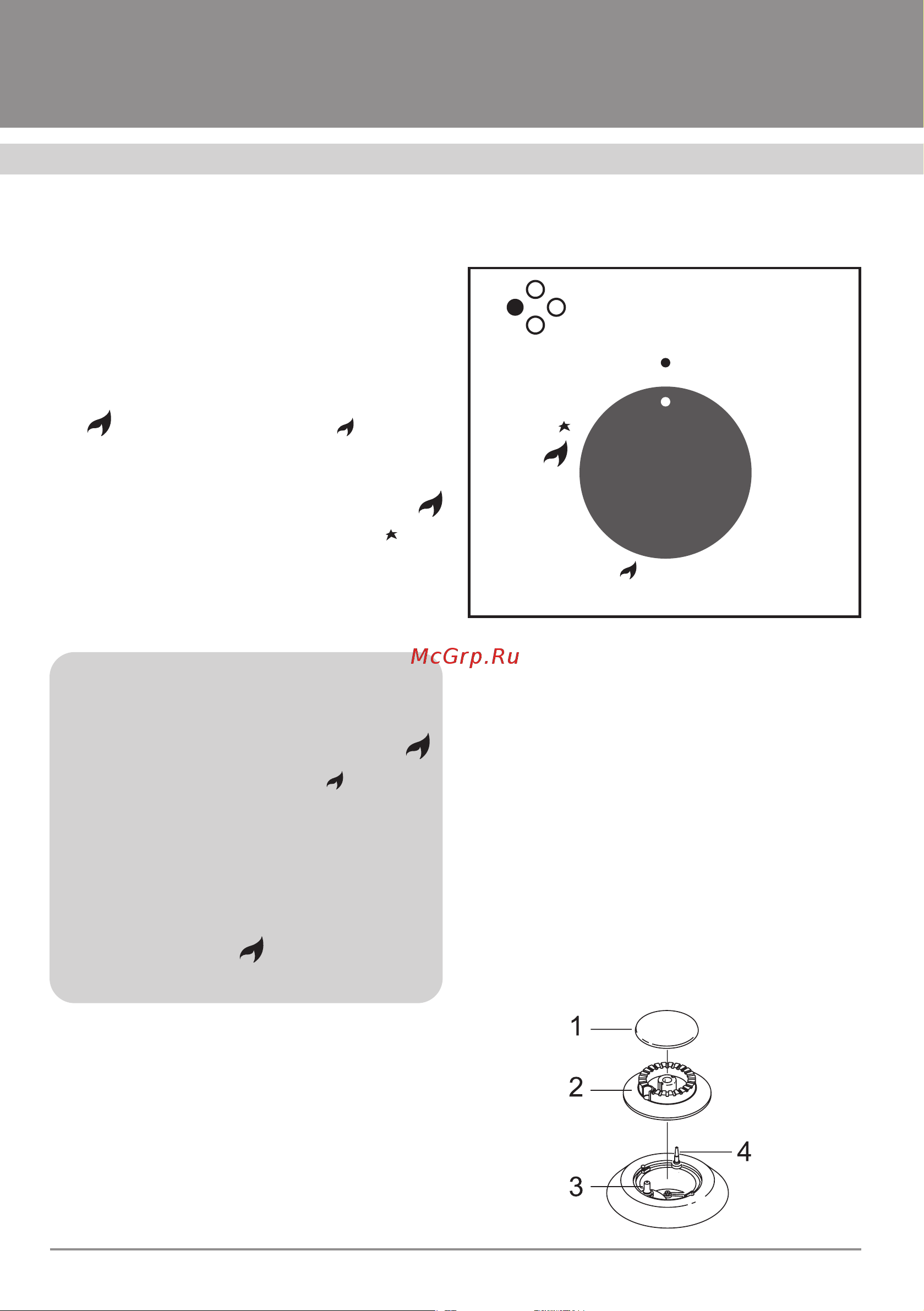

Поток газа к конфоркам (мощность
конфорок) регулируется ручками управ-
ления газовыми конфорками (рис. 2), ко-
торые, в свою очередь, управляют кра-
нами.
Символы пламени «Максимальное пла-
мя» , «Минимальное пламя» и символ
«Выключено»
нанесены на варочной
панели возле ручек управления. Рядом
с символом «Максимальное пламя»
нанесен символ «искры розжига» , что
свидетельствует об оборудовании моде-
лей автоматической системой электро-
розжига.
Внимание! Все рабочие положе-
ния ручки управления должны вы-
бираться в интервале между сим-
волами «Максимальное пламя»
и «Минимальное пламя»
. Между
этими положениями осуществля-
ется плавная регулировка непре-
рывной, устойчивой подачи газа к
конфоркам. Ни в коем случае не вы-
бирайте рабочее положение в ин-
тервале между символами «Макси-
мальное пламя»
и «Выключено»
.
С целью удобства контроля величины
пламени конфорки, зажигайте газ до
того, как ставить на решетку емкость для
приготовления пищи.
На рассматриваемой в данной ин-
струкции модели установлены газо-
вые конфорки с электророзжигом и
системой защиты от утечки газа (газ-
контроль). Общий вид разобранной
на составные части газовой конфор-
ки представлен на рис. 3. В ее составе
можно выделить следующие элементы:
1. Колпачок конфорки.
2. Рассекатель пламени.
3. Свеча розжига.
4. Термоэлемент «газ-контроля».
Рассмотрим особенности зажигания
газа в конфорках в том и другом случаях.
Рис. 3
УПРАВЛЕНИЕ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТЬЮ
Рис. 2
