Машина шлифовальная эксцентриковая ES-270-125, артикул 3 05 03 004
Машина шлифовальная эксцентриковая ES-270-125, артикул 3 05 03 004
Приложение Б, информационное, справочное

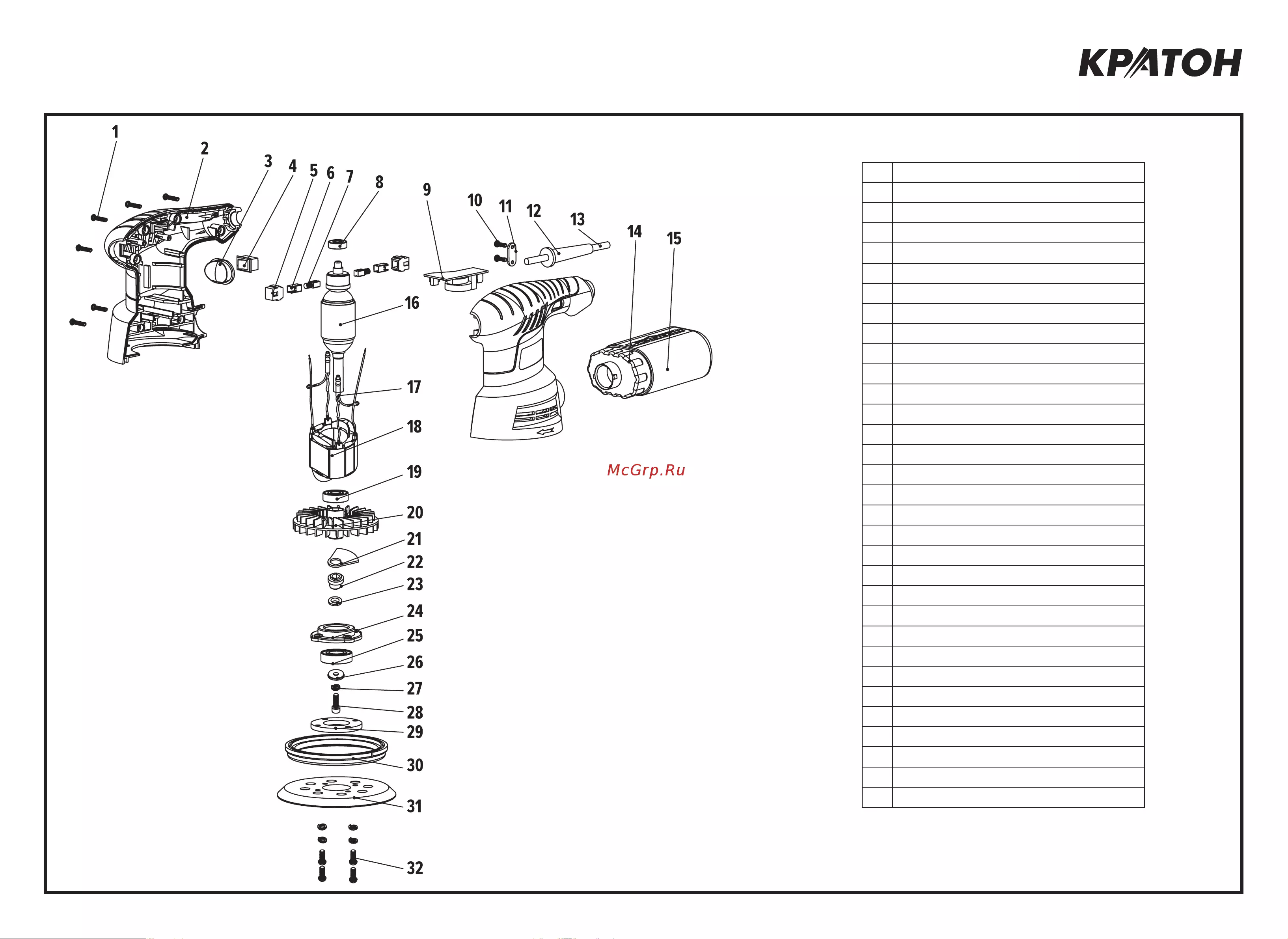

Машина шлифовальная эксцентриковая ES-270-125. Схема сборки, лист 1 - листов 1
1 Винт
2 К
орпус (из двух частей)
3 К
олпачок
4 Выключатель
5 Щетк
одержатель
6 Втулка щетк
одержателя
7 Щетка угольная
8 Подшипник 607
9 Р
егулятор электронный
10 Винт
11 Прижим
12 Муфта
13 К
абель электропитания
14 Патрубок
15 Мешок пылесборный
16 Р
отор в сборе
17 Клемма
18 Статор в сборе
19 Подшипник 6000
20 Крыльчатка
21 Пластина дебалансирная
22 Втулка
23 Шайба
24 К
орпус подшипника
25 Подшипник 6002
26 Шайба 5
27 Шайба пружинная 5
28 Винт М5 × 16
29 Ф
ланец
30 Обод
31 Подошва
32 Винт М5 × 18
