1.6 Общий вид насоса представлен на рис.1

2. Установка и подключение насоса

Внимание! Монтаж и ввод в эксплуатацию должен осуществлять-

ся квалифицированным персоналом.

2.1 Требования к монтажу и установке насоса:

- установить насос на ровной, твёрдой поверхности, как можно ближе

к месту забора воды;

- для уменьшения вибрации рекомендуется закрепить насос (болта-

ми, саморезами), используя 4-е крепёжных отверстия (рис.1 поз.8) в лап-

ках опоры;

- насос должен быть смонтирован в легкодоступном месте, с доста-

точным пространством вокруг него для обеспечения вентиляции двига-

теля, осмотра и техобслуживания;

- устанавливать насос следует так, чтобы ротор располагался строго

по горизонтали. Любое другое положение значительно снизит его про-

изводительность (до 30%) и приведёт к сокращению срока службы;

- всасывающую трубу (шланг) присоединить к входному патрубку и

погрузить в воду, как указано на рис.2;

Внимание! Необходима хорошая герметизация соединений – даже

небольшой подсос воздуха значительно снижает технические по-

казатели насоса (производительность, высоту подъёма и всасы-

вания).

1 – насосная часть

2 – заливное отверстие

3 – блок запуска двигателя

4 – входное отверстие

5 - выходное отверстие

6 – двигатель

7 - кабель питания с вилкой

8 - крепёжные отверстия

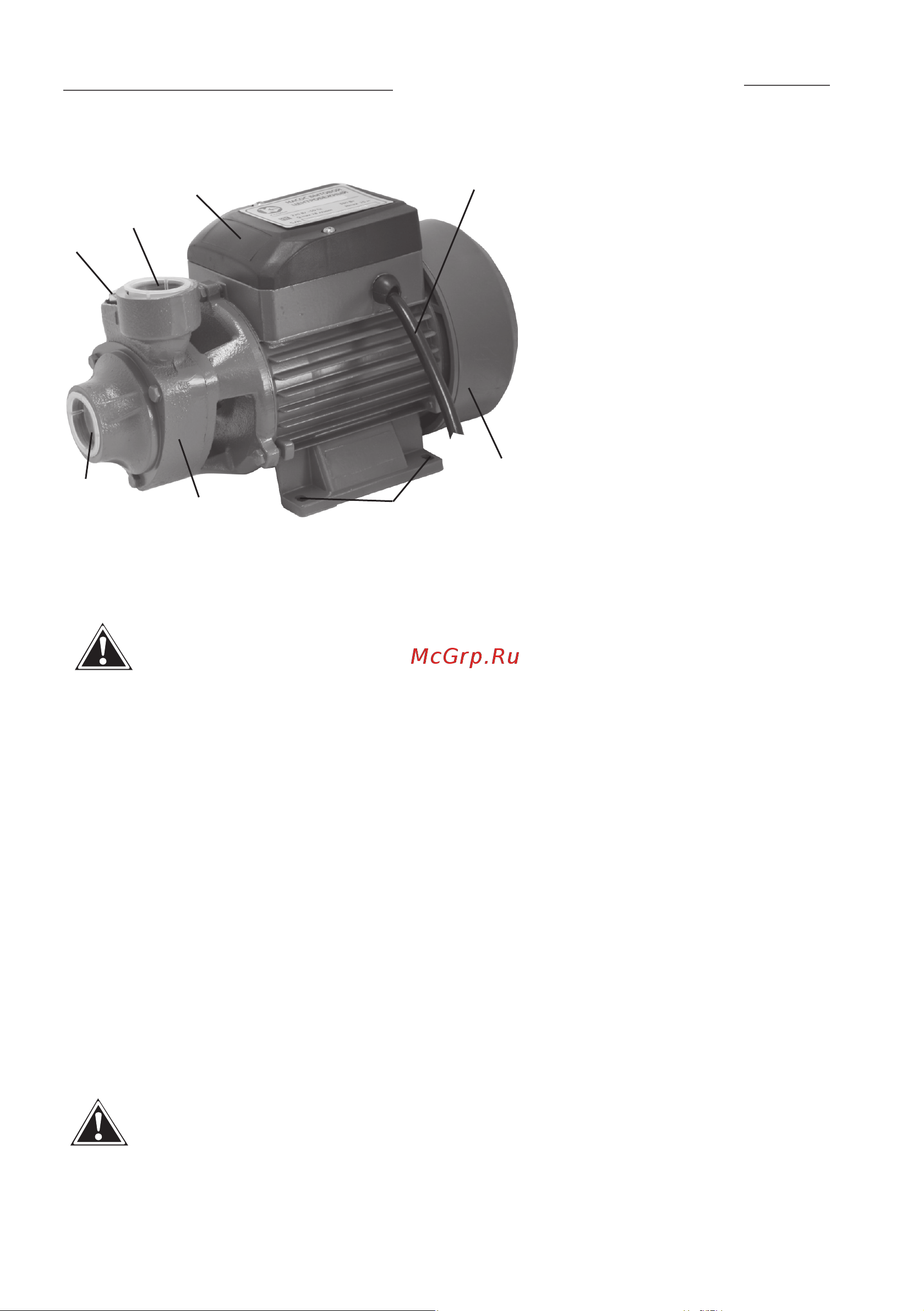

рис. 1
