Aquamotor AR WQV 250 [5/9] Указания по технике безопасности

Содержание

• Внимание монтажные и пусковые работы должны проводиться только ква лифицированными специалистами в случае несоблюдения данного требова ния теряют силу любые гарантийные обязательства фирмы и кроме того воз никает опасность травматизма персонала и повреждения оборудования 2
• Расшифровка названия модели 3
• С си 3
• I внимание 4
• Насосы ан wqv конструктивно состоят из электрического двигателя кабеля питания водозаборной части патрубка для подсоединения шланга поплавкового выключателя 4
• Сводная таблица характеристик 4
• Условия эксплуатации 4
• Внимание 5
• Указания по технике безопасности 5
• I внимание 6
• V внимание 6
• В случае частого перемещения насоса в ходе работы после каждого использования его следует тщательно промыть чистой водой все волокнистые частицы которые могут накапливаться внутри корпуса насоса необходимо удалять с помощью струи воды каждые три месяца нужно очищать основание места установки приямка от грязи 6
• Внимание 6
• Все другие операции по обслуживанию насоса могут быть произведены только в специализированном сервисном центре 6
• Правила хранения 6
• При длительном бездействии насоса а так же в зимний период хранить насос необходимо в су хом отапливаемом помещении предварительно слив из него всю воду срок службы изделия установленный производителем 5 лет 6
• Рекомендуем периодически не реже одного раза в месяц чистить всасывающую часть насоса и обязательно удалять присутствующие там инородные частицы чистой водой удалять налет на поплавковом выключателе для этого необходимо демонтировать основание насоса и вытащить впускную платформу из кожуха насоса очистить рабочее колесо струей холодной воды сборку насоса произвести в обратном порядке 6
• Техническое обслуживание 6
• Возможные неисправности и способы их устранения 7
• Гарантийное обслуживание включает в себя бесплатный ремонт или замену оборудования сро ки ремонта и замены устанавливаются в соответствии с законом о защите прав потребителей в действующей редакции 8
• Гарантийные обязательства не распространяются 8
• Срок гарантии на насосы составляет 12 месяцев со дня продажи при условии эксплуатации в со ответствии с настоящим руководством по монтажу и эксплуатации 8
• Условия гарантии 8
• Адрес продавца______________________________________________ 9
• Гарантийный талон 9
• Дата продажи_______________________________________________ 9
• Место печати 9
• Продавец организация _______________________________________________ 9
• Серийный номер_____________________________________________ 9
• Телефон продавца____________________________________________ 9
• Фекальный насос ____________________________________________ 9

Похожие устройства

• Aquamotor AR WQV 450 Инструкция по эксплуатации
• Aquamotor AR WQV 1100C Инструкция по эксплуатации
• Aquamotor AR WQV 1500C Инструкция по эксплуатации
• Lloyd BIH 520 MW Инструкция по эксплуатации
• Lloyd BIH 520 MX Инструкция по эксплуатации
• Lloyd DTS 630 MB Инструкция по эксплуатации
• Lloyd DTS 630 MW Инструкция по эксплуатации
• Lloyd DTS 630 MX Инструкция по эксплуатации
• Lloyd TSR 630 MB Инструкция по эксплуатации
• Lloyd TSR 630 MIV Инструкция по эксплуатации
• Lloyd TSR 630 MW Инструкция по эксплуатации
• Lloyd TSR 630 MX Инструкция по эксплуатации
• Lloyd VDG 630 SB Инструкция по эксплуатации
• Lloyd VDG 641 SB Инструкция по эксплуатации
• Lloyd VDM 520 MB Инструкция по эксплуатации
• Lloyd VDM 520 MW Инструкция по эксплуатации
• Lloyd VDM 620 MB Инструкция по эксплуатации
• Lloyd VDM 620 MW Инструкция по эксплуатации
• Lloyd VMG 630 MB Инструкция по эксплуатации
• Lloyd VMG 630 MW Инструкция по эксплуатации

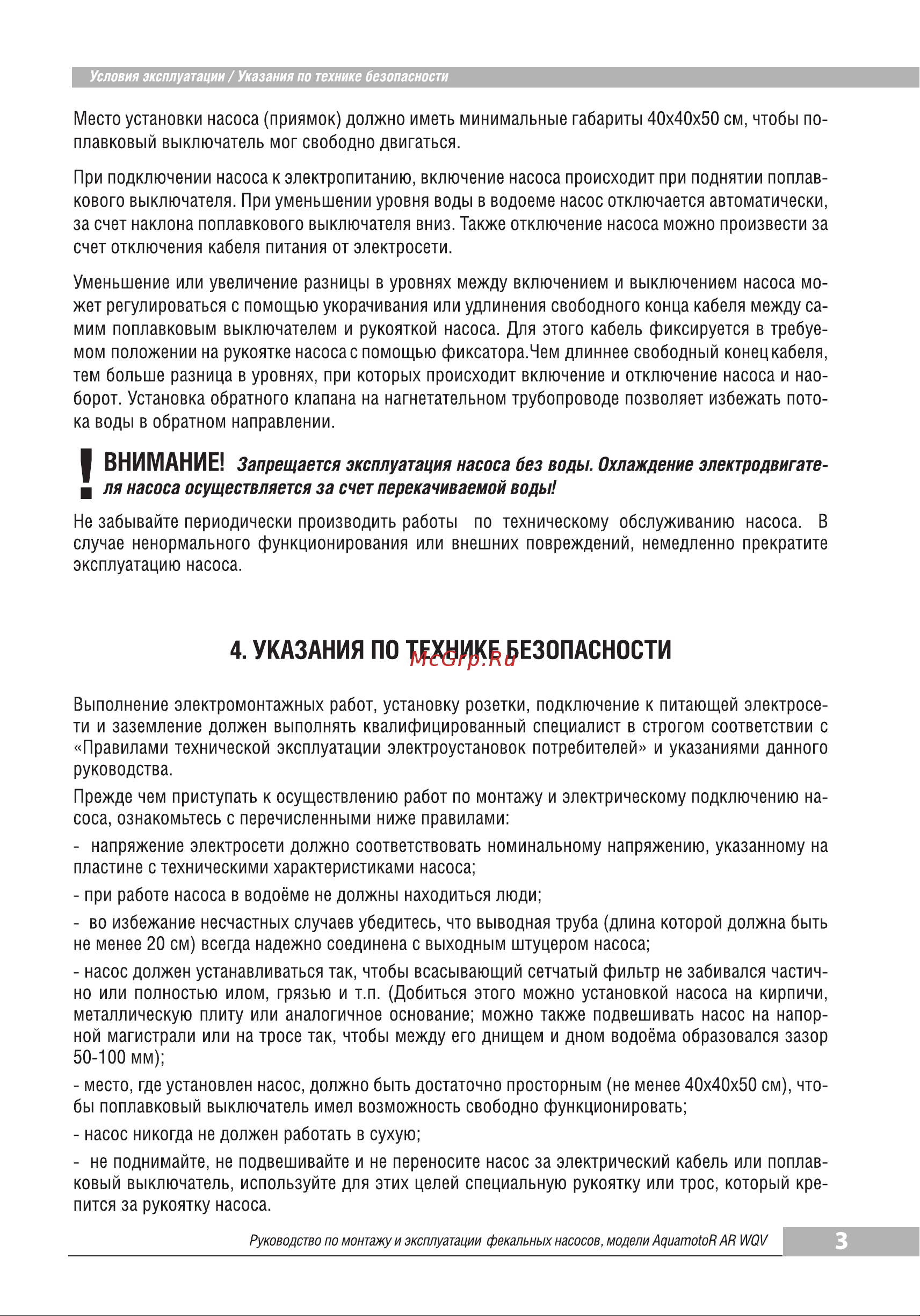

Условия эксплуатации Указания по технике безопасности Место установки насоса приямок должно иметь минимальные габариты 40x40x50 см чтобы по плавковый выключатель мог свободно двигаться При подключении насоса к электропитанию включение насоса происходит при поднятии поплав кового выключателя При уменьшении уровня воды в водоеме насос отключается автоматически за счет наклона поплавкового выключателя вниз Также отключение насоса можно произвести за счет отключения кабеля питания от электросети Уменьшение или увеличение разницы в уровнях между включением и выключением насоса мо жет регулироваться с помощью укорачивания или удлинения свободного конца кабеля между са мим поплавковым выключателем и рукояткой насоса Для этого кабель фиксируется в требуе мом положении на рукоятке насоса с помощью фиксатора Чем длиннее свободный конецкабеля тем больше разница в уровнях при которых происходит включение и отключение насоса и нао борот Установка обратного клапана на нагнетательном трубопроводе позволяет избежать пото ка воды в обратном направлении ВНИМАНИЕ а Запрещается эксплуатация насоса без воды Охлаждение электродвигателя насоса осуществляется за счет перекачиваемой воды Не забывайте периодически производить работы по техническому обслуживанию насоса В случае ненормального функционирования или внешних повреждений немедленно прекратите эксплуатацию насоса 4 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Выполнение электромонтажных работ установку розетки подключение к питающей электросе ти и заземление должен выполнять квалифицированный специалист в строгом соответствии с Правилами технической эксплуатации электроустановок потребителей и указаниями данного руководства Прежде чем приступать к осуществлению работ по монтажу и электрическому подключению на соса ознакомьтесь с перечисленными ниже правилами напряжение электросети должно соответствовать номинальному напряжению указанному на пластине с техническими характеристиками насоса при работе насоса в водоёме не должны находиться люди во избежание несчастных случаев убедитесь что выводная труба длина которой должна быть не менее 20 см всегда надежно соединена с выходным штуцером насоса насос должен устанавливаться так чтобы всасывающий сетчатый фильтр не забивался частич но или полностью илом грязью и т п Добиться этого можно установкой насоса на кирпичи металлическую плиту или аналогичное основание можно также подвешивать насос на напор ной магистрали или на тросе так чтобы между его днищем и дном водоёма образовался зазор 50 100 мм место где установлен насос должно быть достаточно просторным не менее 40x40x50 см что бы поплавковый выключатель имел возможность свободно функционировать насос никогда не должен работать в сухую не поднимайте не подвешивайте и не переносите насос за электрический кабель или поплав ковый выключатель используйте для этих целей специальную рукоятку или трос который кре пится за рукоятку насоса Руководство по монтажу и эксплуатации фекальных насосов модели АдиатоТоР ARWOV 3
