Lloyd BIH 520 MX [5/10] Инструкция по монтажу вытяжки

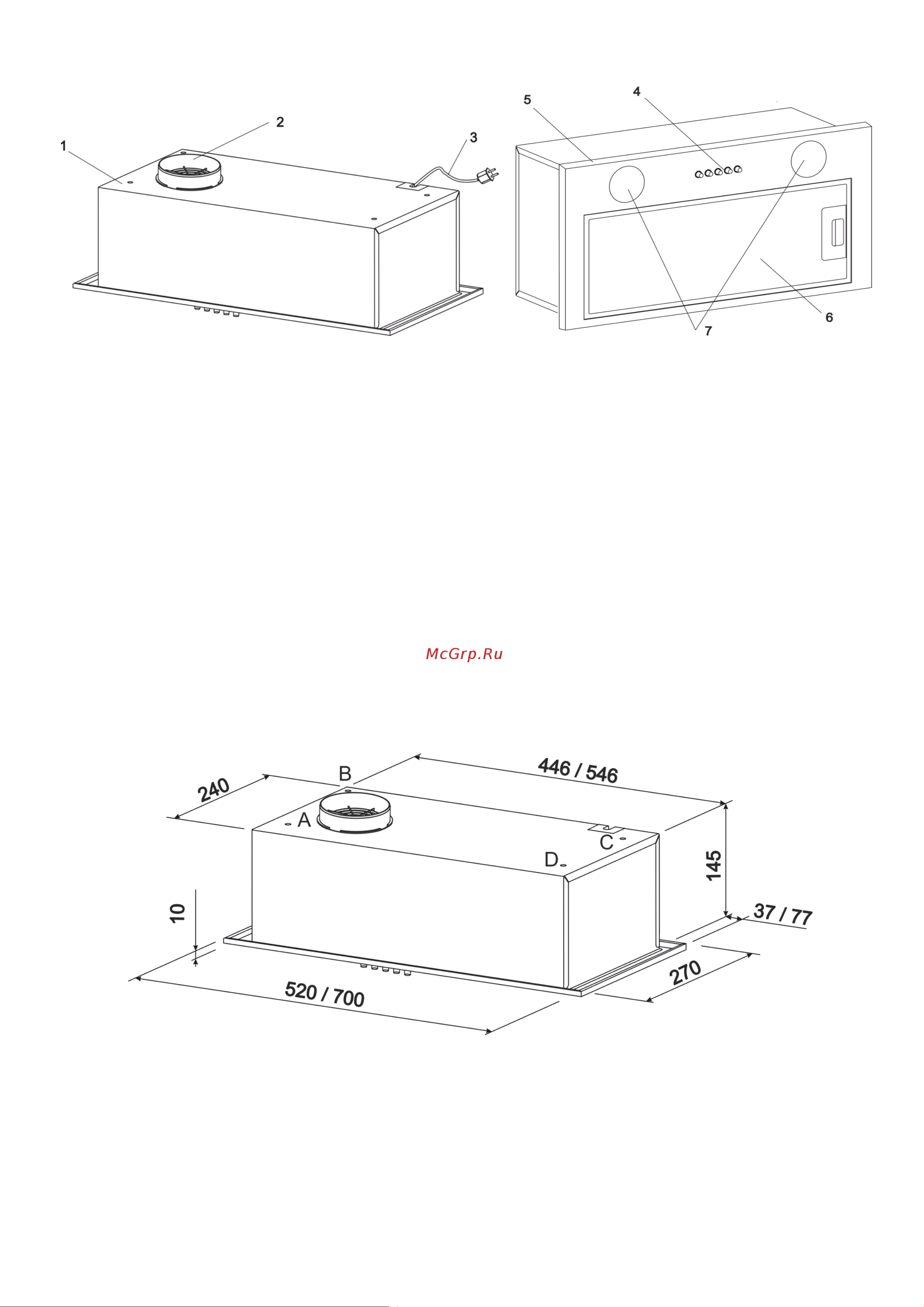

5.4 Вытяжка состоит из следующих составных частей (рис.3 / рис.3.1):

Рис.3

1 – корпус

2 – переходник патрубка (Ø120)

3 – шнур электросети с заземлением

4 – переключатель режимов работы вытяжки (механический)

5 – декоративная панель

6 – фильтр алюминиевый жироулавливающий (5-ти шаровой)

7 – лампы освещения

6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Выберите режим работы и место для установления вытяжки.

6.2 Выньте вытяжку из упаковочной коробки.

6.3 Подключите вытяжку к электросети и проверьте все ее функции.

Напоминаем, что высота установки вытяжки над электроплитами должна быть не

меньше 650 мм, а над газовыми - не меньше 750 мм (рис.1).

6.4 По заранее изготовленному бумажному шаблону разметьте и вырежьте прямоугольное

отверстие в нижней части навесного шкафа согласно габаритам (рис.4) встроенной части

вытяжки.

Рис. 4

6.5 Крепить вытяжку к шкафчику рекомендуется по схеме на рис.4 (отверстия ABCD)

четырьмя саморезами 4,8х13 DIN968 (рис. 4.1, саморезы в комплект поставки не входят).
