Lloyd TSR 630 MB [4/10] Описание вытяжки

4.2 Во избежание поражения электротоком вытяжка должна включаться в розетку с

заземлением.

4.3 Вытяжка должна быть подключена к отдельной вентиляционной шахте. Недопустимо

подключение других устройств к этой же шахте.

4.4 При использовании вытяжки одновременно с другими обогревающими устройствами

(газовые, масляные, печи и т. п.), кроме электрических, необходимо обеспечить помещение, в

котором установлена вытяжка, дополнительным притоком свежего воздуха (например, открыть

форточку).

4.5 При монтаже вытяжки на необходимой установочной высоте Н над плитой (рис.1) для

отвода воздуха в вентиляционный канал используйте воздуховод Ø150 - Ø120 мм. Меньший

диаметр создаст дополнительное сопротивление воздуху, что приведет к увеличению шума и

вибрации, а также к перегреву двигателя.

4.6 Обеспечивайте своевременную очистку многоразовых алюминиевых

жироулавливающих фильтров, иначе снизится эффективность работы вытяжки и возникнет

угроза пожара из-за накопления в них жира и пыли.

4.7 При воспламенении нельзя включать вытяжку для уменьшения задымления до полной

локализации огня.

4.8 В случае возгорания под вытяжкой закройте пламя плотной тканью, отключите вытяжку

от электросети, не используйте воду для тушения огня в местах нахождения электроприборов.

4.9 Оберегайте шнур подключения к электросети от механических и термических

повреждений.

5. ОПИСАНИЕ ВЫТЯЖКИ

5.1 Вытяжка вентиляционная кухонная TSR 630 является воздухоочистительным

устройством вытяжного типа с вентилятором (турбиной) и оснащена жироулавливающим

алюминиевым фильтром. Изделие изготовляется в одномоторном выполнении шириной 600 мм

из листовой углеродной стали со следующим декоративно защитным покрытием порошковыми

красками. Вытяжка относится к типу телескопических вытяжек и встраивается в мебельный

гарнитур кухни на стене над плитой.

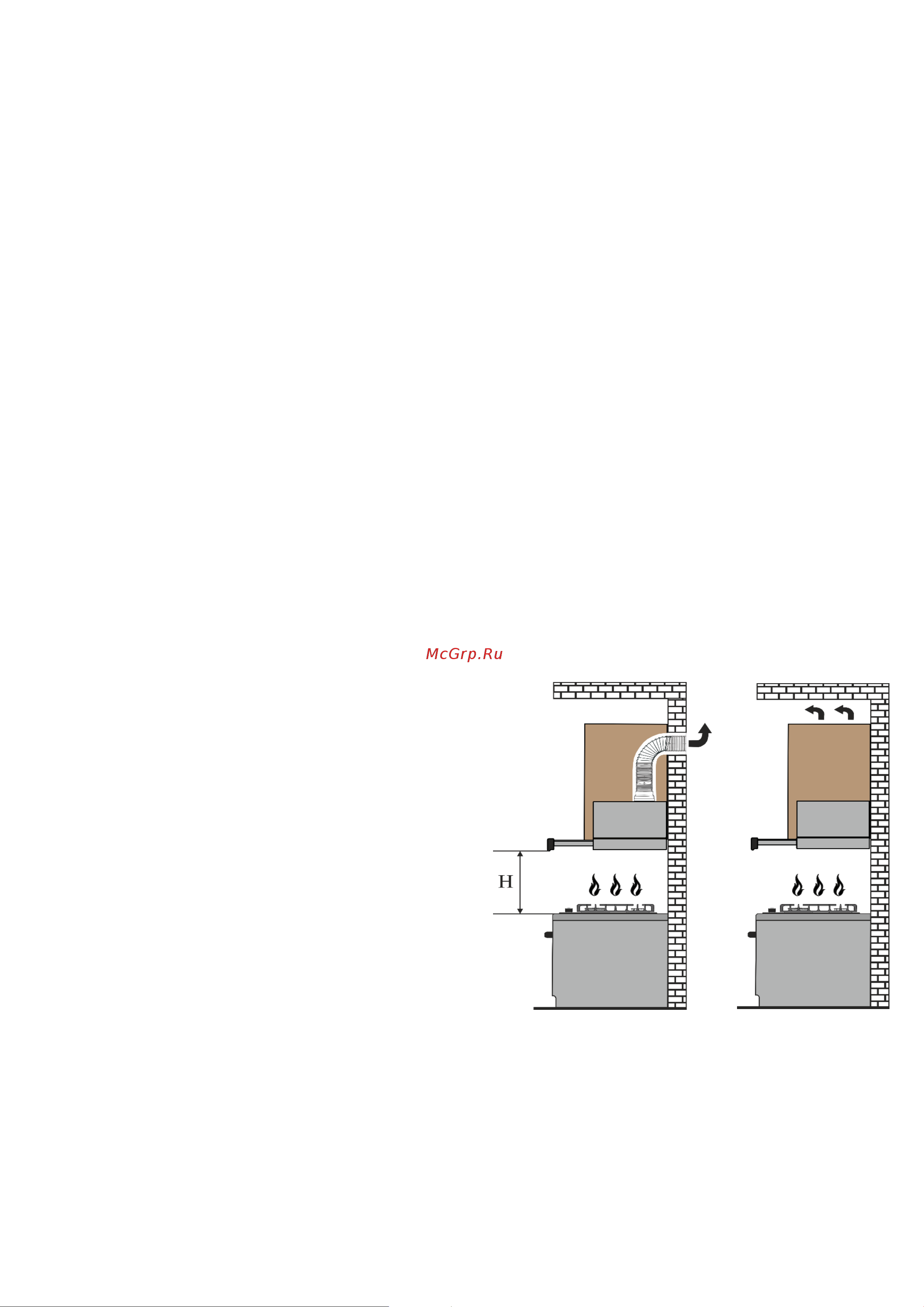

5.2 В зависимости от схемы установки вытяжка

работает в двух вариантах (см. п.1.5):

 в режиме отвода воздуха в дымоход кухни

(рис.1);

 в режиме рециркуляции (замкнутый

кругооборот воздуха в кухне)

(рис.2).

Расстояние Н:

- для электроплит 65 – 75 см

- для газовых плит 75 – 85 см

Необходимо учитывать, что при включенной вытяжке в закрытом помещении автоматически

снижается давление, необходимо выровнять за счет притока свежего воздуха. Этого можно

достичь путем открытия дверей, окон или оборудованиям специальной приточной вентиляции.

Рис. 1

Рис. 2
