Lloyd VDG 641 SB [8/10] Рис

8.8 Угольные фильтры (покупаются отдельно), используемые

при режиме рециркуляции, необходимо менять каждые 3 – 6

месяцев в зависимости от эксплуатации вытяжки. Фильтры

устанавливаются на Т-образном штыре крышки

турбовентилятора путём осевого нажатия и поворота по часовой

стрелке.

8.9 На вытяжке установлены LED лампы подсветки рабочей

зоны плиты. Перед началом замены ламп освещения

необходимо отключить вытяжку от электросети, дать

возможность остынуть лампам.

Для замены лампы необходимо снять фильтры, нажать на

лампу с середины вытяжки, чтобы она вышла из корпуса. Вынуть

лампу и отсоединить провод от элемента питания (рис.8).

Вместо нее необходимо установить новую с теми же

характеристиками и установить фильтр.

Рис.8

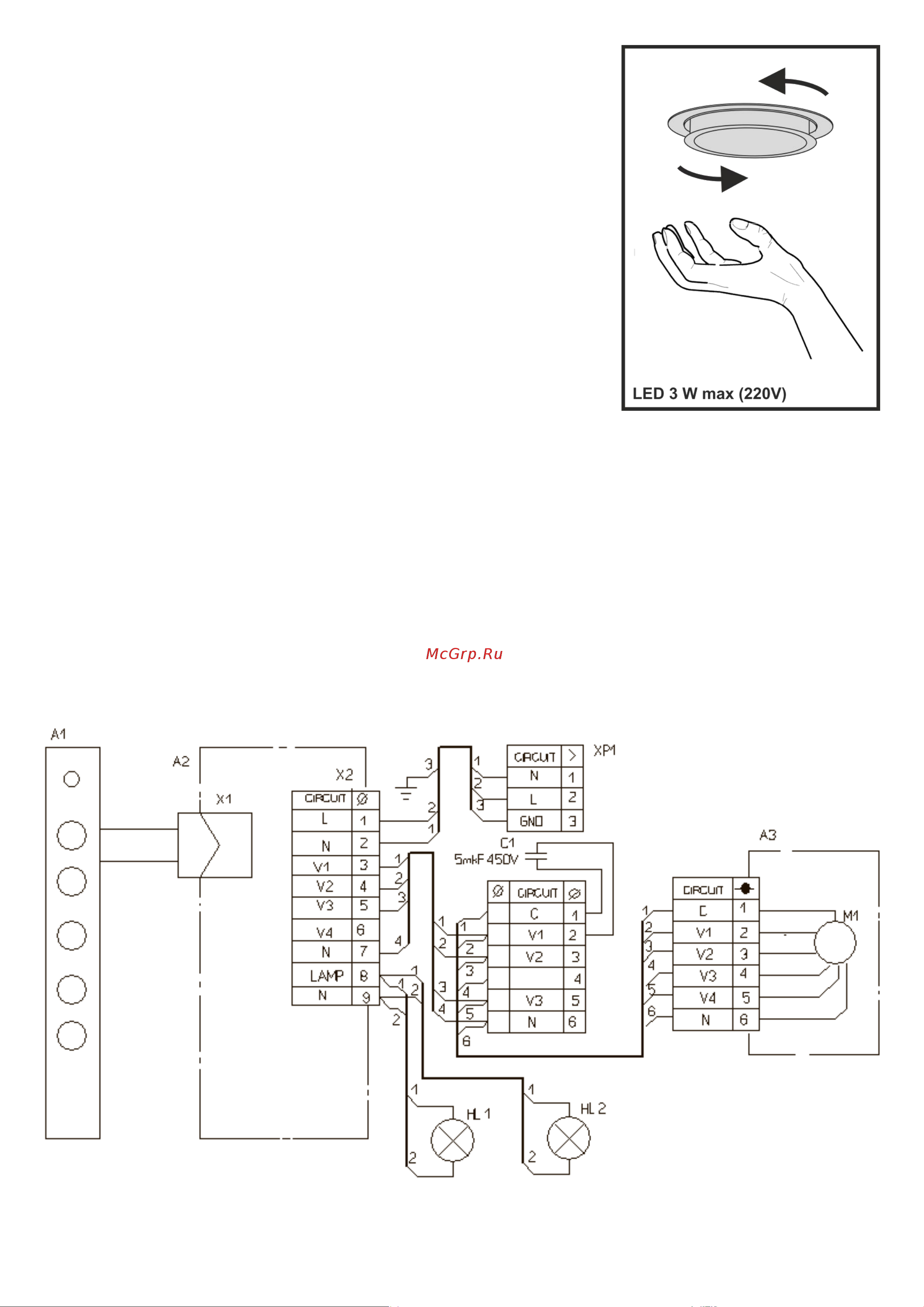

Принципиальная электросхема вытяжки VDG 641

Рис.9
