Lloyd VMG 630 MW [5/10] Инструкция по монтажу вытяжки

Необходимо учитывать, что при включенной вытяжке в закрытом помещении автоматически

снижается давление, необходимо выровнять за счет притока свежего воздуха. Этого можно

достичь путем открытия дверей, окон или оборудованиям специальной приточной вентиляции.

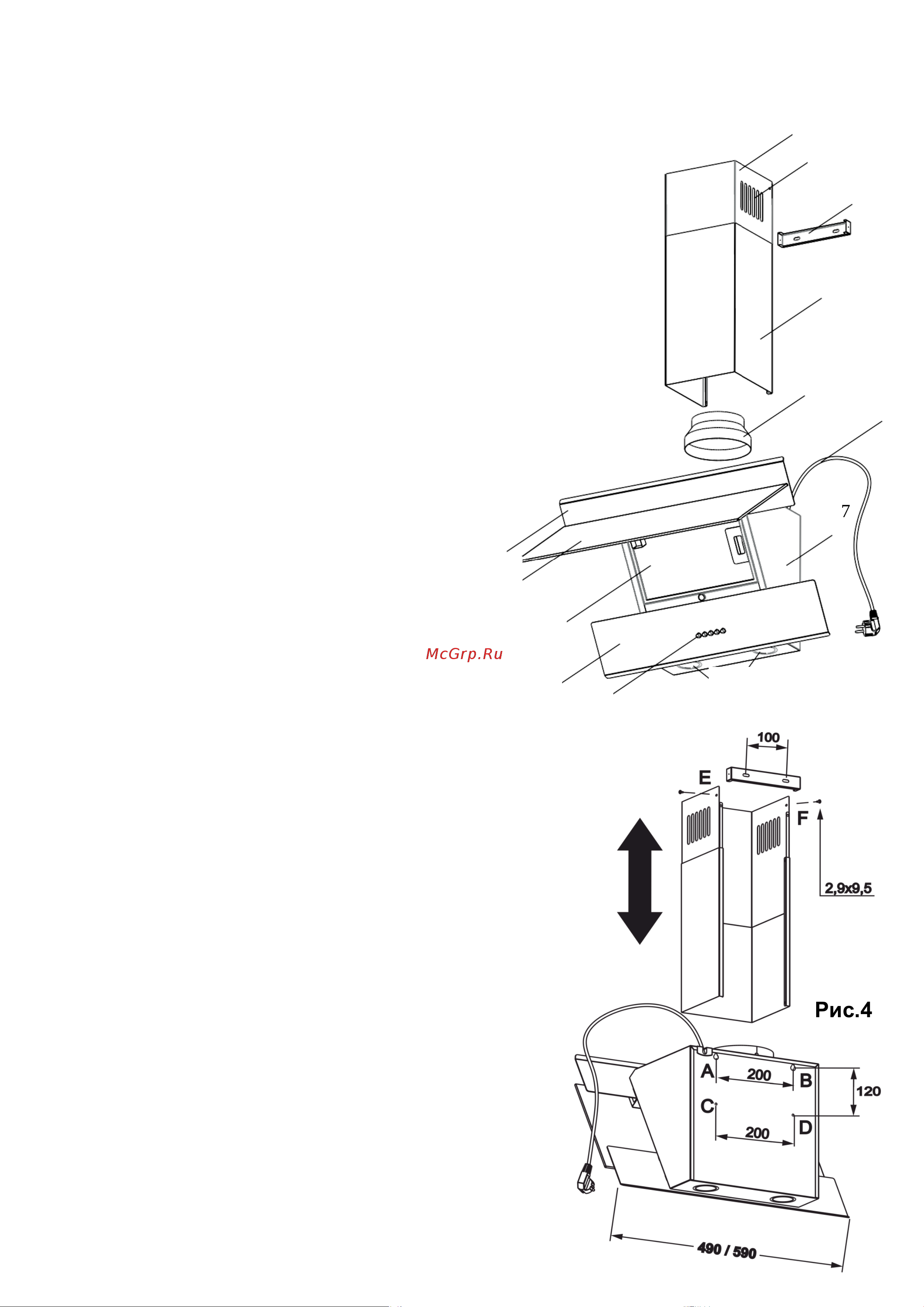

5.4 Вытяжка состоит из следующих составных частей (рис.3 / рис.3.1):

1 – дымоход внутренний

2 – вентиляционные пазы (режим рециркуляции воздуха)

3 – кронштейн дымохода

4 – дымоход внешний

5 – переходник патрубка воздуховода (с Ø150 на Ø120)

6 – электрошнур с заземлением (класс защиты - І)

7 – корпус вытяжки

8 – декоративная панель 1

9 – декоративная панель (стекло)

10 – фильтр алюминиевый жироулавливающий

11 – декоративная панель 2

12 – переключатель режимов работы вытяжки

(механика)

13 – лампы освещения (LED)

6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Выберите режим работы и место для установки

вытяжки.

6.2 Выньте вытяжку из упаковочной коробки.

6.3 Проверьте работу вытяжки, подключите к

электросети и проверьте все ее функции.

6.4 Проведите разметку крепежных отверстий корпуса

на стене кухни. Для этого изготовьте бумажный шаблон с

координатами 4-х отверстий на задней стенке корпуса

(точки A, B, C, D см. схему монтажа); приложите шаблон к

стене на необходимой высоте, указанной ранее, и

выровняйте по уровню (рис.4).

6.5 Разметьте и просверлите в точках A, B, C, D четыре

отверстия сверлом Ø 7 мм глубиной 40 мм.

6.6 Вставьте дюбели в просверленные отверстия и

вкрутите в точки A, B два шурупа ПТГ 4,5х40, так, чтобы

расстояние между стеной и головкой шурупа составляла

5мм.

6.7 Повесьте корпус вытяжки на шурупах в опорных

точках A, B.

6.8 При необходимости установите на патрубке вытяжки

переходник воздуховода (Ø150 x 120 мм) и смонтируйте

воздуховод.

Рис.3

Рис.4
