6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ
6. 1 Выберите режим работы и место для установки
вытяжки.
6.2 Выньте вытяжку из упаковочной коробки.
6.3 Проверьте работу вытяжки, подключите к
электросети и проверьте все ее функции.

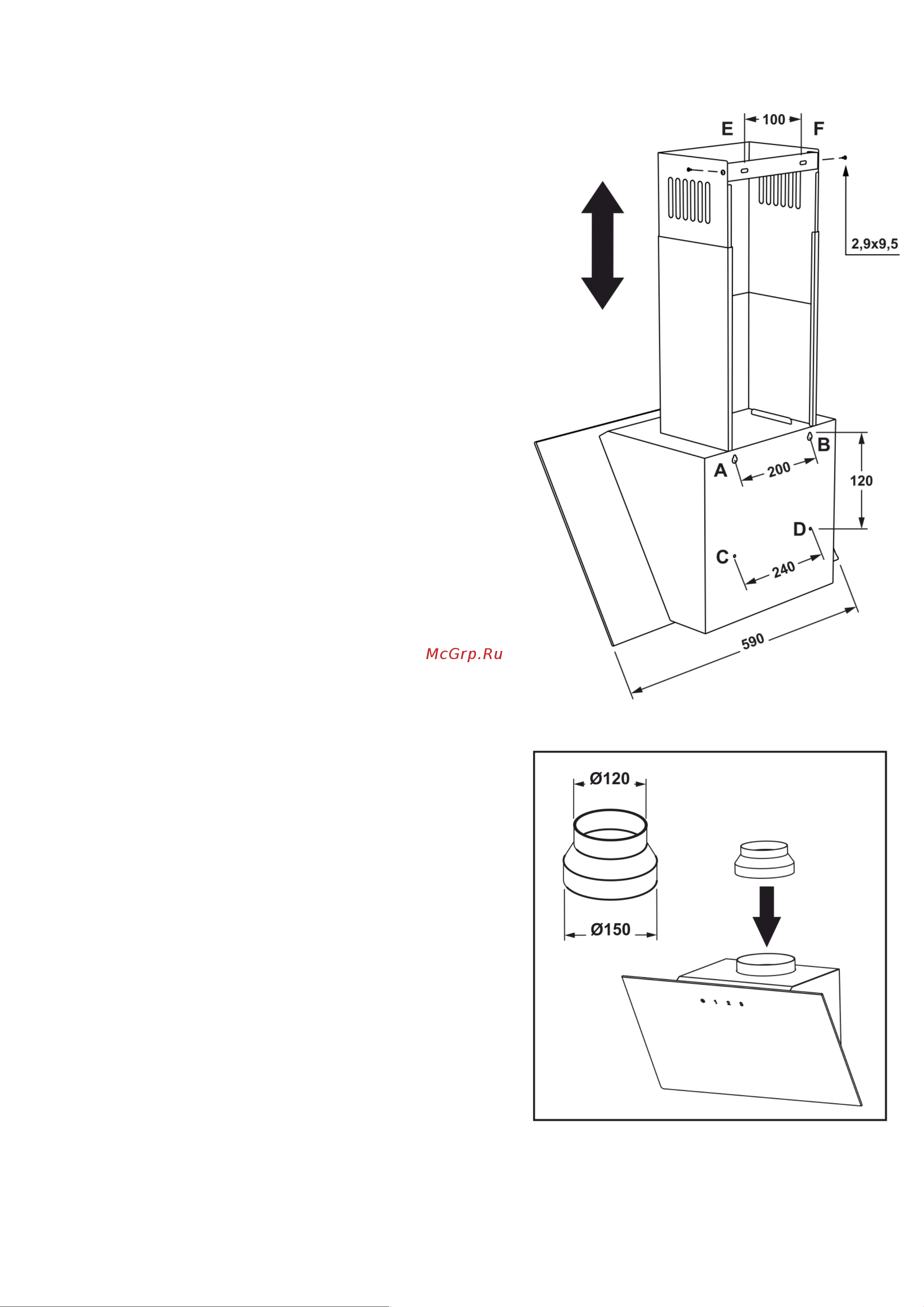

6.4 Проведите разметку крепежных отверстий
корпуса на стене кухни. Для этого изготовьте
бумажный шаблон с координатами 4-х отверстий на
задней стенке корпуса (точки A, B, C, D см. схему
монтажа); приложите шаблон к стене на необходимой
высоте, указанной ранее, и выровняйте по уровню
(рис.4).
6.5 Разметьте и просверлите в точках A, B, C, D
четыре отверстия сверлом Ø 7 мм глубиной 40 мм.
6.6 Вставьте дюбели в просверленные отверстия и
вкрутите в точки A, B два шурупа ПТГ 4,5х40, так,
чтобы расстояние между стеной и головкой шурупа
составляла 5мм.
6.7 Повесьте корпус вытяжки на шурупах в опорных
точках A, B.
6.8 При необходимости установите на патрубке
вытяжки переходник воздуховода (Ø150 x 120 мм) и
смонтируйте воздуховод.
6.9 Заверните в точки С, D 2 шурупа ПТГ 4,5х40
изнутри вытяжки.
6.10 Установите телескопический кожух дымохода
на корпусе вытяжки. Поднимите верхнюю панель
кожуха с планкой под потолок, чтобы он закрывал
воздуховод вентиляции, и разметьте по пазам планки 2
отверстия под крепление (точки E, F) рис.4.
6.11 Просверлите 2 отверстия Ø7 мм, вставьте в
них дюбели и закрепите планку шурупами ПТГ 4,5х40 к
стене.
6.12 Если вытяжка будет работать в режиме отвода
воздуха в дымоход, смонтируйте воздуховод
избранное диаметра согласно инструкции, обеспечив
его герметичность.
6.13 Если вытяжка будет работать в режиме
рециркуляции, то воздуховод не нужен. Необходимо
установить на Т-образном штыре крышки
турбовентилятора угольный запахопоглощающий
фильтр (приобретается отдельно).
6.13 Установите внешнюю панель кожуха дымохода
в пазы на корпусе вытяжки, а внутреннюю – поднимите
вверх до совмещения отверстий крепления с планкой и
соедините с боков двумя шурупами ПКГ 2,9х9,5 (рис.4).
6.15 Проверьте надежность крепления вытяжки,
подведите и подключите через розетку шнур к
электросети.
С целью дополнительной защиты от перепадов напряжения в сети рекомендуем подключать
вытяжку через дополнительный автоматический переключатель 6А.
Рис.4
