Вентс БУ-1-60 ТНФ (104258176) Инструкция по эксплуатации онлайн

Вентс БУ-1-60 (104258175) Инструкция по эксплуатации онлайн
144

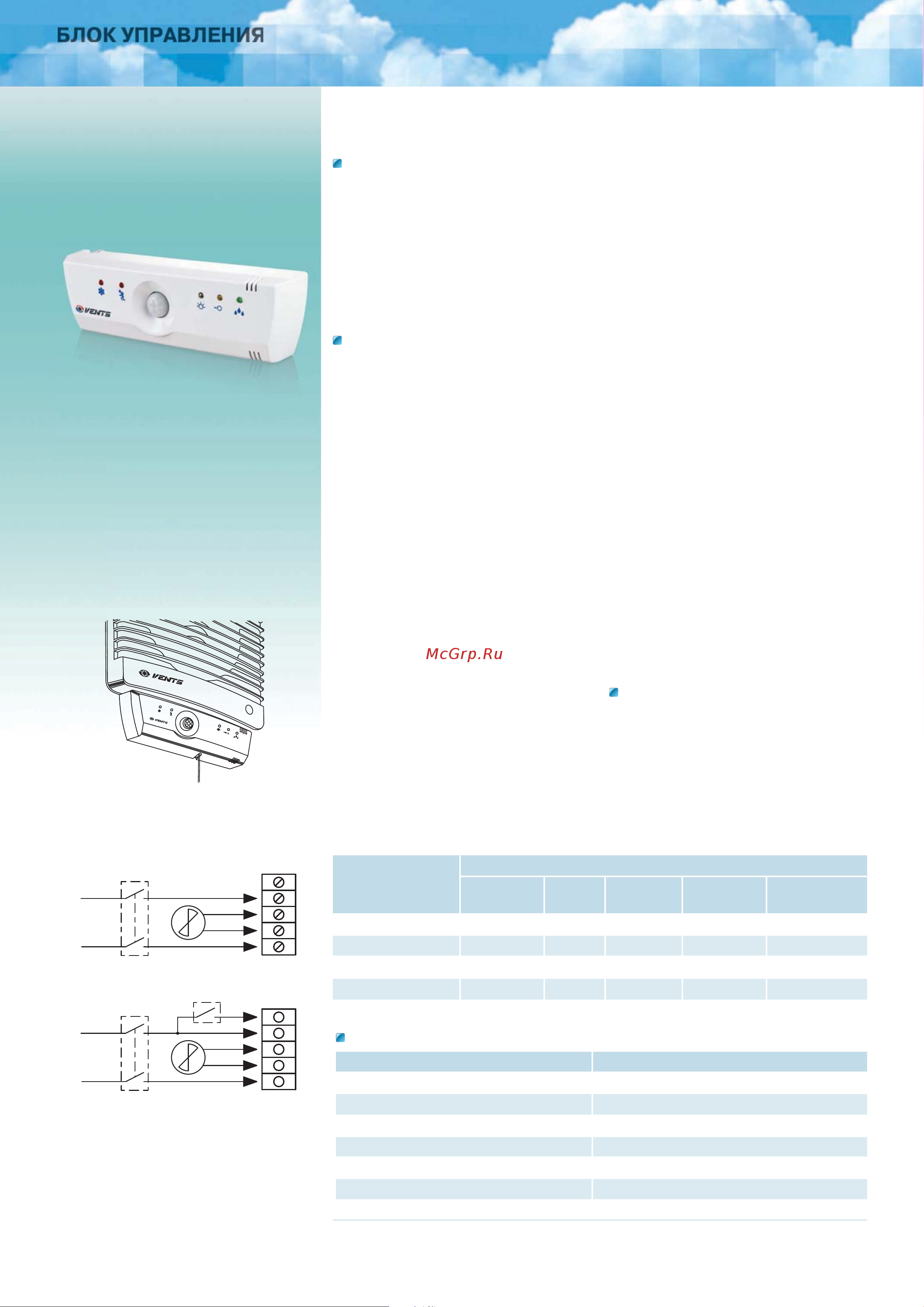

ВЕНТС. Бытовая вентиляция | Каталог № 6 | 02-2017
Блок управления
БУ-1-60
БУ-1-60
Напряжение в сети, В / 50Гц 1~ 230
Максимальная мощность нагрузки, Вт 60
Максимальный ток нагрузки, А 0,3
Габариты АхВхС (мм) 151х46х27
Макс. температура окружающей среды,
о
С +40
Защита IP 34
Масса, кг 0,075
опции
Модель выключатель таймер
датчик
влажности
датчик
движения
датчик
освещенности
ВЕНТС БУ-1-60
zzz z z
ВЕНТС БУ-1-60 ТФ
zz
ВЕНТС БУ-1-60 ТНФ
zz z
ВЕНТС БУ-1-60ТНРФ
zz z z
Схема подключения блока управления
В - вентилятор;
S1 - автоматический выключатель;
S2 - внешний выключатель;
Х - входной клеммник БУ.
Технические характеристики
Применение
•
Предназначен для автоматизации и управ-
ления работой бытовых вентиляторов. Включа-
ет в себя автоматические функции управления с
применением таймера, датчика влажности, фо-
тореле, датчика движения. Эти функции мож-
но использовать в любом необходимом поль-
зователю сочетании. Допускается управление
несколькими вентиляторами, если суммарный
потребляемый ток не превышает предельно до-
пустимой величины тока блока управления.
Конструкция
•
Корпус блока управления изготовлен из вы-
сококачественного пластика.
•
Лицевая панель оснащена индикаторными
лампами, сигнализирующих об активации ре-
жимов блока управления.
•
Работает в автоматическом режиме, в зави-
симости от выбранного режима. При помощи
переключателей можно задействовать те или
иные режимы работы, в зависимости от того,
какой требует конкретная ситуация. Существует
несколько модификаций блоков управления:
•
Таймер задержки отключения вентилято-
ра позволяет вентилятору продолжить работу
определенное время после выключения встро-
енного или внешнего выключателя, что позво-
ляет вентилятору дополнительно проветри-
вать помещение. Через установленное время
(от 5 сек. до 30 мин.) блок управления отклю-
чит вентилятор.
•
Таймер циклической работы: циклический
режим работы позволяет включать и выклю-
чать вентилятор с заданными интервалами
времени. Время работы или паузы регулиру-
ется в пределах от 5 сек. до 30 мин. Вентиля-
тор включается и работает в течение предуста-
новленного времени. Затем следует пауза,
продолжительность которой зависит от уста-
новленного значения. Затем цикл работы вен-
тилятора повторяется.
•
Датчик контроля влажности включает вен-
тилятор, если заданный уровень влажности в
помещении превышен. При снижении влаж-
ности блок управления отключит вентилятор.
Пользователь самостоятельно может отрегу-
лировать необходимый процент влажности в
зависимости от личных предпочтений.
•
Датчик освещенности: Встроенный фото-
датчик реагирует на изменение освещенности
в помещении и автоматически включает венти-
лятор. Доступны два режима работы:
•
«Режим темно»: блок управления включает
вентилятор после выключения освещения в по-
мещении. Длительность работы задается в пре-
делах от 5 сек. до 30 мин. Порог срабатывания
фотореле задается при помощи регулятора.
•
«Режим светло»: блок управления включает
вентилятор после включения освещения в по-
мещении. После выключения освещения вен-
тилятор продолжает работать и отключает-
ся по таймеру задержки выключения, который
можно регулировать в пределах от 5 сек. до 30
минут. Если освещение в помещении остается
включенным более 60 минут, то вентилятор от-
ключается. Порог срабатывания фотореле за-
дается при помощи регулятора.
•
Встроенный датчик движения реагирует на
появление человека в помещении в пределах
зоны чувствительности и автоматически вклю-
чает вентилятор. После прекращения движе-
ния блок управления отключит вентилятор по
таймеру задержки отключения, который мож-
но отрегулировать в пределах от 5 сек. до 30
минут. Датчик движения удобен для управле-
ния вентиляторами, установленными в местах
периодического пребывания людей. Зона дей-
ствия датчика движения ограничена расстоя-
нием в 4 м и углом обзора в 100
0
.
Монтаж
•
Установка блока управления осуществляется
внутри помещений. Монтаж может осуществляться
как непосредственно возле вентилятора, так и на
некотором удалении от него. При выборе места
установки блока управления с датчиком движения
необходимо учитывать планировку мебели в
помещении и пути перемещения людей.
БЛОК УПРАВЛЕНИЯ
220-240 V
220-240 V
L
N
L
N
S1
S1
B
B
X
X
S2
LT
L
M
M
N
LT
L
M
M
N
