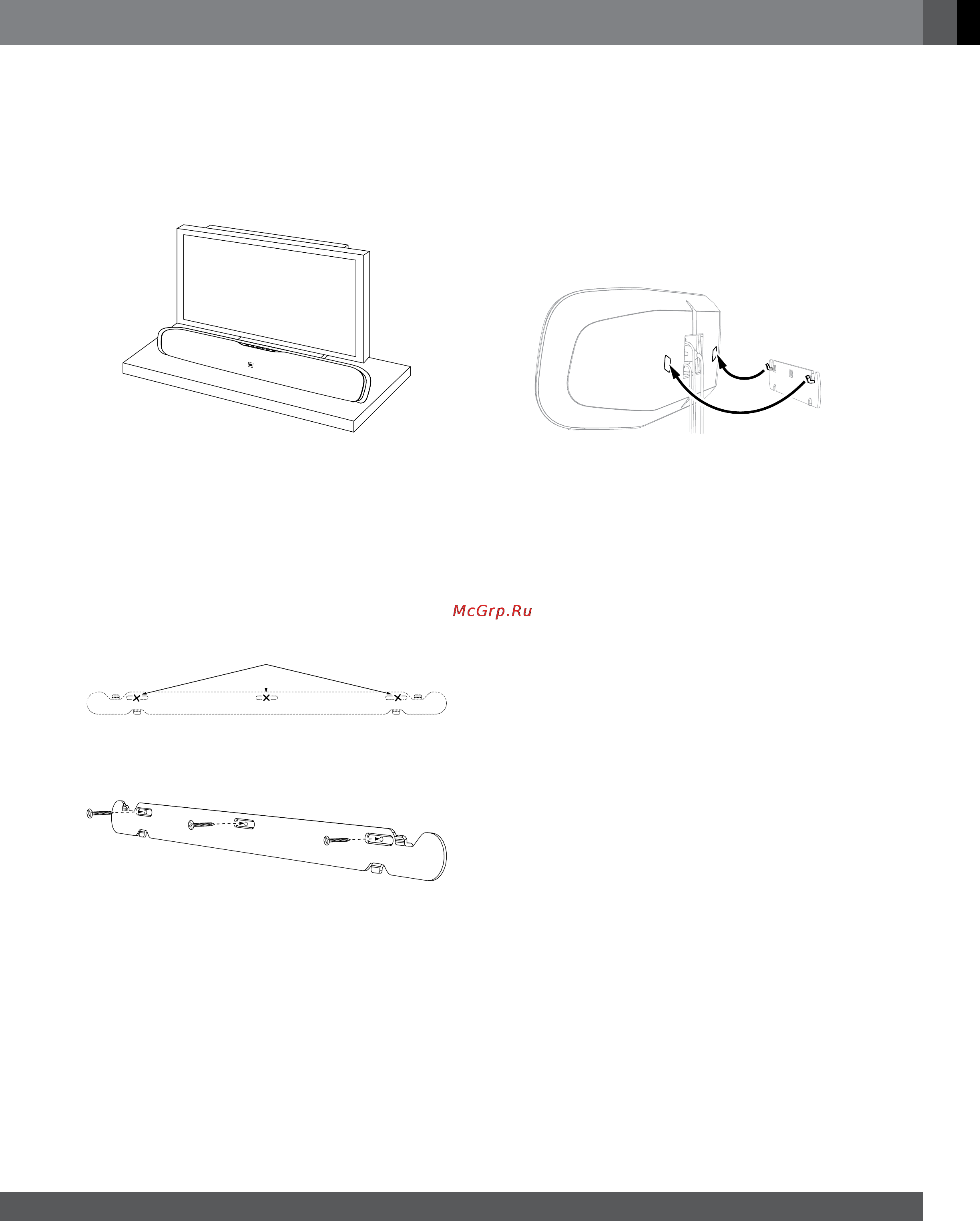

Если телевизор находится на столике, можно поместить звуковую панель на столе
непосредственно перед тумбой для телевизора, выровняв панель относительно центра
экрана. Если поверхность стола плоская, звуковая панель будет опираться на нее
резиновыми накладками.
• Установите переключатель эквалайзера звуковой панели в положение «Table».
См. Органы управления и подключения на задней части звуковой панели на стр. 2.
Если телевизор размещен на стене, можно использовать входящий в комплект кронштейн
для настенного крепления, чтобы поместить звуковую панель на стене непосредственно
под телеэкраном.
1. Определите положение звуковой панели на стене. Убедитесь в том, что верхняя часть
звуковой панели не перекроет обзор телеэкрана при установке панели на стене.
2. Приложите кронштейн к стене в качестве шаблона и отметьте на стене расположение
монтажных отверстий в кронштейне. Три отверстия должны располагаться на равном
расстоянии 18 см (7 1/16") между собой, а прорези кронштейна предназначены для
винтов диаметром 4 мм. Проследите за тем, чтобы отверстия располагались на одной
и той же высоте. См. приведенный ниже рисунок.
Отметьте три отверстия для кронштейна
на расстоянии 18 см (7 1/16") друг от друга
3. Используя инструменты и фурнитуру, подходящие для материала и конструкции стены,
прикрепите кронштейн к стене в отмеченном месте, проследив, чтобы он прилегал
к ней своей плоской стороной. Помните, что вес звуковой панели составляет 3,4 кг
(7,5 фунта). Используйте фурнитуру, которая может выдержать этот вес.
4. Прочитав раздел Подключение на странице 4, подключите все кабели к звуковой
панели.
• Установите переключатель эквалайзера звуковой панели в положение «Wall»,
а выключатель питания — в положение «On». См. Органы управления и подключения
на задней части звуковой панели на стр. 2.
5. Прикрепите звуковую панель к кронштейну, вставив верхние выступы кронштейна
в прорези на задней части звуковой панели. Прорези звуковой панели позволяют
подстроить угол наклона панели на стене, чтобы выровнять ее.
Вставьте выступы кронштейна
в прорези на звуковой панели
