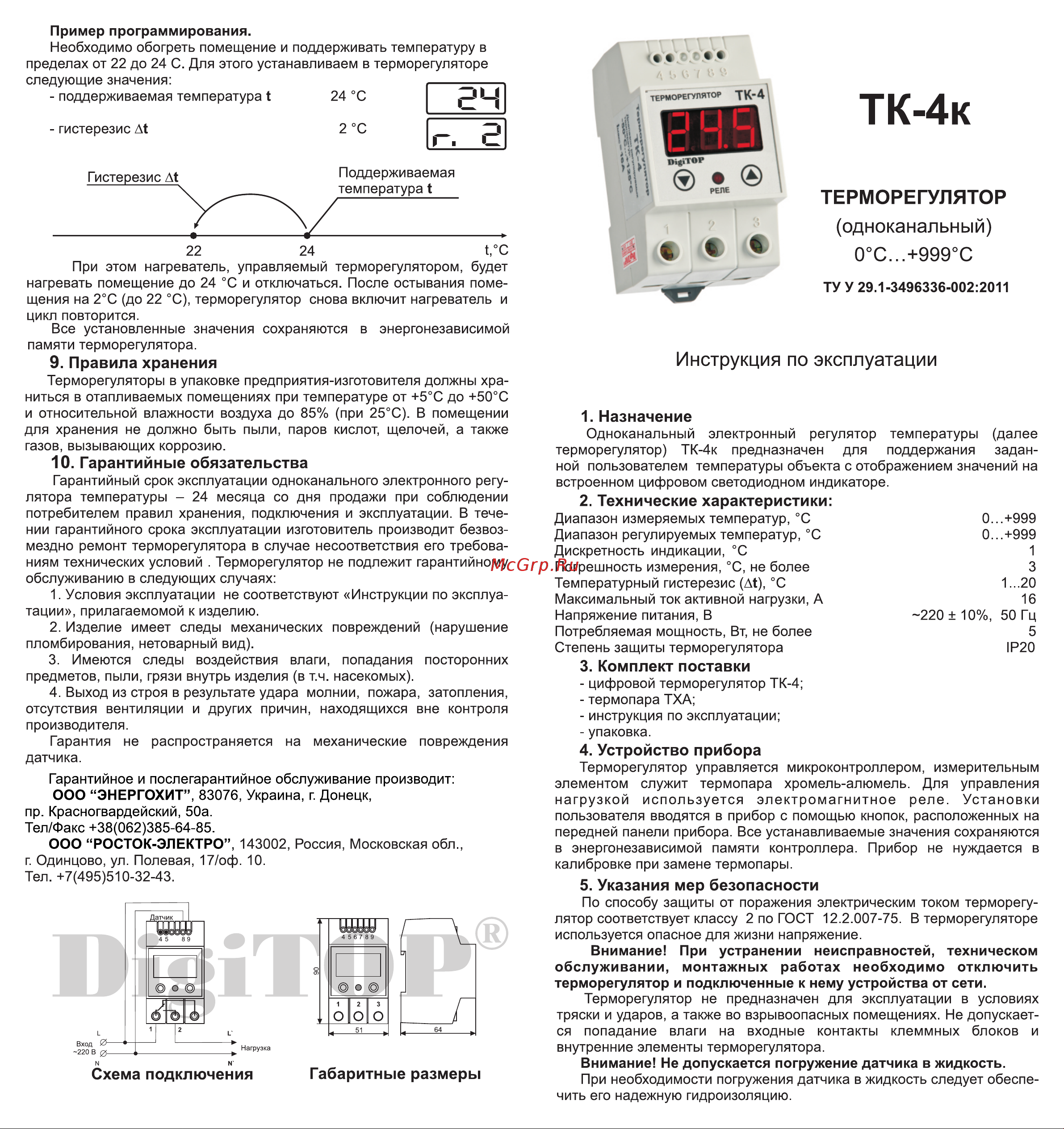

Пример программирования Необходимо обогреть помещение и поддерживать температуру в пределах от 22 до 24 С Для этого устанавливаем в терморегуляторе ТК 4к При этом нагреватель управляемый терморегулятором будет нагревать помещение до 24 С и отключаться После остывания поме щения на 2 С до 22 С терморегулятор снова включит нагреватель и цикл повторится Все установленные значения сохраняются в энергонезависимой памяти терморегулятора 9 Правила хранения Терморегуляторы в упаковке предприятия изготовителя должны хра ниться в отапливаемых помещениях при температуре от 5 С до 50 С и относительной влажности воздуха до 85 при 25 С В помещении для хранения не должно быть пыли паров кислот щелочей а также газов вызывающих коррозию 10 Гарантийные обязательства Гарантийный срок эксплуатации одноканального электронного регу лятора температуры 24 месяца со дня продажи при соблюдении потребителем правил хранения подключения и эксплуатации В тече нии гарантийного срока эксплуатации изготовитель производит безвоз мездно ремонт терморегулятора в случае несоответствия его требова ниям технических условий Терморегулятор не подлежит гарантийному обслуживанию в следующих случаях 1 Условия эксплуатации не соответствуют Инструкции по эксплуа тации прилагаемомой к изделию 2 Изделие имеет следы механических повреждений нарушение пломбирования нетоварный вид 3 Имеются следы воздействия влаги попадания посторонних предметов пыли грязи внутрь изделия в т ч насекомых 4 Выход из строя в результате удара молнии пожара затопления отсутствия вентиляции и других причин находящихся вне контроля производителя Гарантия не распространяется на механические повреждения датчика Гарантийное и послегарантийное обслуживание производит ООО ЭНЕРГОХИТ 83076 Украина г Донецк пр Красногвардейский 50а Тел Факс 38 062 385 64 85 ООО РОСТОК ЭЛЕКТРО 143002 Россия Московская обл г Одинцово ул Полевая 17 оф 10 Тел 7 495 510 32 43 ООО 51 Схема подключения Габаритные размеры ТЕРМОРЕГУЛЯТОР одноканальный 0 С 999 С ТУ У 29 1 3496336 002 2011 Инструкция по эксплуатации 1 Назначение Одноканальный электронный регулятор температуры далее терморегулятор ТК 4к предназначен для поддержания задан ной пользователем температуры объекта с отображением значений на встроенном цифровом светодиодном индикаторе 2 Технические характеристики Диапазон измеряемых температур С Диапазон регулируемых температур С Дискретность индикации С Погрешность измерения С не более Температурный гистерезис АЦ С Максимальный ток активной нагрузки А Напряжение питания В Потребляемая мощность Вт не более Степень защиты терморегулятора 0 999 0 999 1 3 1 20 16 220 10 50 Гц 5 Р20 3 Комплект поставки цифровой терморегулятор ТК 4 термопара ТХА инструкция по эксплуатации упаковка 4 Устройство прибора Терморегулятор управляется микроконтроллером измерительным элементом служит термопара хромель алюмель Для управления нагрузкой используется электромагнитное реле Установки пользователя вводятся в прибор с помощью кнопок расположенных на передней панели прибора Все устанавливаемые значения сохраняются в энергонезависимой памяти контроллера Прибор не нуждается в калибровке при замене термопары 5 Указания мер безопасности По способу защиты от поражения электрическим током терморегу лятор соответствует классу 2 по ГОСТ 12 2 007 75 В терморегуляторе используется опасное для жизни напряжение Внимание При устранении неисправностей техническом обслуживании монтажных работах необходимо отключить терморегулятор и подключенные к нему устройства от сети Терморегулятор не предназначен для эксплуатации в условиях тряски и ударов а также во взрывоопасных помещениях Не допускает ся попадание влаги на входные контакты клеммных блоков и внутренние элементы терморегулятора Внимание Не допускается погружение датчика в жидкость При необходимости погружения датчика в жидкость следует обеспе чить его надежную гидроизоляцию
