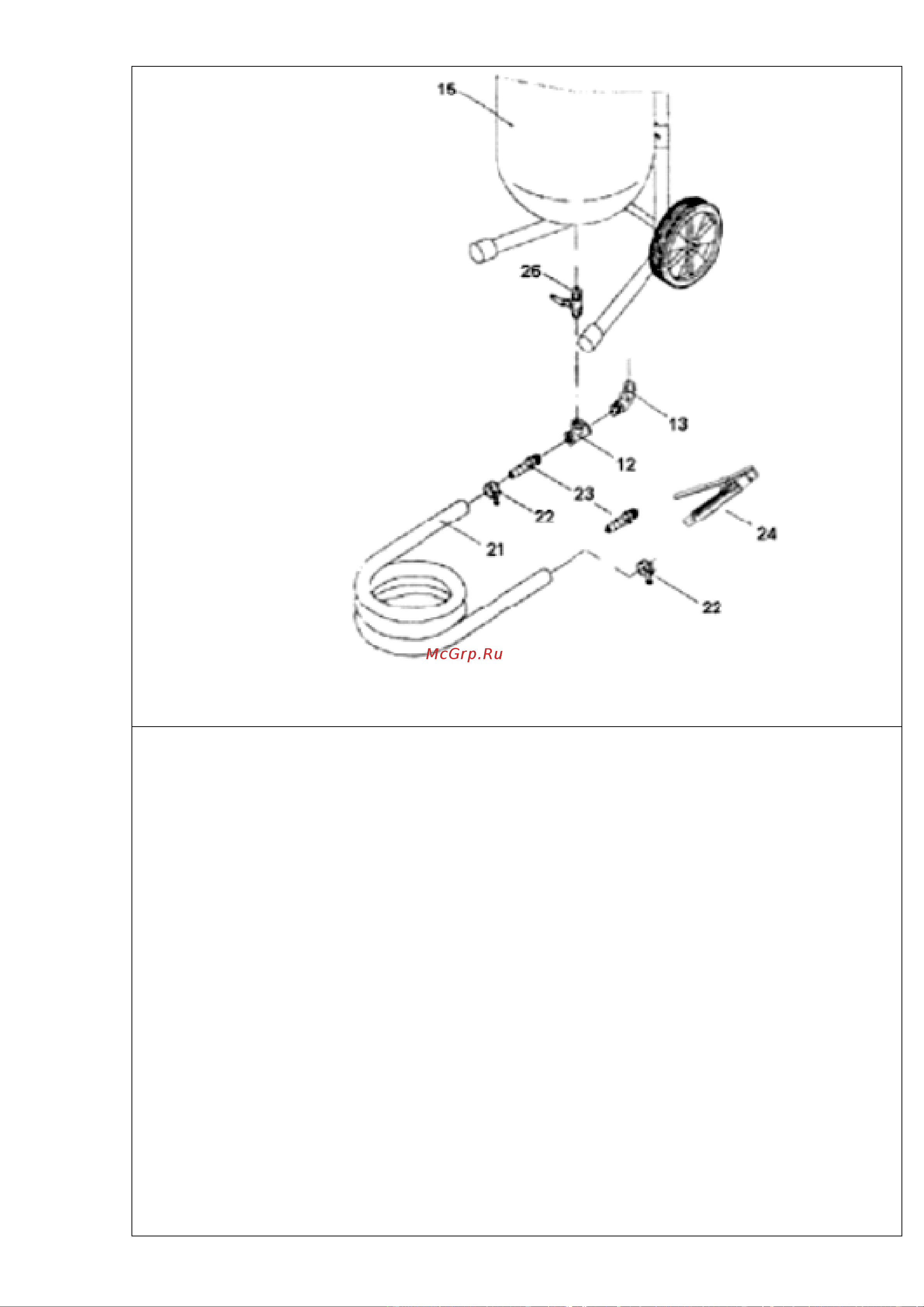

Рис. 3. Сборка линии абразива.

Шаг 3.

Сборка воздушной линии.

− Вверните штуцер (8) во входное отверстие фильтра-регулятора

(9).

− Вверните в выпускное отверстие фильтра-регулятора (9) через

проходник (11) впускной коллектор (12). Манометр фильтра-

регулятора должен быть обращен в сторону как на Рис. 4.

− Вверните монтажную трубу (10) в боковое отверстие впускного

коллектора (12).

− Полученную сборку свободным концом монтажной трубы (10)

вверните в резьбовой порт на вершине резервуара (15).

− Вверните предохранительный клапан (5) в резьбовое отверстие

верхней части резервуара (15).

− Наверните крышку(4) на засыпную горловину резервуара через

уплотнительное кольцо (3).

− Вверните угловой соединитель (13) в свободное отверстие

впускного коллектора (12).

−

Удостоверьтесь, что концы угловых соединителей (13) на Рис. 3

и на Рис. 4 направлены друг к другу.
