AE&T T06510C [11/20] Шаг 2

Шаг 2.

Сборка влагоотделителя.

− Два соединителя (07) заверните в каждую сторону фильтра –

влагоотделителя (12).

− На входе в фильтр смонтируйте вентиль подачи воздуха (14).

− Вверните в вентиль подачи воздуха штуцер (15).

− Перед работой с аппаратом к штуцеру (15) крепится

воздушный шланг.

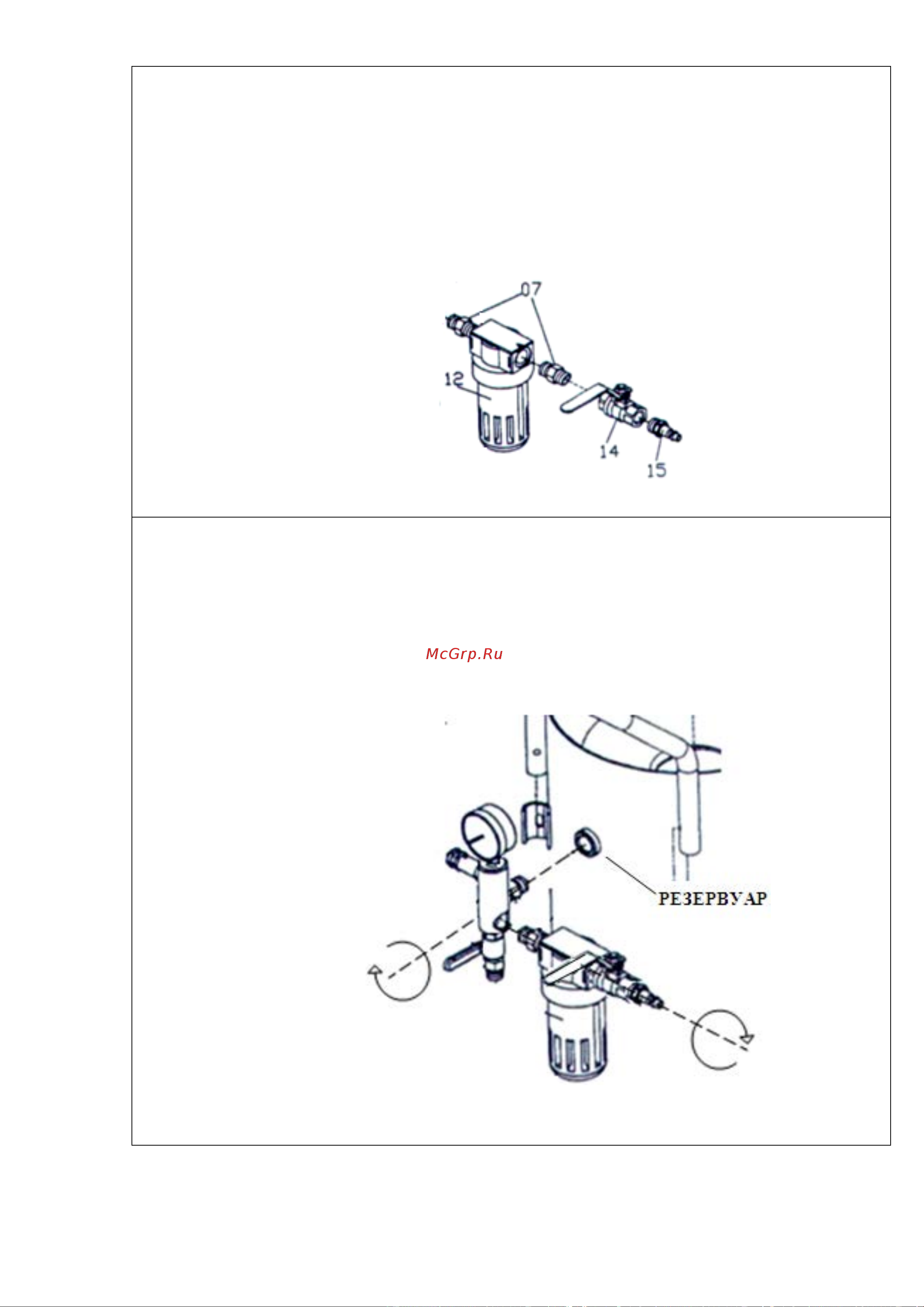

Рис. 5. Сборка влагоотделителя.

Шаг 3.

− Разместите резервуар (01) на столе в поддержках вертикально.

− Вверните фильтр-влагоотделитель в отверстие впуска воздуха

на впускном коллекторе (08).

− Вверните соединитель (07) полученной сборки в резьбовую

бобышку на резервуаре.

− Коллектор и манометр должны располагаться вертикально.

Рис. 6. Шаг 3.
