AE&T B-823 [6/30] Установка оборудования

V 823 2012-12

Измерительный кронциркуль 1

Быстрозажимная гайка 1

Переходник (адаптер) конусного типа 4

Калибровочный грузик (100g) 1

Защитный кожух (по отдельному заказу) 1

4.2 Установка оборудования

4.2.1 Балансировочный стенд должен быть установлен на прочной бетонной или

аналогичной поверхности. Непрочная поверхность может быть причиной неточных

показателей в процессе балансировки;

4.2.2 Для комфортного использования вокруг стенда должно быть свободное

пространство не менее 50 см;

4.2.3 Балансировочный стенд крепиться с помощью установочных анкерных болтов.

4.3 Установка защитного кожуха

Установка защитного кожуха на оборудование (опция). Кронштейн для крепления

защитного кожуха находится на задней части оборудования. Установите защитный

кожух на штифт и зафиксируйте его помощью болтов М10х65.

4.4 Установка резьбового вала

Установите резьбовой вал на ведущий вал при помощи болта M10 × 150. Плотно

закрутите болт с внешней стороны, как показано на рисунке 4-1.

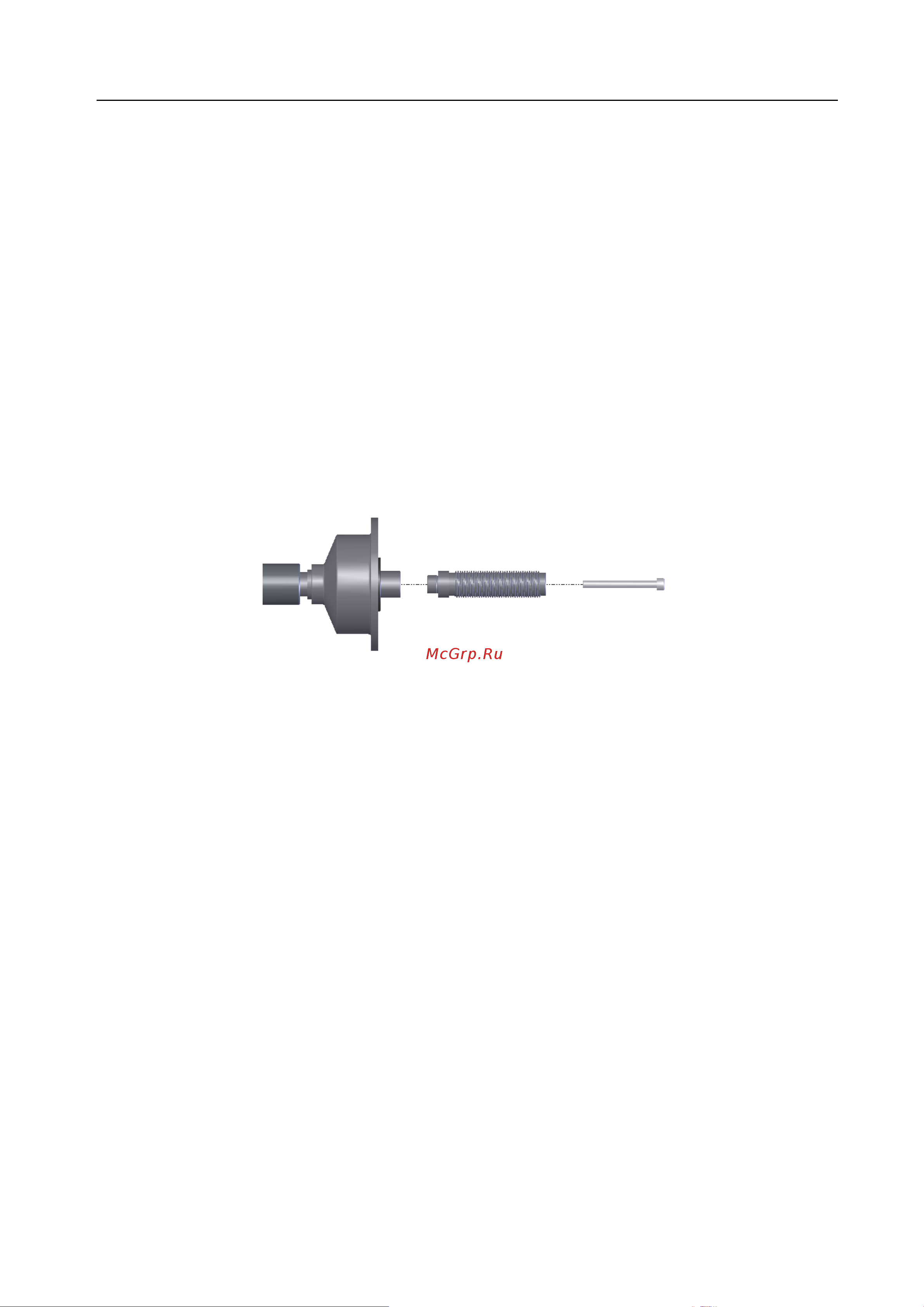

Рис 4-1

(Обратите внимание: если вы установили колесо на резьбовой вал до фиксации

болтом, то придерживайте колесо руками, чтобы исключить прокручивание колеса

вместе с болтом.)
