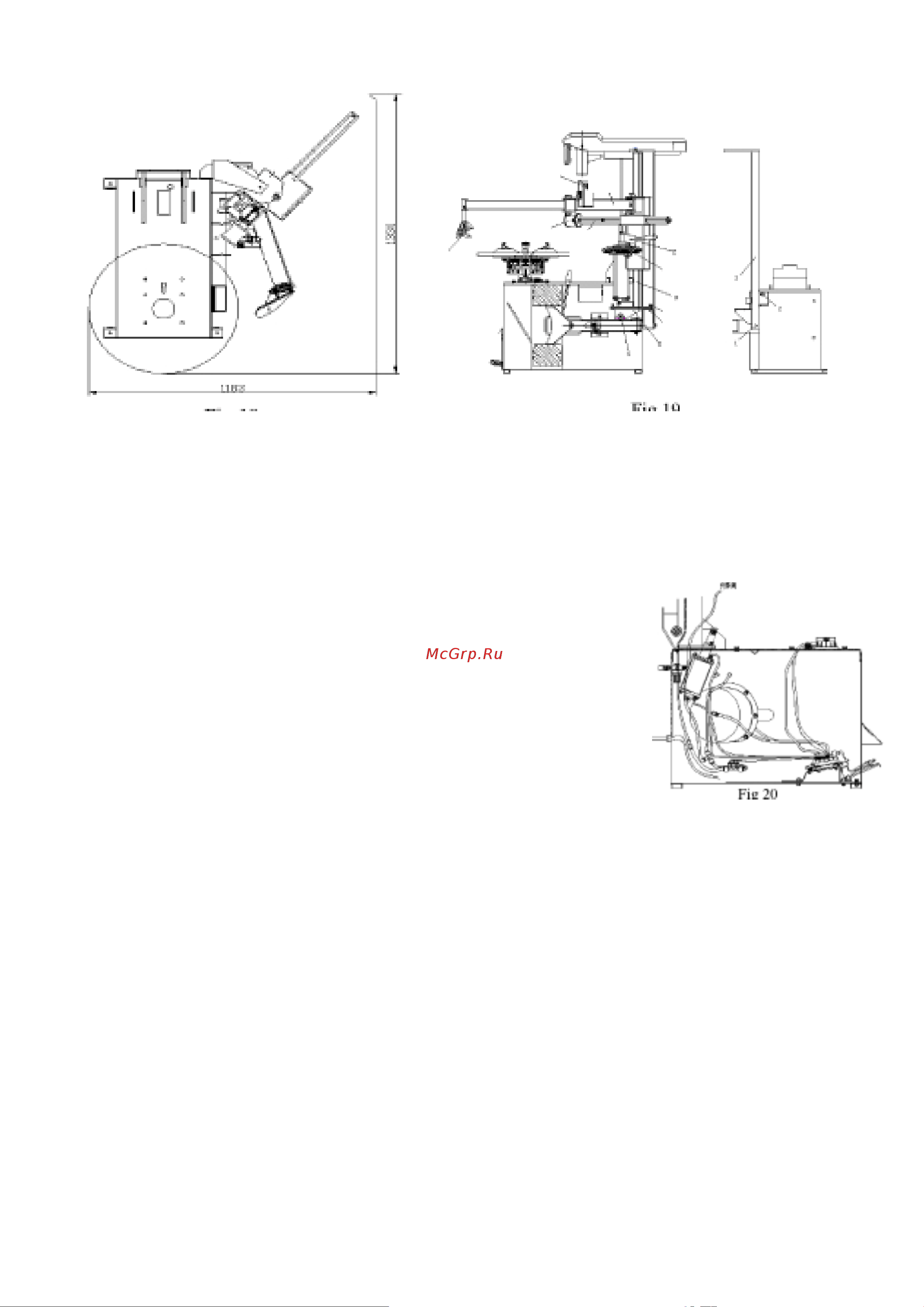

Рис.15 Рис.16

17.6. Требования рабочего места:

Рис. 15 , 16 и рис. 3 показывает габаритный размер стенда. Расстояние от стен

минимум 50 см. Не пытайтесь работать на оборудовании, не выполняя данные условия

по размещению.

17.7. Сборка (Рис. 16)

Разъедините шиномонтажный стенд от источников воздуха

и электропитания.

2) Установите стойку винтами, установите держатель

доп.руки винтами, установите доп.руку с помощью винтов

и гаек.

4) Соедините воздушный шланг с соответствующим Т-

соединением сзади стенда.

17.8. Функциональные части: (рис. 16)

1) Соединение стенда и руки нажима

2) шестигранный стрежень

3) держатель цилиндра

4) Подъемный цилиндр

5) ручка- переключатель

6) нажимной блок

6)нажимной цилиндр

Доп. рука для головок нажима используется для

регулирования нажима во время монтажа и демонтажа

шины.

17.9. Тест:

Соедините доп. Руку с воздушным компрессором.

Обеспечьте давление воздуха не менее чем 8 баров.

Поверните ручку вверх, чтобы поднять нажимную головку

(верхнюю или нижнюю), поверните руку вниз, чтобы

опустить нажимную головку.

Внимание: Должны быть заменены нечитаемые и

недостающие наклейки-предупреждения (рис.18).

Не используйте шиномонтажный стенд, если один или более

наклеек отсутствуют.

1 5
