Не преграждайте ничем обзор оператора, чтоб он мог видеть
все наклейки- предупреждения.
17.10. Рабочая инструкция:
Доп.рука была разработана для того, чтобы облегчить
операции захвата колеса, установки/демонтирования для
любых шин, особенно для низкопрофильных шин.

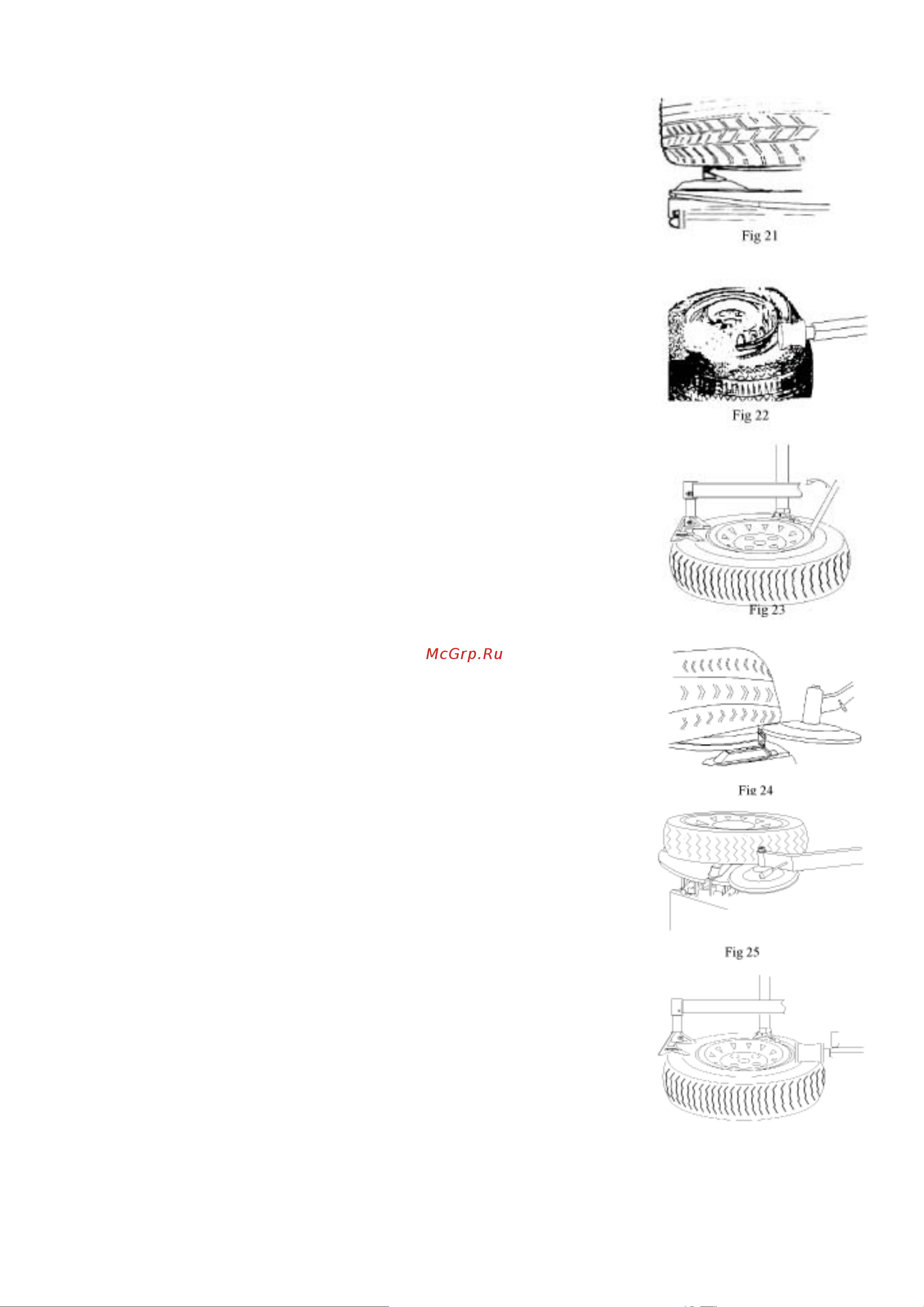

a. Зажим шины рис 21
Отогните борта шины с обоих сторон, зажмите шину
кулачками снаружи, чтобы избежать повреждений.
Поверните доп.руку к нерабочему положению, и снизьте
нажатие на педаль, чтобы открыть кулачки.
Поместите шину на поворотный стол, отпустите
соответствующую педаль, чтобы зажать кулачки, пока они
находятся около обода колеса.
Нажмите и установите головку нажима шины на обод
колеса, затем снимите головку, нажав на шину.
Надавливайте головкой после того как ослабили
соответствующую педаль дважды.
b. Демонтаж шины
1. Демонтируйте шину, нажимая нижнюю головку,
поверните доп.руку, чтобы передвинуть верхнюю головку
выше шины, переключите рукоятку чтобы головка с дугой
шины и нажмите на кулачки. Не трогайте обод колеса.
2. Снизьте нажатие на соответствующую педаль, чтобы
поворотный стол начал движение по часовой стрелке, шина
будет зажата кулачками и должна вращаться вместе со
столом. Во время вращения освободите борт колеса от
шины. Делайте такие действия, чтобы освободить шину по
всей окружности Рис. 22
3. Управляйте ручкой захвата, которая держит
вертикальную руку. Держите поднятую головку на 2-3mm
от края обода.
4. Освободите шину от нажимающей нижней головки,
удалите верхнюю головку нажима шины. Отожмите шину и
вставьте поднимающийся рычаг в между ободом и бортом
около установленной головки. Передвиньте нажимную
головку на противоположную сторону от установленной
головки, отожмите шину в центр и держите шину на
установленной головке, помогая доп.рукой. (Рис. 20)
5. Поднимите нажим шины 3 раза, и поверните его к
противоположной стороне, нажмите ру
чку выключателя,
чтобы прижать шину головкой нажима, чтобы получить
больше пространства.
6. Выведите борт шины с поднимающимся рычагом и
закрепите головку, смажьте борт шины монтажной смазкой
во время вращения поворотного стола, пока верхний борт
полностью не отделится от шины.
7. Поднимите низ шины на противоположную головку
нажатия в центральное отверстие колеса с помощью ру
ки
головки нажатия.
Рис 26
