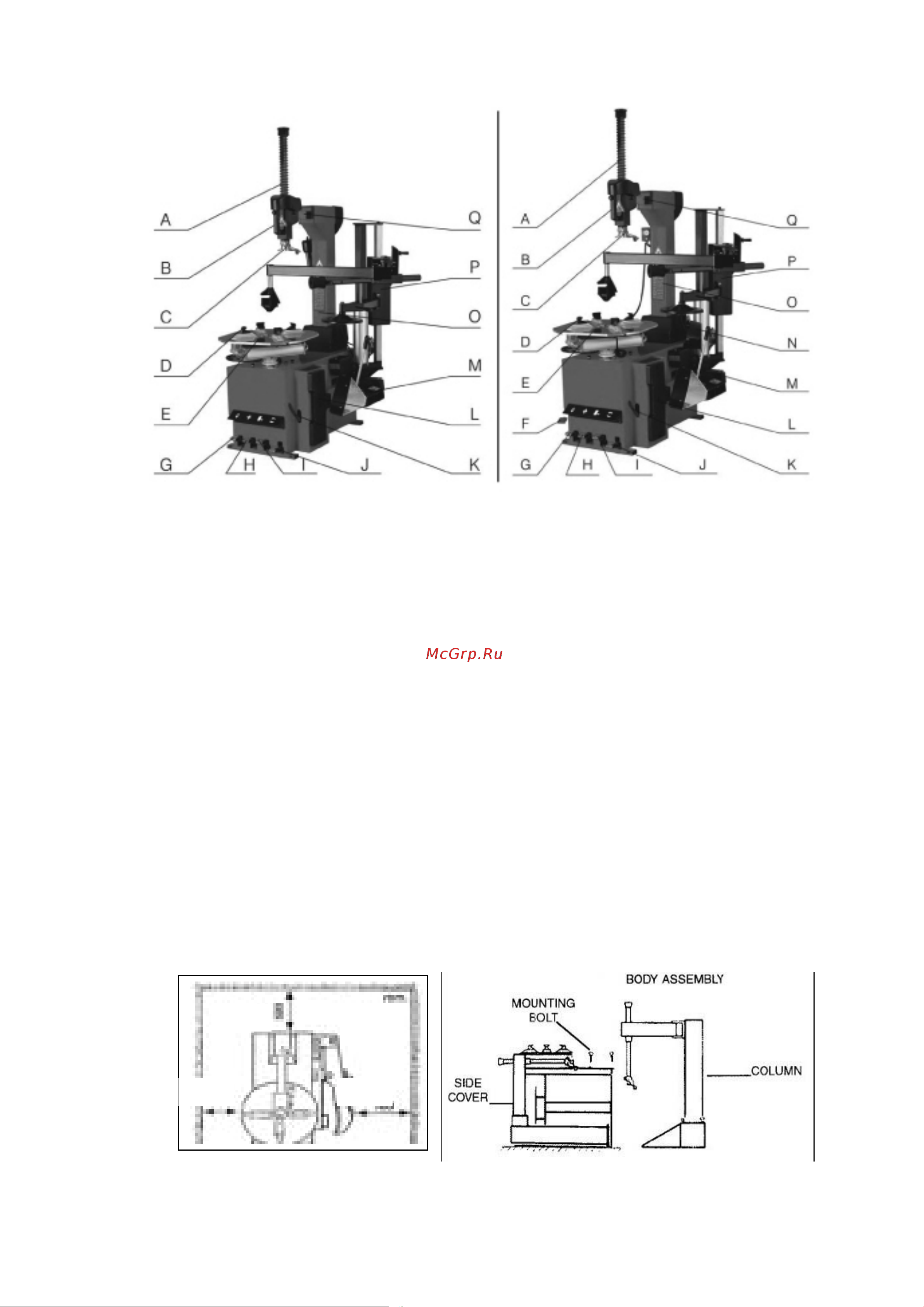

4.3. Описание продукта.

А. вертикальная рука J. Реверсивная педаль (для вращения стола

по/против часовой стрелке)

B. ручная блокировка (для блок/ разблок верт.

и гориз. рук)

K. лопата отжима

C. установленная головка ( может

автоматически устанавливаться в 2-3 мм если

заблокировано)

L. отбротовщик рукоятка отбортовщика

D. кулачок L. отбротовщик

E. монтажный стол M. рукоятка отбортовщика

F.педаль взрыв накачки (только для модели IT) N. бак

G. Педаль наклона (используется для

обратного наклона)

О – стойка/ доп.рука

H. педаль зажима кулачков (для открытия /

закрытия 4-х кулачков )

Р- доп.рука/ вертикальная рука

I. Педаль отбортовщика (используется для

работы рукояткой отбортовщика)

Q- горизонтальная рука

4.4. Требования к рабочему месту. Для установки стенда требуется рабочее

пространство.1400 мм -(ширина) х 1685 (глубина).Расстояние от стенда до стен

должно быть мин. 500 мм. Стенд следует устанавливать на твердом(бетонном),

горизонтальном и неповрежденном покрытии пола. Просверлите в основании пола

четыре отверстия напротив отверстий в основании аппарата. Их глубина должна быть

80 мм, а диаметр 10 мм. Затем вставьте в них анкера и затяните ключом.

рис.3

600 700

500
