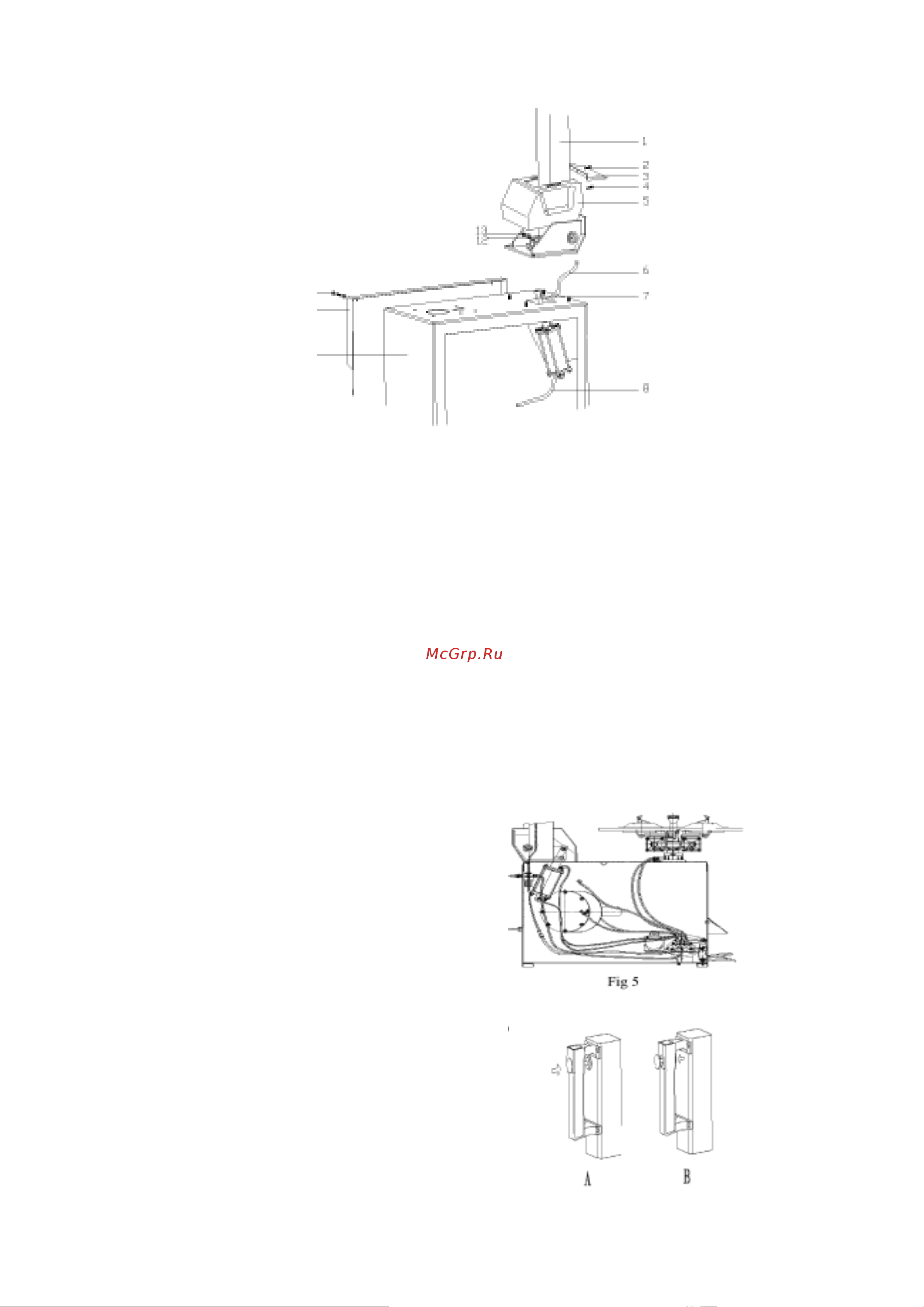

4.5. Последовательность сборки.

1). Поместите стойку 1 на основание 9, закрепите 4 болтами, наденьте воздушный

шланг 6 через отверстие в стойке. Затяните 4-ре самозакручивающиеся гайки.

2) вставьте винт 13 в отверстие стойки и соедините штырем 7 наклоненный цилиндр,

затяните самозакручивающуюся гайку 12.

3)открутите два винта 11 на левой крышке 10, и отодвиньте крышку. Соедините

воздушный шланг 8 из стойки с 5-ти сторонним соединением.

4) зафиксируйте пластиковую крышку 5 двумя болтами 4.

5) установите пластиковую защитную планку 3 на стойке винтом 2.

4.6. Подключение пневматики.

1). Нажмите педаль зажима кулачков до упора, чтобы быть уверенным, что кулачки

неожиданно не разойдутся. 2). Подсоедините воздушный шланг к аппарату в нижней

части стойки. 3). Подсоедините пистолет для накачки шин, если он есть, к разъему. 4).

Подсоедините стенд к воздушной магистрали (рабочее давление пневмосистемы 8 Bar)

посредством разъема, который находится на влагоотделителе, расположенном в правой

части стенда.

4.7. Подключение электрической схемы.

1) Убедитесь, что напряжение, указанное

на табличке, совпадает с напряжением

электросети.

2) Подключение к электросети трехфазной

модификации стенда должна

производится в соответствии с пп. 2

пункта 5.1. Если стол вращается в

обратном направлении, требуется

изменить фазы в подключении.

3) Система должна обязательно иметь

хорошую цепь заземления. 4) Аппарат

должен быть подключен к электросети

через автомат защиты.
