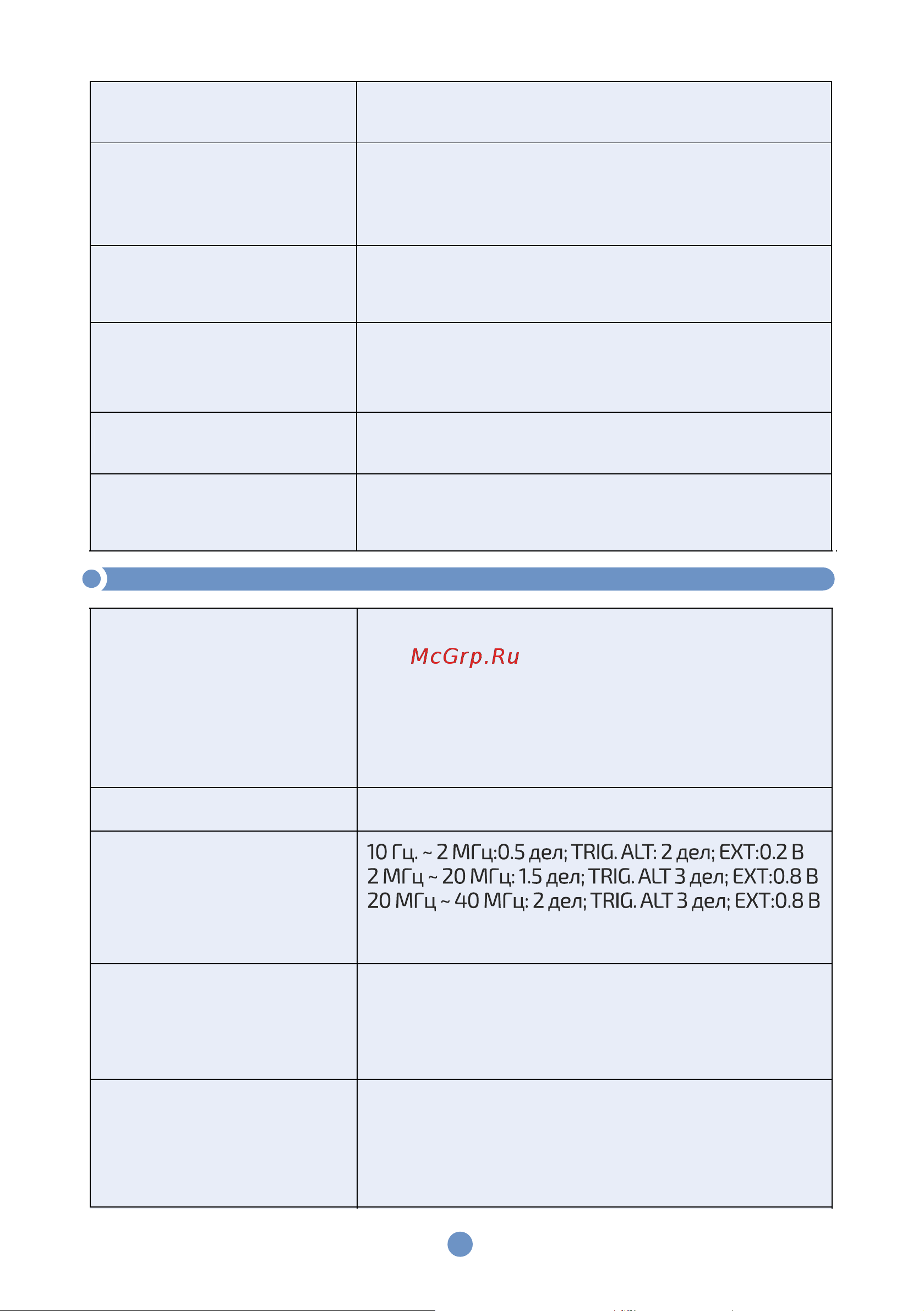

![МЕГЕОН 15042 Инструкция по эксплуатации онлайн [4/16] 667900](/views2/1884613/page4/bg4.png)
3
4
Частота коммутации
каналов в режиме
« CHOP»
~ 250 кГц
Режимы работы
входов
АС: закрытый вход
DC: открытый вход
GND: Вход усилителя отключается
от источника сигнала и заземляется.
Макс, входное
напряжение
30 В (DC + АС пик: частота не более 1 кГц);
При использовании щупов с коэффициентом
деления 10:1 максимальное значение 400В
не менее 50
Параметры сигнала на
выходе «SIGNAL OUTPUT»
20 мВ/дел
(нагрузка 50 Ом, полоса 50 Гц ~ 5 МГц)
Смещение положения
луча канала CH2 при
включении инверсии
Изменение соотношения реальных
точек меньше 1 дел.
Коэффициент ослабления
влияния канала
CH1 на канал CH2
(диапазон 5 мВ/дел)
Источники сигналов
синхронизации
ALT — в режиме ALT (кнопка NORM/ALT —
нажата),
CH1 — синхронизация по сигналу Канала 1,
CH2 — синхронизация по сигналу канала 2,
LINE — синхронизация от сети питания
EXT — синхронизация от внешнего источника,
подключенного к разъему «TRIG IN».
+ /-
ТРАКТ СИНХРОНИЗАЦИИ
Полярность сигнала
для синхронизации
Чувствительность
Режимы работы
синхронизации
Ждущая,
Автоматическая,
TV-V
TV-H
Одиночная
1 МОм, 25 пФ
300В (DC + АС пик),
АС: Частота не выше 1 кГц
Вход «TRIG IN»:
Входное сопротивление
и максимальное входное
напряжение (режим
синхронизации EXT)
TV: импульсом синхронизации
более чем 1,5 дел (на входе TRIG IN 1В)
