VOLTS/DIV

TRIG IN

SOURCE

MODE

TRIG

SLOPE

TRACE SEP

LEVEL

TIME/DIV

SWP. VAR.

Х10 MAG

POSITION

VOLTS/DIV

Индикатор значения чувствительности входа 2

Вход источника синхронизации EXT

Переключатель источника синхронизации

Переключатель режима синхронизации

Кнопка запуска развертки

Установка уровня запуска развертки

Индикатор значения времени развертки/деление

Установка значения времени развертки (дискретно)

Плавная установка времени развертки

Включение «растягивания» сигнала по оси Х в 10 раз

Установка луча по оси X

Индикатор значения чувствительности входа 1

ЭЛТ дисплей осциллографа.

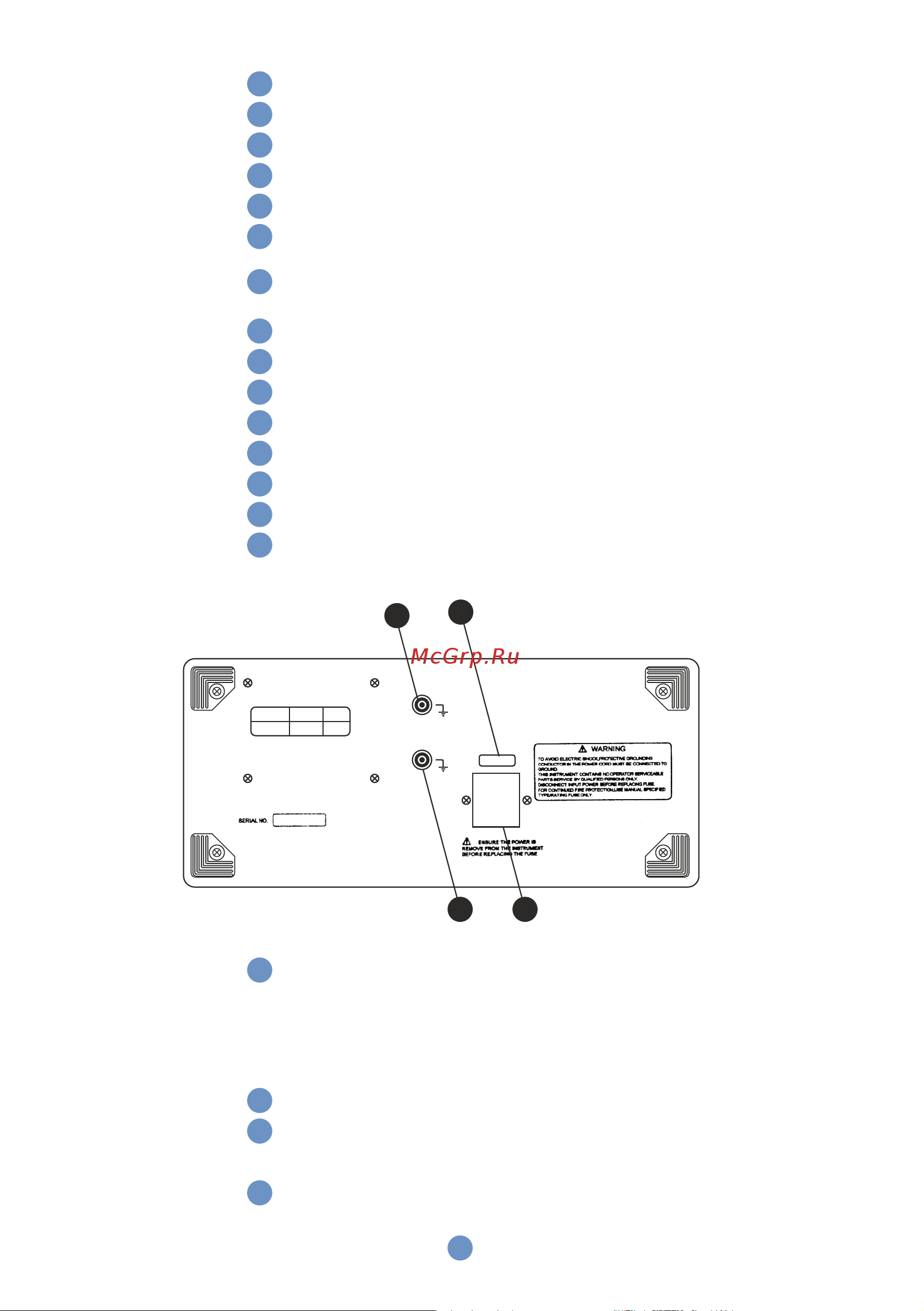

SIGNAL

OUTPUT

FUSE

Z-AXIS INPUT

Масштабированный с коэффициентом 20 мВ/дел

(на нагрузке 50 Ом) выходной сигнал относительно

осциллограммы входного сигнала канала 1.

Предназначен предназначен для подключения

внешних измерительных приборов.

Разъем подключения кабеля питания.

Держатель предохранителя.

Номинал установленного предохранителя 1А.

Вход управления яркостью луча. Уровень TTL.

35 36

Переключатель полярности запускающего

сигнала синхронизации.

Установка вертикального положения

дополнительного канала в режиме ALT.
