диода, а черный – к отрицательному полюсу.

3) Если цепь с обследуемым диодом разомкнута, или диод подклю-

чен в обратном направлении, то на дисплее будет отображаться

«OL». Нормальное значение падения напряжения на кремниевом

p-n переходе в режиме прямого тока лежит в пределах 500-800

мВ (0,5-0,8 В).

Перед проверкой диода, входящего в состав цепи, необходи-

мо вначале отключить в этой цепи напряжение и разрядить все кон-

денсаторы от остаточных зарядов.

6.5. Измерение емкости

(только в модели RGK DM-12, cм. Рис. 3)

1) Установите поворотный переключатель в положение

2) Вставьте красный измерительный провод в гнездо VΩmA, а

черный измерительный провод в гнездо СОМ. Подсоедините

измерительные провода к конденсатору.

3) В отсутствие входного сигнала на дисплее отображается фикси-

рованное значение внутренней емкости мультиметра.

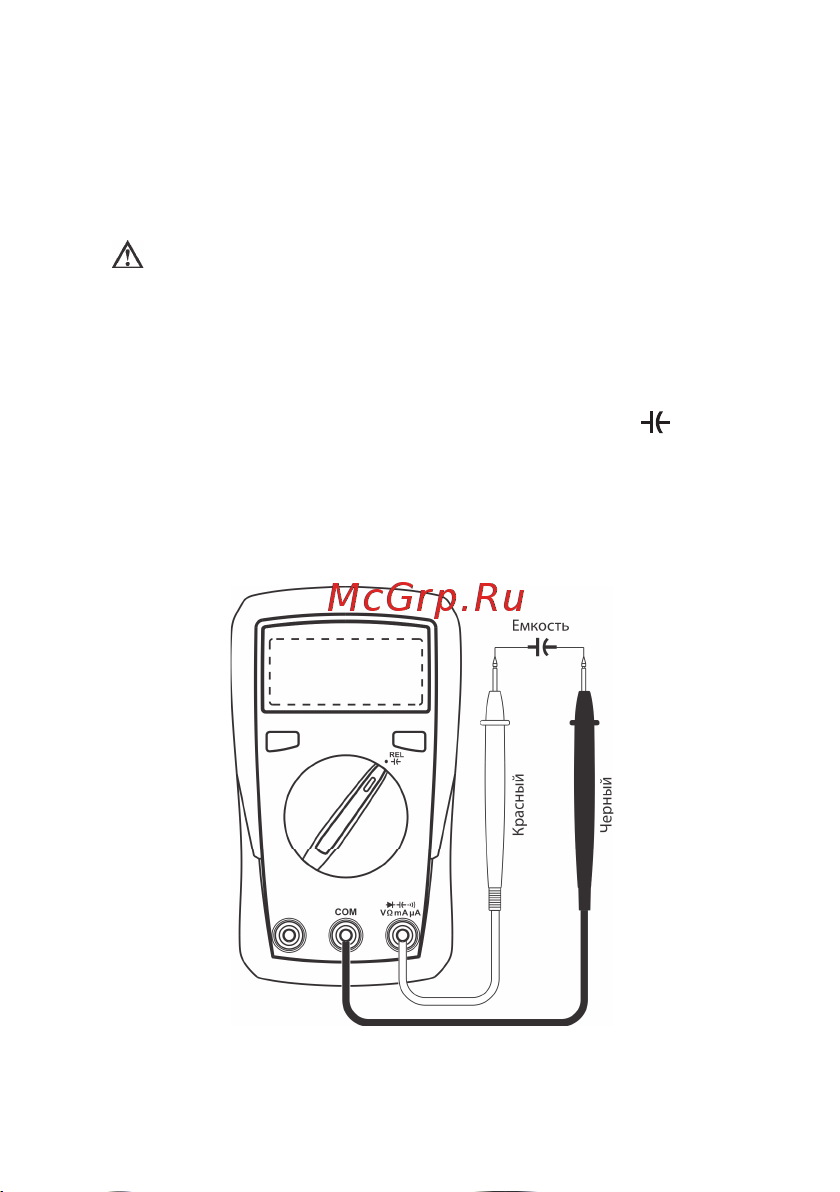

Рис. 3. Измерение емкости с помощью прибора RGK DM-12
