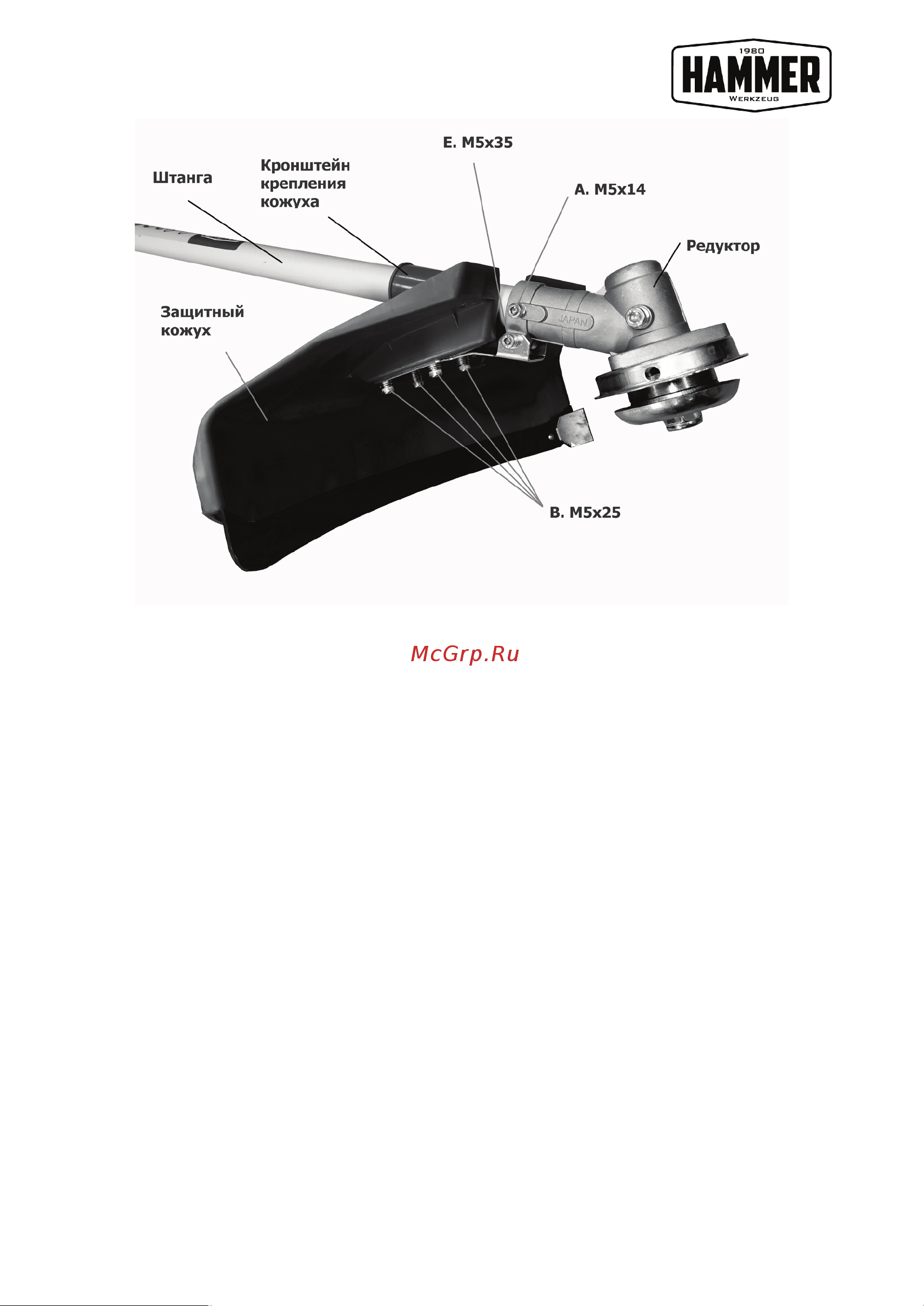

8. Установите защитный кожух между металлической пластиной и красным

пластиковым кронштейном. Вставьте 4 болта (В) в отверстия металлической

пластины, фланцевые гайки наверните со стороны пластикового кронштейна.

9. Зафиксируйте красный пластиковый кронштейн крепления кожуха на штанге

болтами с гайками (В)

10. Соедините корпус сцепления с двигателем и зафиксируйте четырьмя

болтами (С).

Установка и регулировка положения рукоятки (8).

1. Приставьте нижний фланец крепления рукояти к верхней трубе штанги (9) за

разъемным соединением.

2. Установите верхний фланец на штанге напротив нижнего фланца.

3. Соедините два фланца двумя винтами.

4. Вставьте рукоятку в гнездо верхнего фланца, развернув ее, как показано на

рисунке 1.

5. Наложите скобу на рукоятку напротив верхнего фланца, соедините скобу и

фланец двумя винтами.

6. Удерживая мотокосу в рабочем положении, установите рукоятку в положение,

обеспечивающее максимальное удобство при работе.

7. Затяните все винты.
