Установка режущей головки.

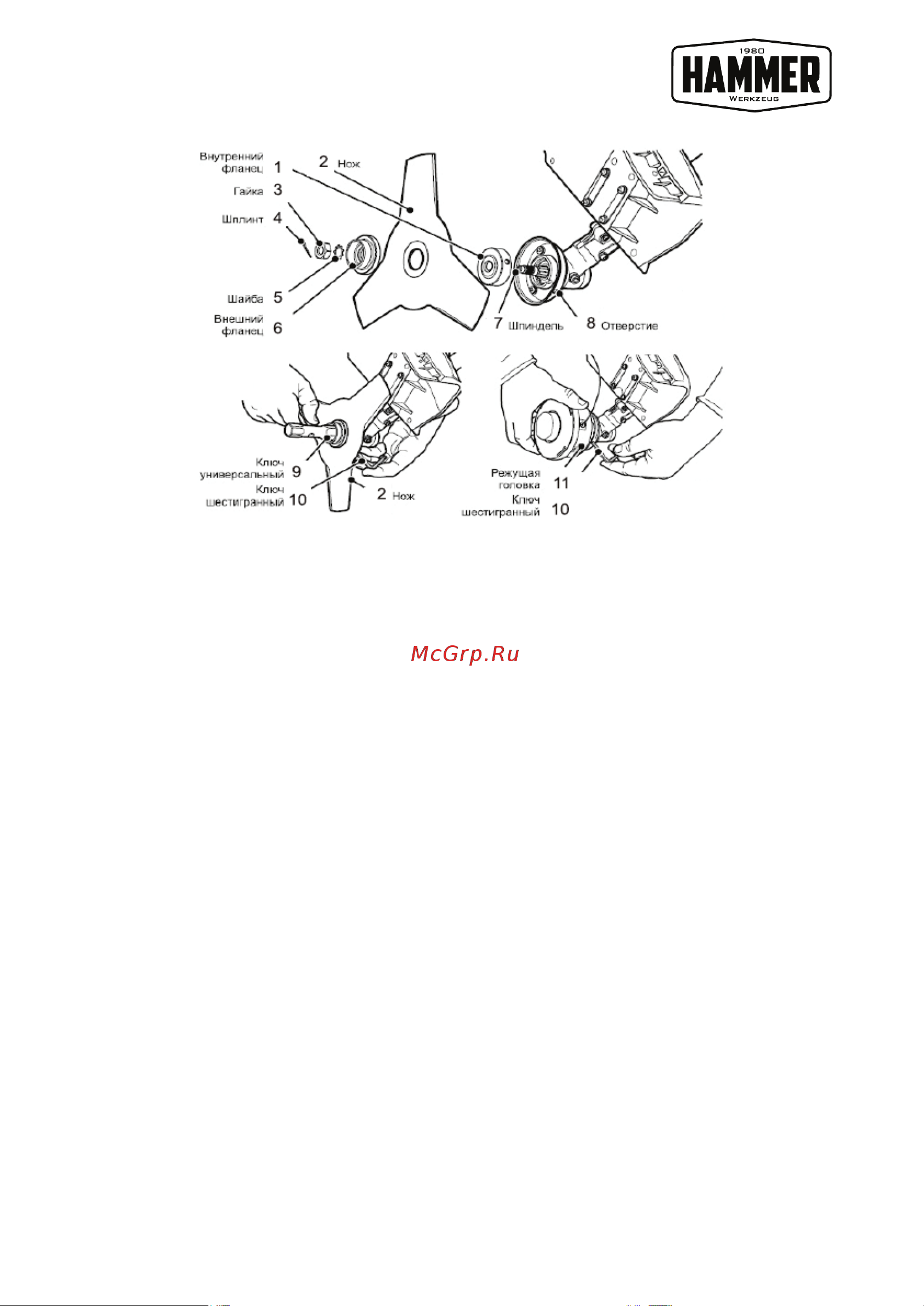

Рис.2

1. Установите, соблюдая последовательность, на шпиндель внутренний фланец

1, нож 2, внешний фланец 6, шайбу 5 и гайку 3.

2. Заблокируйте шпиндель. В отверстие 8 вставьте шестигранный ключ 10

(входит в комплект поставки) и проверните шпиндель рукой так, чтобы конец

шестигранного ключа 10 попал в отверстие внутреннего фланца.

3. Универсальным ключом 9 (входит в комплект поставки) надежно затяните

гайку 3.

4. Зашплинтуйте резьбовое соединение шплинтом 4.

5. Разблокируйте шпиндель, вынув шестигранный ключ 10. Нож установлен.

6. Демонтаж ножа 2 осуществляйте в обратной последовательности.

7. Для установки режущей головки 11 заблокируйте шпиндель с помощью

шестигранного ключа 10, наверните режущую головку 11 на шпиндель и затяните

ее от руки.

Демонтаж режущей головки 11 осуществляйте в обратной последовательности
